[Test] Lian Li Lancool 207 : un boîtier qui révolutionne le format ATX ?

Le COMPUTEX 2024 a été l’occasion par de nombreux constructeurs de présenter des produits habituels : des AIO 240 mm ou 360 mm, des ventilateurs de 120 ou 140 mm, des boîtiers moyen tour, grand tour, etc… Mais ce fut également l’occasion d’innover avec des idées révolutionnaires dans le monde du hardware.

C’était le cas de Lian Li qui a été prolifique dans les produits proposés et notamment avec un boîtier qui devrait révolutionner le format ATX, le Lancool 207. Ce boîtier compact, mesurant 455,6 x 219 x 465 mm, propose une disposition interne particulière avec une alimentation dans la partie inférieure du boîtier (dans le cache alimentation), mais à droite (contrairement aux autres boîtiers où l’alimentation est généralement à gauche) et un plateau de carte mère décalé vers l’arrière.

Cette conception va permettre d’installer deux ventilateurs (deux 120 mm sont fournis) en haut du cache alimentation servant à rafraichir la carte graphique. Le gain de place est conséquent et permet à l’utilisateur de loger une carte mère au format ATX dans un boîtier dont les dimensions se rapprochent d’un format Micro-ATX.

Le Lian Li Lancool débarque en plus avec deux ventilateurs de 140 mm préinstallés en façade, un espace conséquent pour l’organisation des câbles et un support de GPU réglable. Proposé en noir ou en blanc, le Lian Li Lancool 207 est vendu à 89,90 euros.

L’intérêt de conserver sa carte mère ATX pour l’installer dans un boîtier compact devrait satisfaire de nombreux utilisateurs soucieux de la place disponible sur un bureau. Vraie révolution ou intérêt limité ? Découvrons le nouveau boîtier de Lian Li.

Emballage du Lian Li Lancool 207

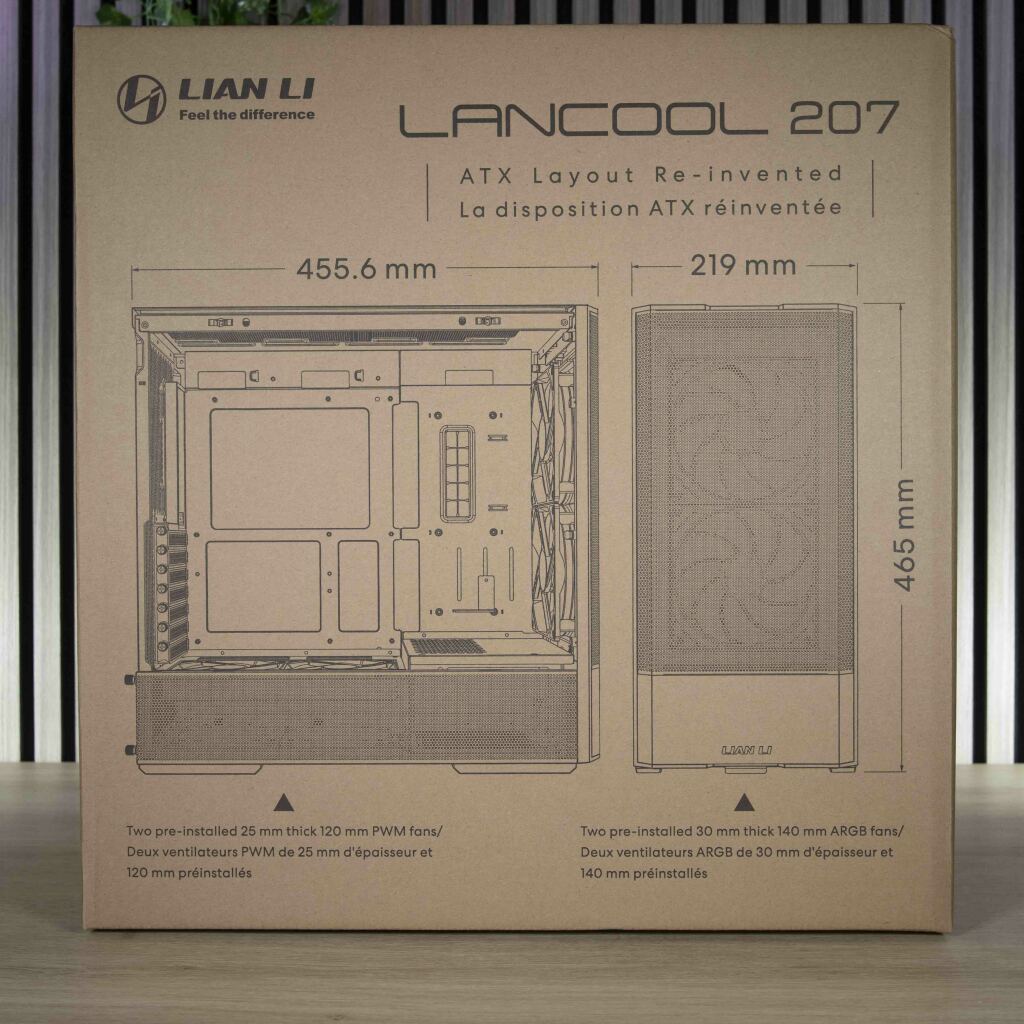

Sur la première face de l’emballage, Lian Li met un peu en avant ce qui va caractériser ce nouveau boîtier. Nous voyons ainsi deux ventilateurs préinstallés dans le bas du Lian Li Lancool 207, pâles orientées vers l’emplacement de la carte graphique. Une zone criblée de trous (emplacement de l’alimentation) suit et se prolonge vers l’arrière de la façade. Nous remarquons également plusieurs zones en maille fine (top, façade et côté du cache alimentation) signifiant que le Lian Li Lancool 207 est également un boîtier axé sur l’airflow.

Le Lian Li Lancool 207 est entouré de diverses inscriptions (nom du produit, marque et une signalétique précisant la présence d’éclairage RGB). Celle qui nous attire sera bien évidemment « La disposition ATX réinventée », principale révolution de ce nouveau boîtier. De plus, le boîtier est certifié PPLP Lab, un nouveau centre de test basé en Chine.

En arrière de l’emballage, nous avons le Lian Li Lancool 207 de côté et de face et ses dimensions (455,6 x 219 x 465 mm). Lian Li indique que deux ventilateurs de 120 mm (épaisseur de 25 mm) sont préinstallés dans le bas du boîtier et deux ventilateurs de 140 mm (épaisseur de 30 mm) sont préinstallés en façade. La chambre principale se présente à nous avec effectivement une zone aérée sur le cache alimentation en arrière de la façade et, sur la droite de l’emplacement de la carte mère, un support de carte graphique réglable.

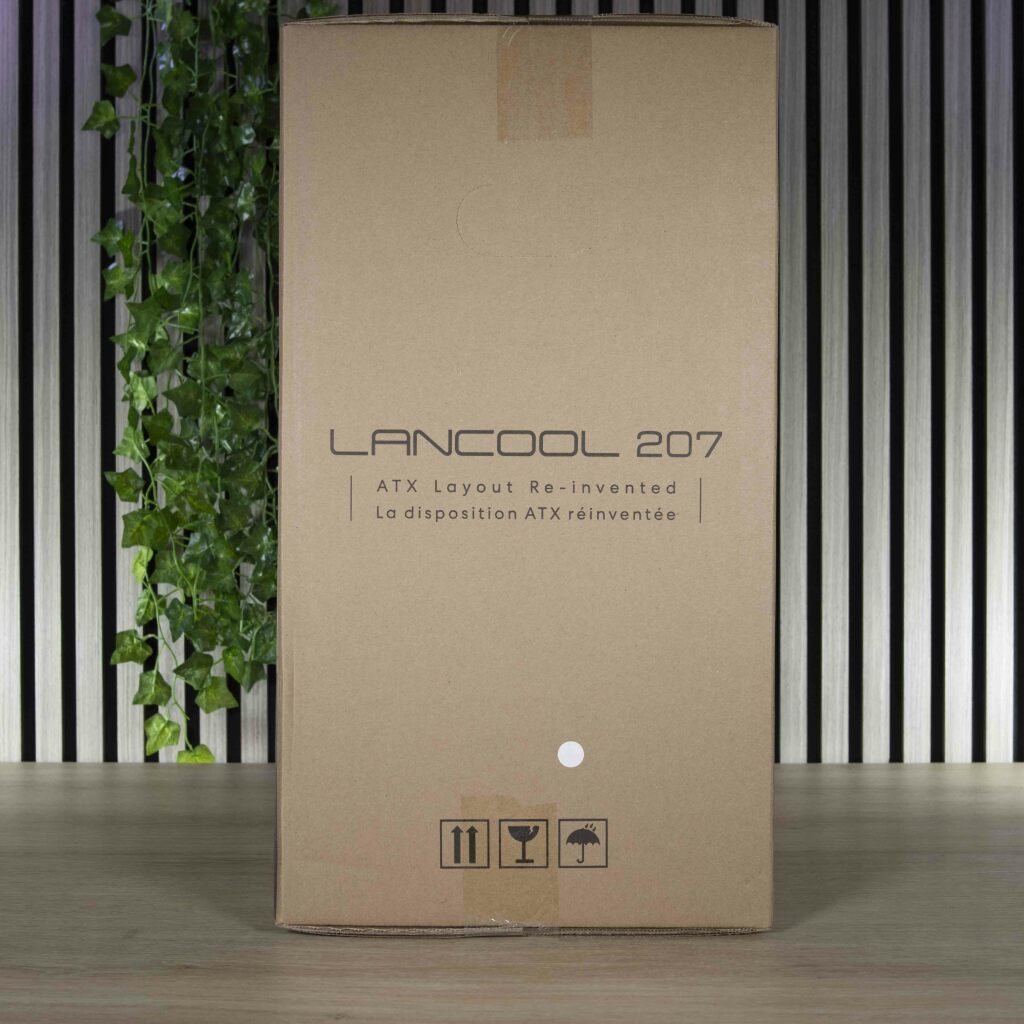

Ce seront les seules informations que nous aurons de la part de Lian Li puisque les petits côtés se contentent de nous livrer des logos de stockage, de précautions de manipulation et de normes environnementales. Une étiquette code barre précise la couleur du Lian Li Lancool 207.

Déballage

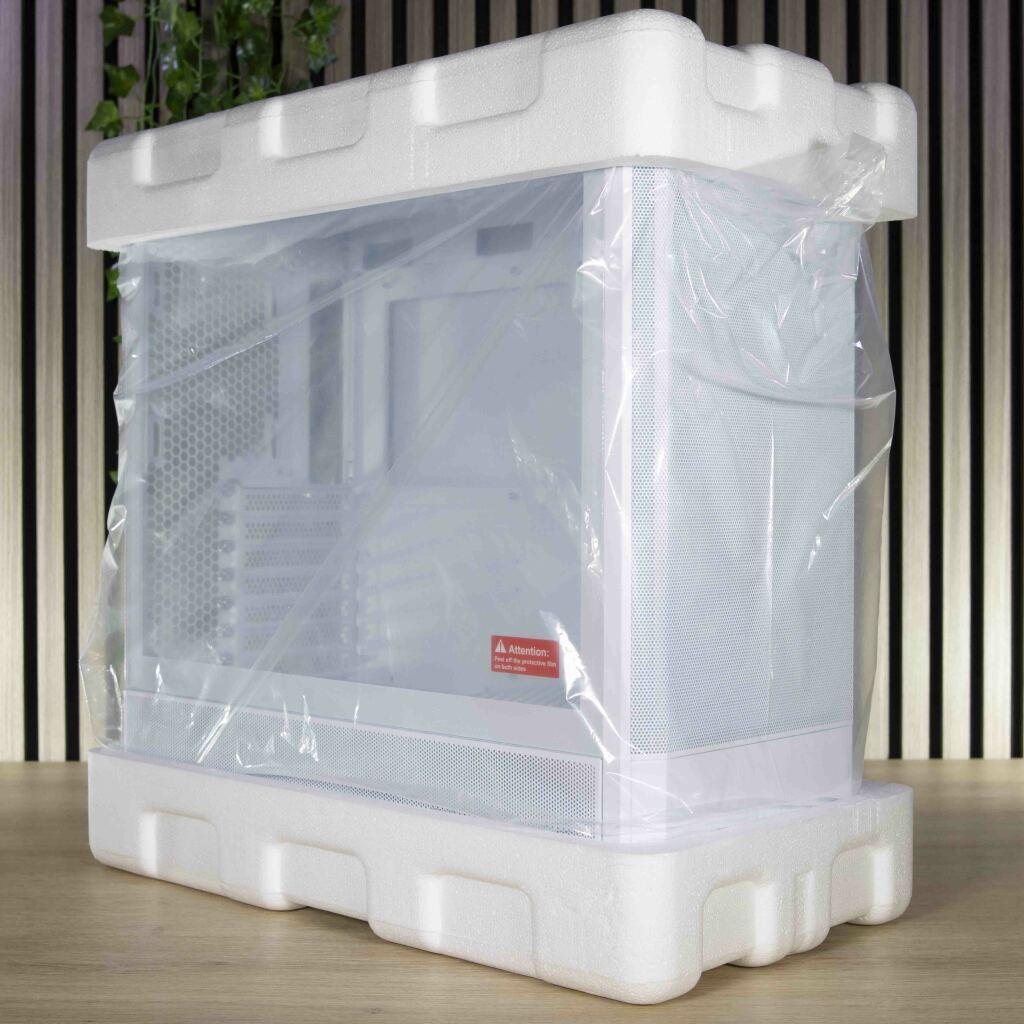

Les protections du Lian Li Lancool 207 sont simples, mais suffisantes. Deux blocs de polystyrène encadrent le boîtier et une enveloppe en plastique le protège lors des premières manipulations.

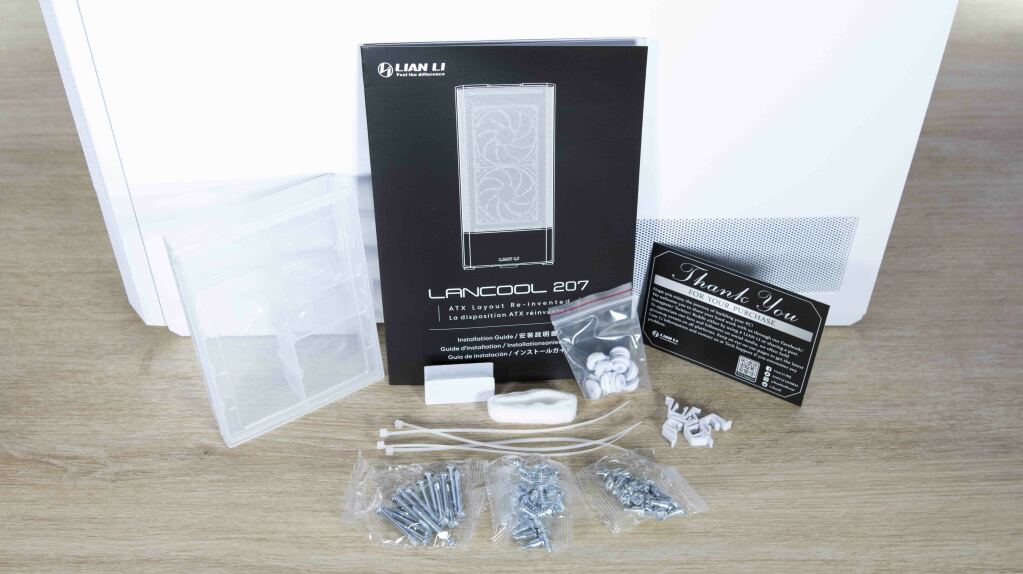

Accessoires

Le Lian Li Lancool 207 arrive avec un bundle plutôt riche. Il se compose de :

• Une boite plastique refermable comprenant les accessoires,
• Un manuel d’utilisation,
• Une carte de remerciements,
• Un tampon amortisseur,
• Trois serre-câbles velcro,
• Une pochette comprenant des rondelles en caoutchouc pour l’installation des disques durs,
• Quatre serre-câbles en plastique,
• Quatre pièces de remplacement pour fixation des parois,
• Un ensemble de vis.

Caractéristiques du Lian Li Lancool 207 :

Dimensions	455.6 mm x 219 mm x 456 mm
Couleurs disponibles	Blanc / Noir
Matériaux	Acier, Aluminium, Verre trempé 4 mm
Compatibilité carte mère	ATX (largeur = 244 mm)/Micro-ATX/Mini-ITX
Slots Extension	7
Stockage	2 x 3.5” ou 2 x 2.5”
Longueur max de la carte graphique	375 mm
Hauteur max du ventirad	180 mm
Alimentation	160 mm de long
Compatibilité ventilateurs	Façade : 2 x 140 mm (préinstallés) Haut : 3 x 120 mm / 2 x 140 mm Bas : 2 x 120 mm (préinstallés) Arrière : 1x 120 mm
Compatibilité radiateur	Haut : 360 / 280 / 240 mm
Panneau E/S	1 x Power Button 2 x USB 3.0 1 x USB Type C 1 x Audio
Filtre	1 x en dessous du boîtier

Extérieur

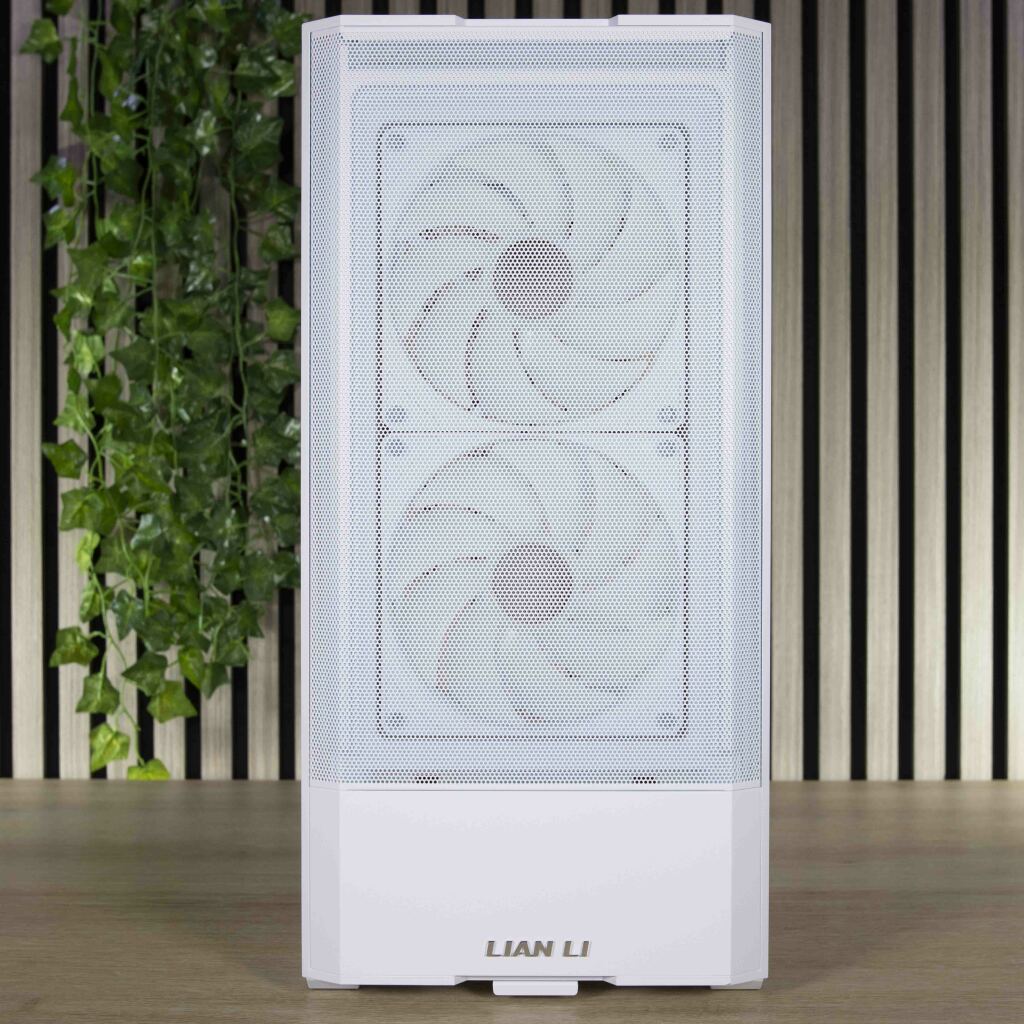

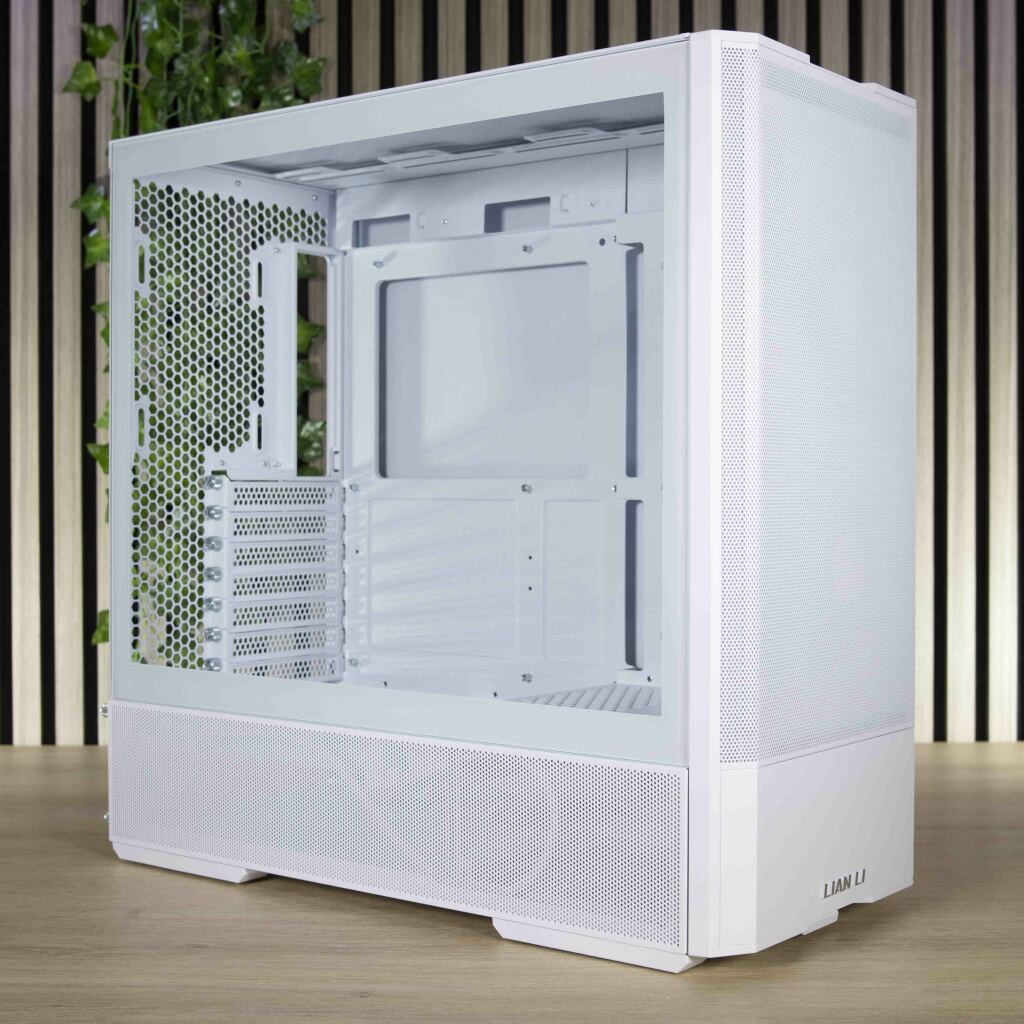

Le Lian Li Lancool 207 mesure 455.6 mm x 219 mm x 456 mm. C’est un boîtier de taille micro-ATX de 45,5 litres pouvant accueillir des cartes mères au format ATX. La façade se détache du boîtier grâce à un cadre aux bords anguleux. Cette façade intègre une zone pleine en bas estampillée de la marque en lettres argentées et d’une longue zone en maille fine. En arrière de celle-ci, nous arrivons à distinguer deux ventilateurs préinstallés.

De côté, le Lian Li Lancool 207 nous montre là aussi une zone en maille fine, mais dans la partie inférieure (cache alimentation). La chambre principale est fermée par une paroi en verre trempé à la teinte claire et comportant un cadre interne blanc.

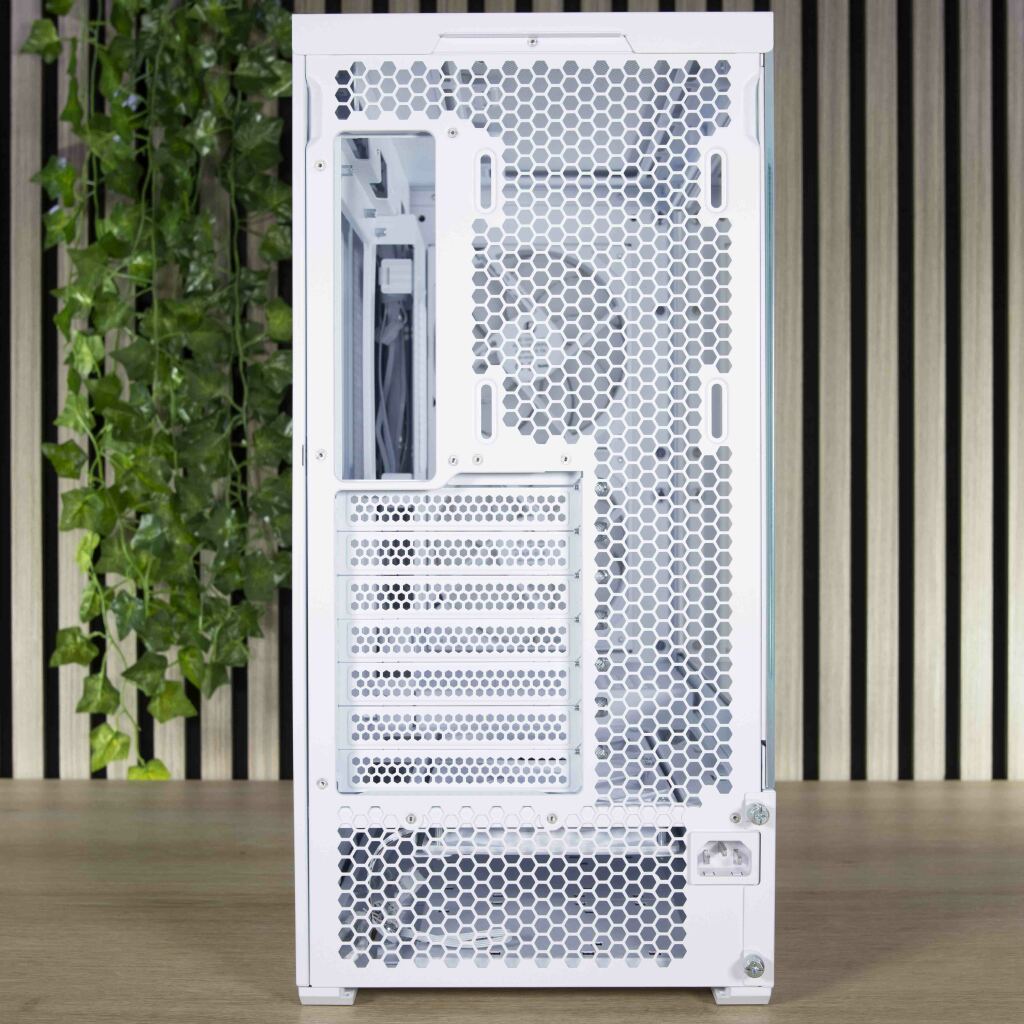

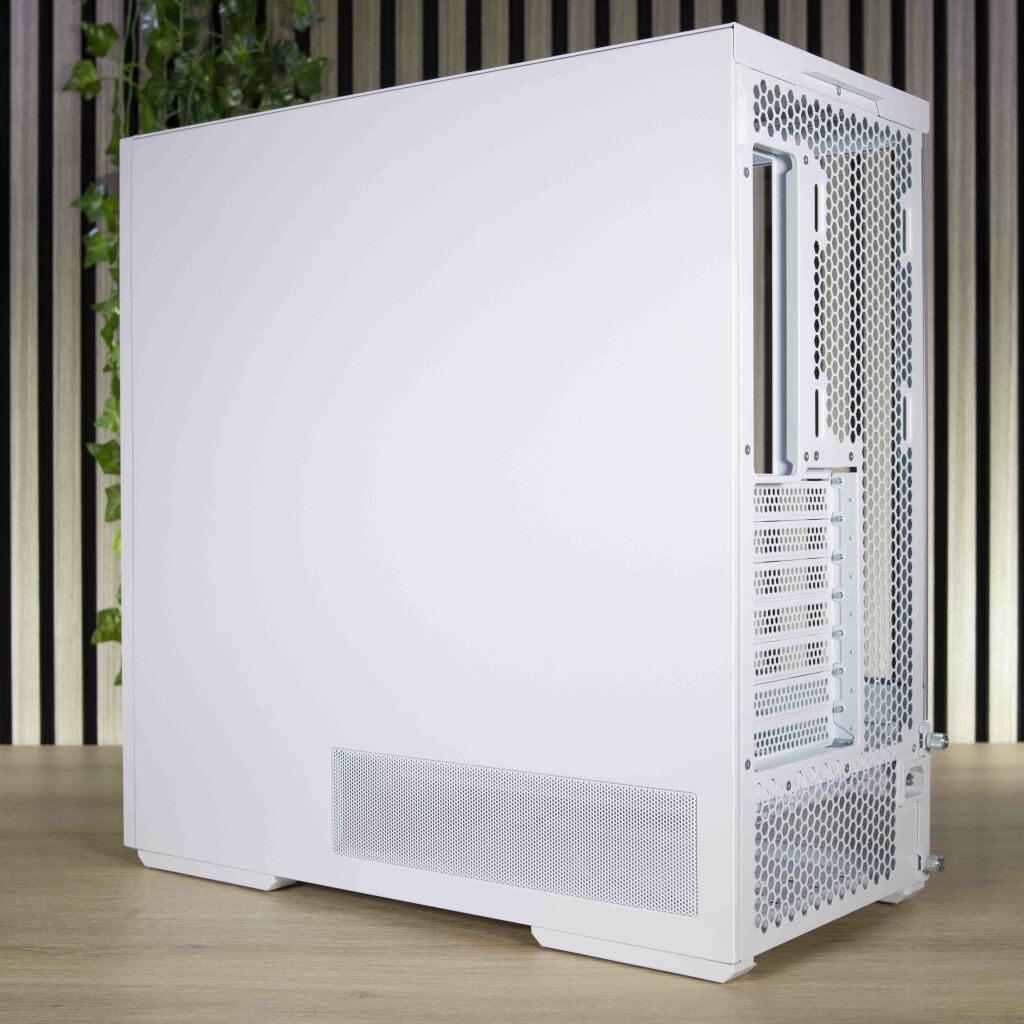

En arrière, de haut en bas, le Lian Li Lancool 207 profite d’une zone importante recouverte d’alvéoles pour laisser passer un maximum d’air. Cette zone intègre un emplacement pour ventilateur de 120 mm. Nous avons également l’emplacement de la plaque E/S de la carte mère et sept équerres PCIe. La prise de l’alimentation est située en bas à droite.
La paroi latérale droite est en acier et comporte également une zone en maille fine.

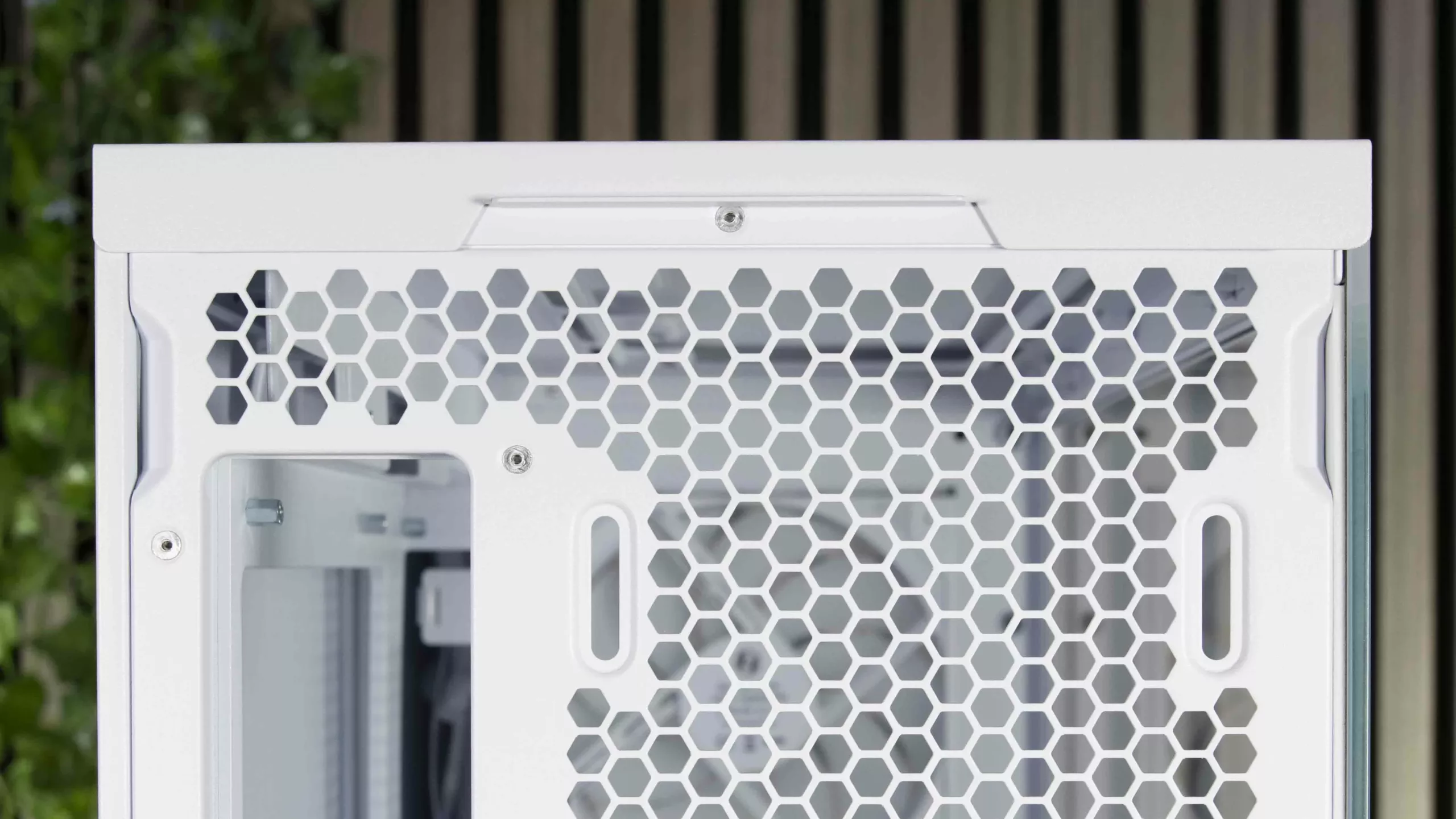

Les deux parois latérales profitent de deux encoches pour les désolidariser du châssis.

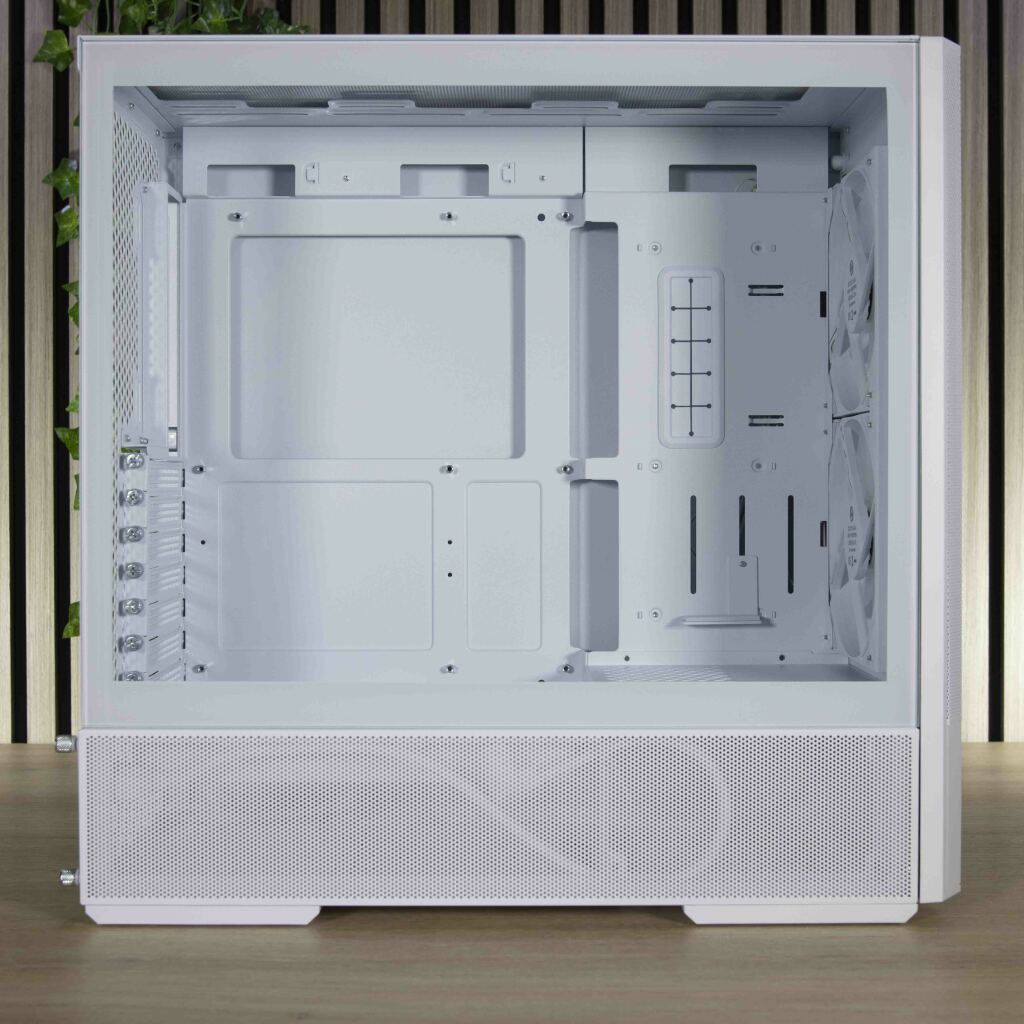

La paroi latérale gauche en verre trempé de 4 mm à la teinte claire repose sur le châssis et y est fixée par des picots dans des systèmes de fixation. En arrière, elle est équipée de deux barres en acier pour renforcer son intégrité et de deux barres de mousse insonorisante.

En dessous, elle profite d’une large zone en maille fine pour favoriser la circulation de l’air dans le cache alimentation. Nous apercevons une rallonge pour l’alimentation qui viendra se loger juste en arrière de la façade. Nous apercevons également le décalage du plateau de la carte mère qui va permettre l’installation d’un radiateur de 360 mm en haut du boîtier.

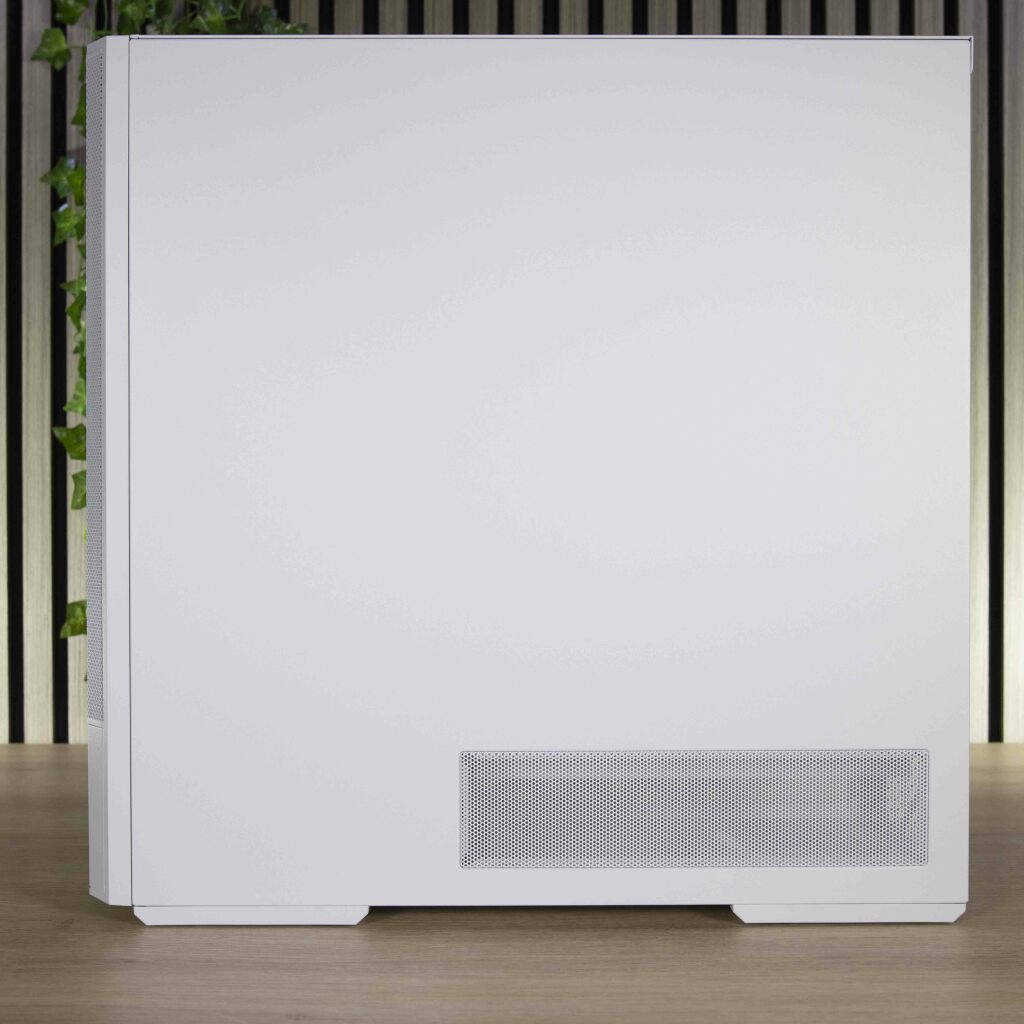

La paroi latérale droite est en acier et repose également sur le châssis. Elle a aussi une zone en maille fine qui correspond à la partie arrière du cache alimentation.

Au-dessus du Lian Li Lancool 207

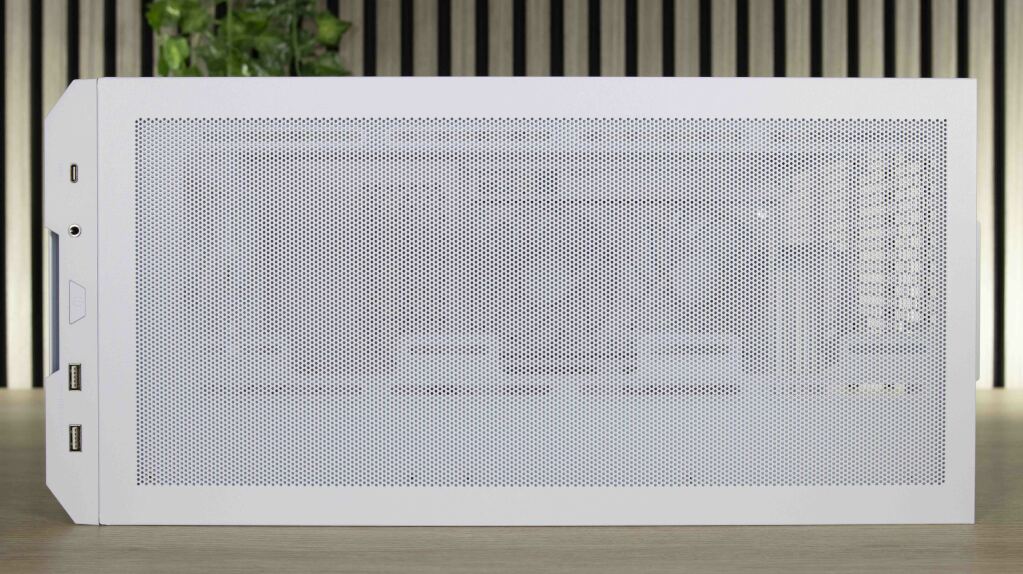

Au-dessus, le Lian Li Lancool 207 a un panneau constitué presque intégralement de maille fine pour assurer la circulation de l’air.

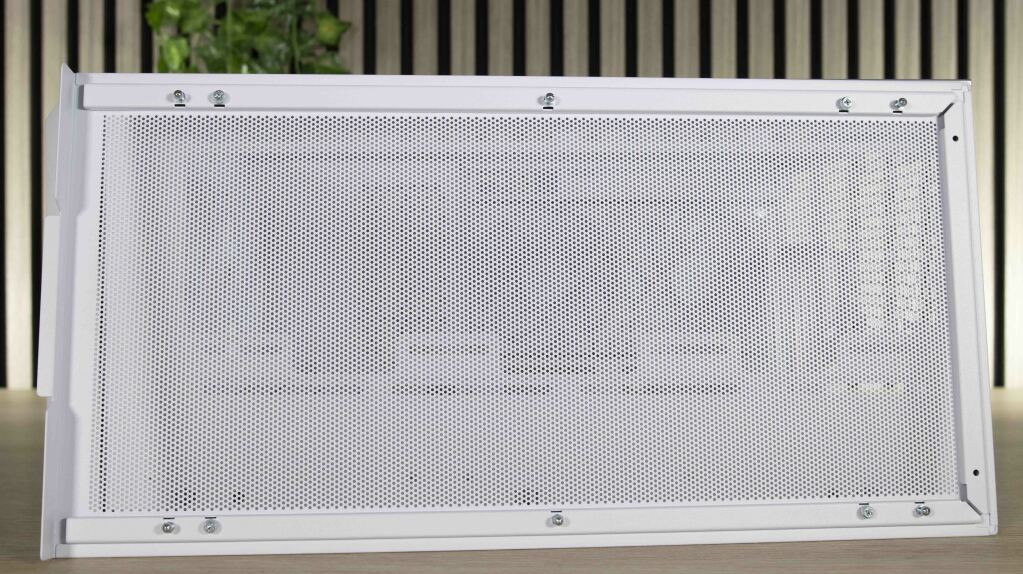

Ce panneau est amovible (la fixation se fait par des picots dans des systèmes de fixation). Une fois enlevé, il libère un emplacement non amovible pour l’installation de trois ventilateurs de 120 mm ou deux de 140 mm, ou bien un radiateur de 360 mm maximum.

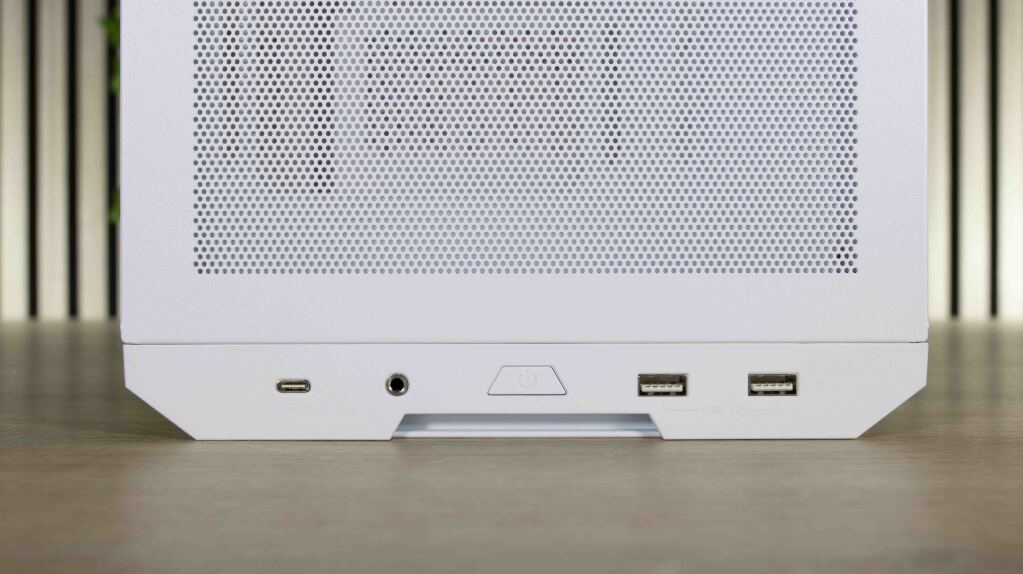

C’est sur la paroi supérieure du Lian Li Lancool 207 que nous retrouvons le panneau des boutons et E/S. Nous avons :

• Un port USB type c,
• Une prise audio 3,5 mm combo casque/micro,
• Un bouton d’alimentation,
• Deux ports USB Type A 3.0.

Quatre grands pieds pour une stabilité maximale

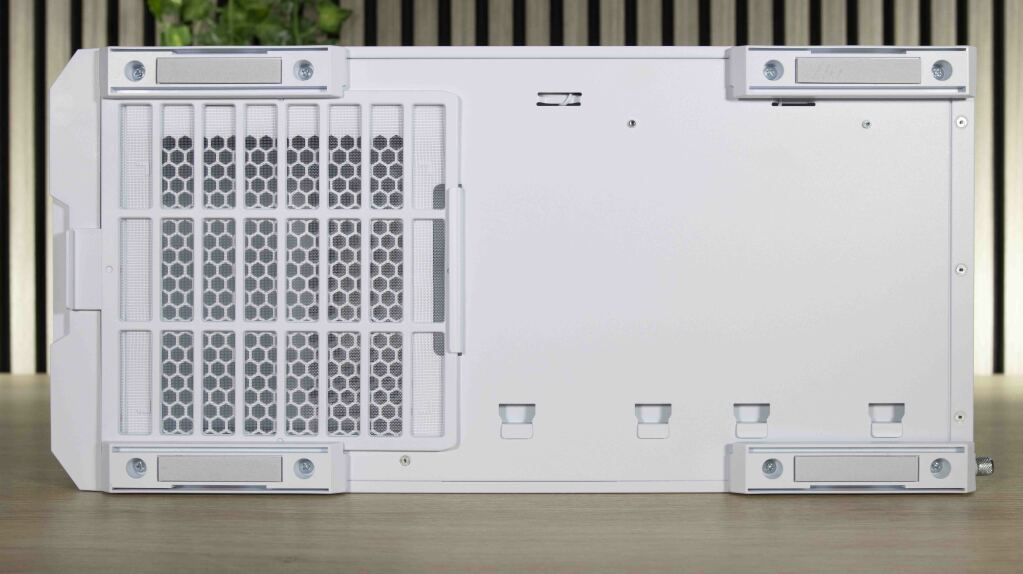

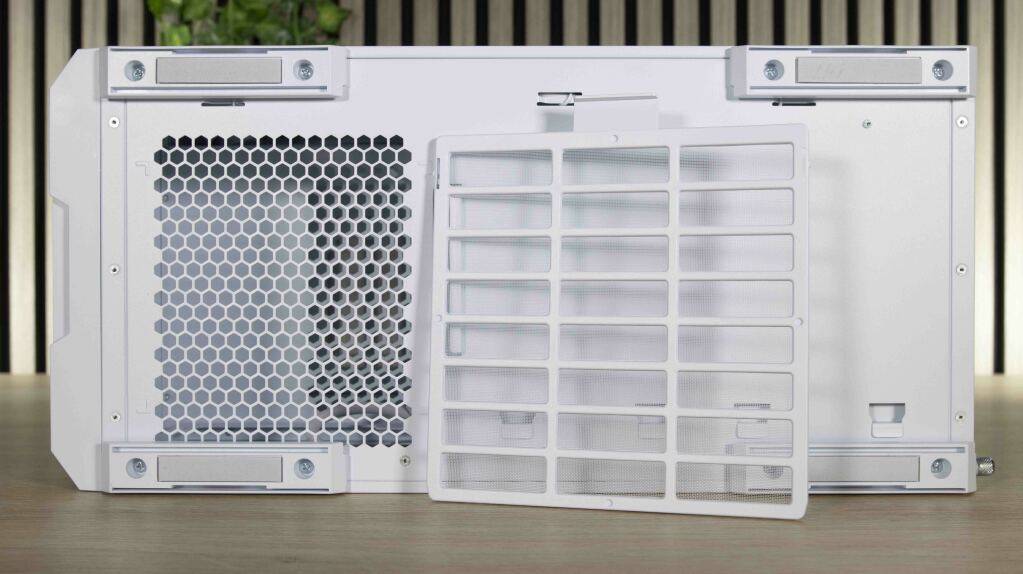

En dessous du Lian Li Lancool 207, nous avons quatre longs pieds équipés de patins antidérapants assurant une excellente stabilité au boîtier. Celui-ci est aussi équipé d’un filtre protégeant l’alimentation de la poussière.

Ce filtre est rigide et se retire en tirant vers soi pour faciliter son entretien. Nous avons également quatre encoches correspondant à l’emplacement de supports pour disques durs en interne.

Intérieur

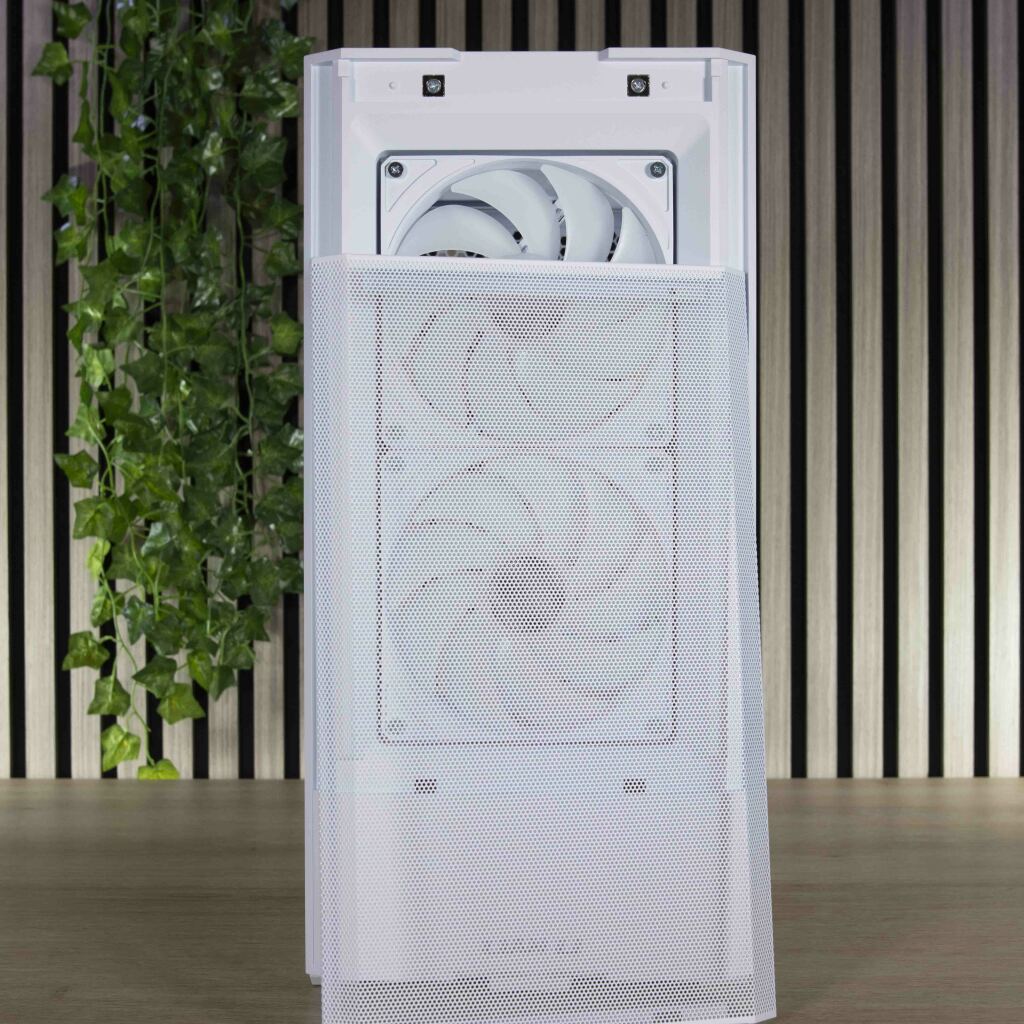

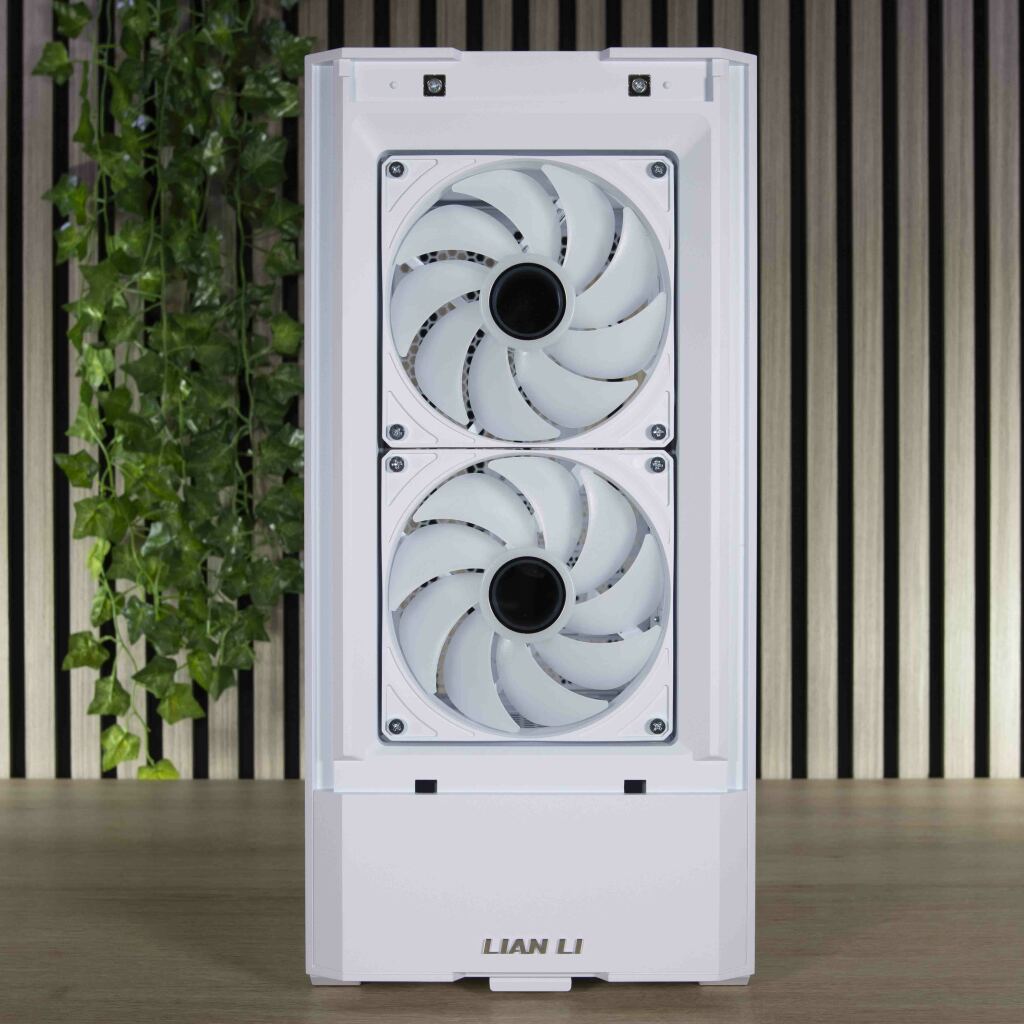

La façade du Lian Li Lancool 207 s’enlève facilement en tirant vers soi par le haut (une encoche est prévue pour aider à la préhension). Cette façade en acier repose sur le cadre en plastique et est aimantée pour assurer son maintien. La maille fine assure la fonction de filtrage de poussière. Il faut savoir qu’un filtre à poussière est disponible en tant qu’accessoire en option. Il s’adapte parfaitement derrière les ventilateurs avant, offrant une couche de protection supplémentaire.
Une fois enlevée, elle laisse voir un emplacement pour deux ventilateurs (uniquement en 140 mm).

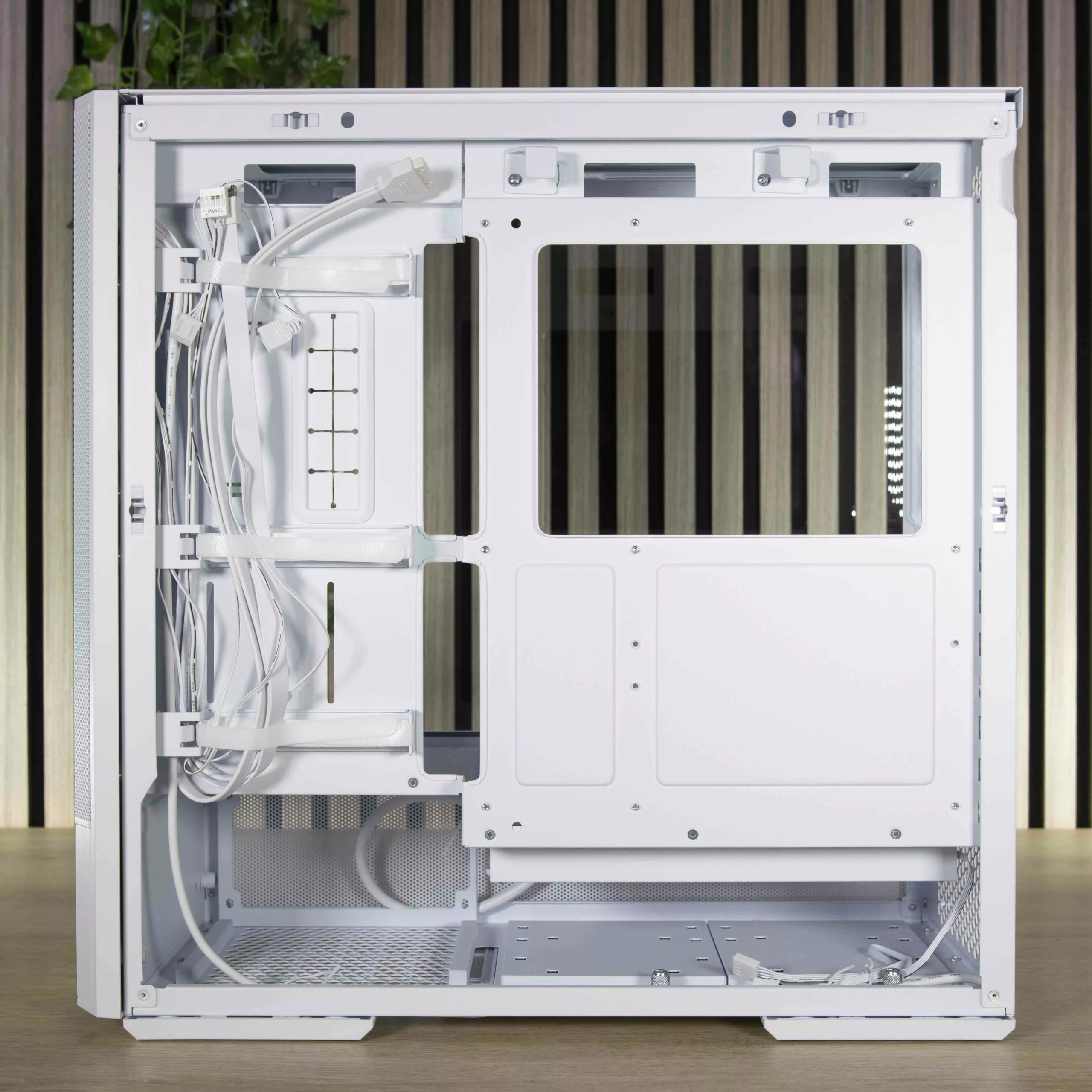

La chambre secondaire

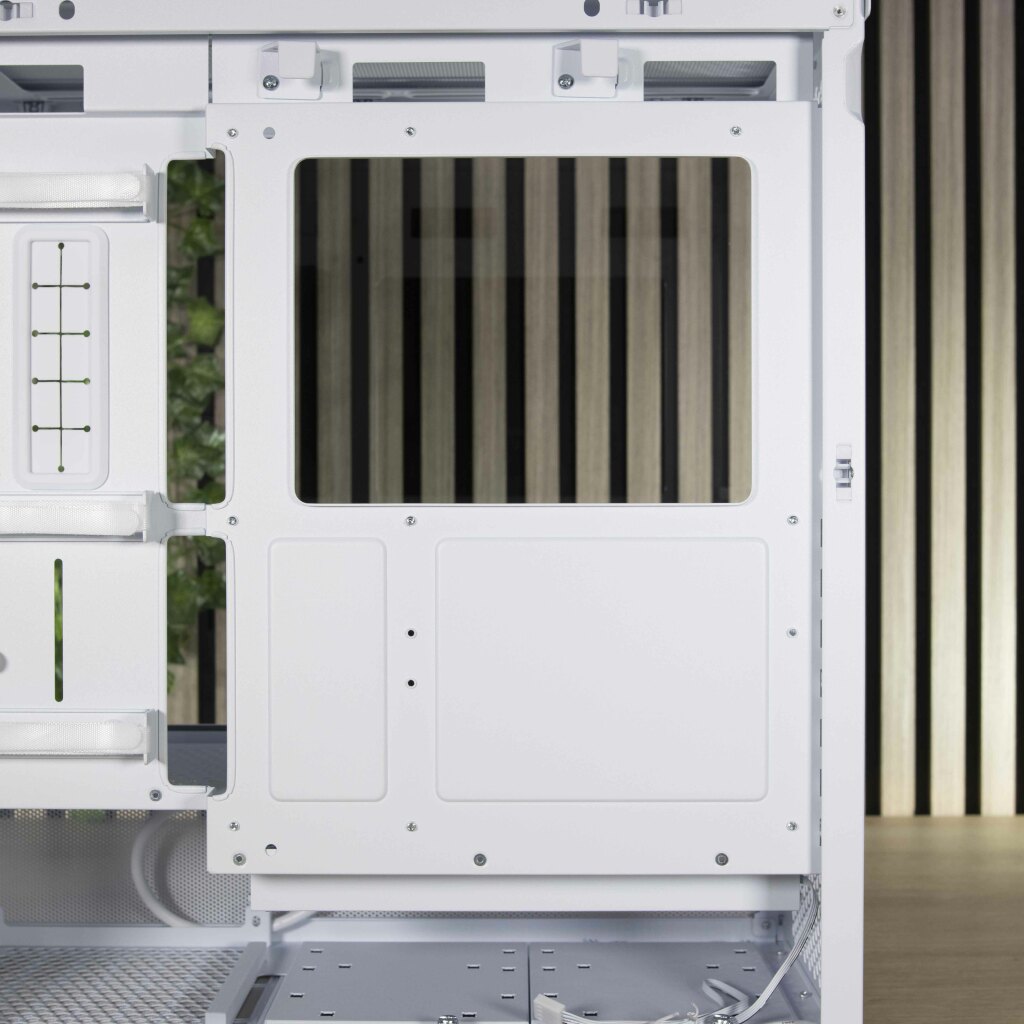

À droite, la paroi s’enlève en tirant vers soi par l’encoche située en haut à droite du Lian Li Lancool 207. Elle repose sur le châssis. Une fois enlevée, nous avons un espace de 35 mm de profondeur au niveau de la partie gauche (chemin de câbles) et 15 mm au niveau de la carte mère qui est décalée vers l’arrière. Cet espace peut être divisé en trois zones distinctes.

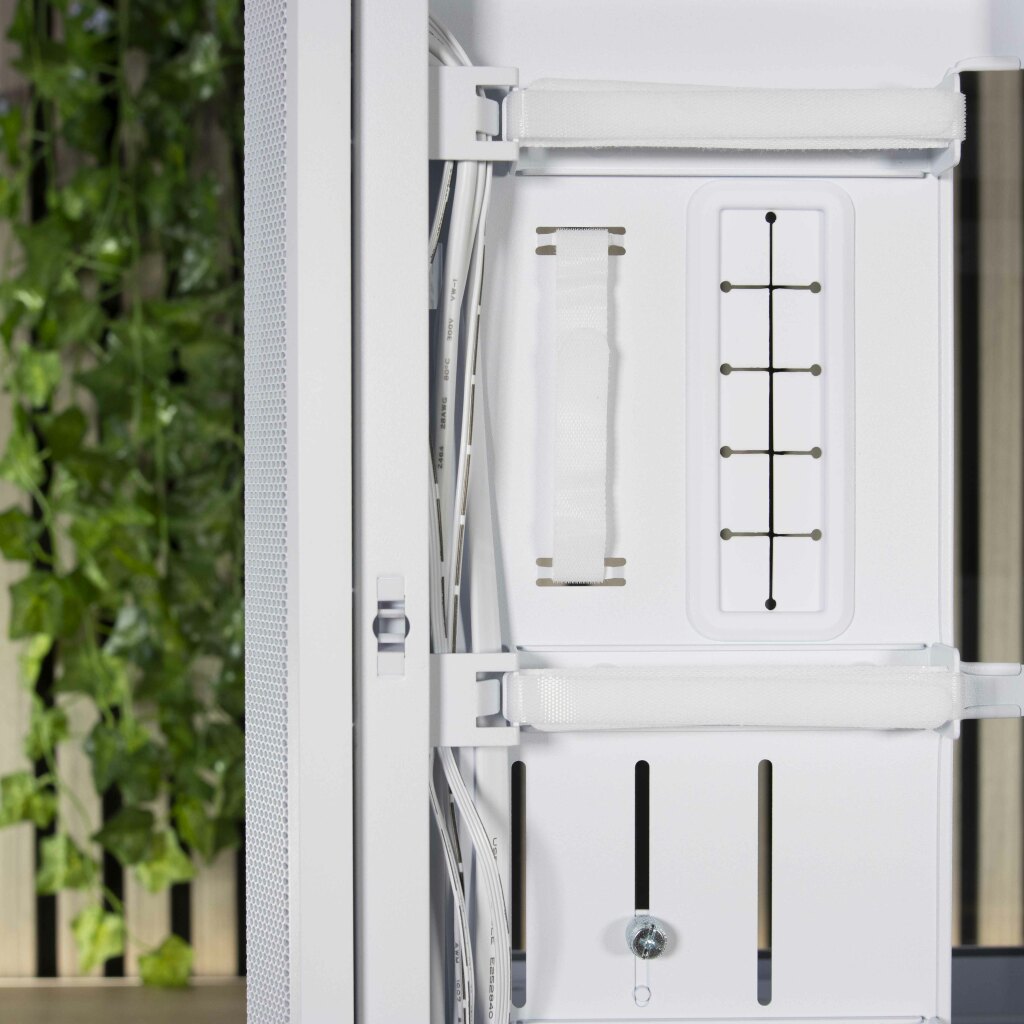

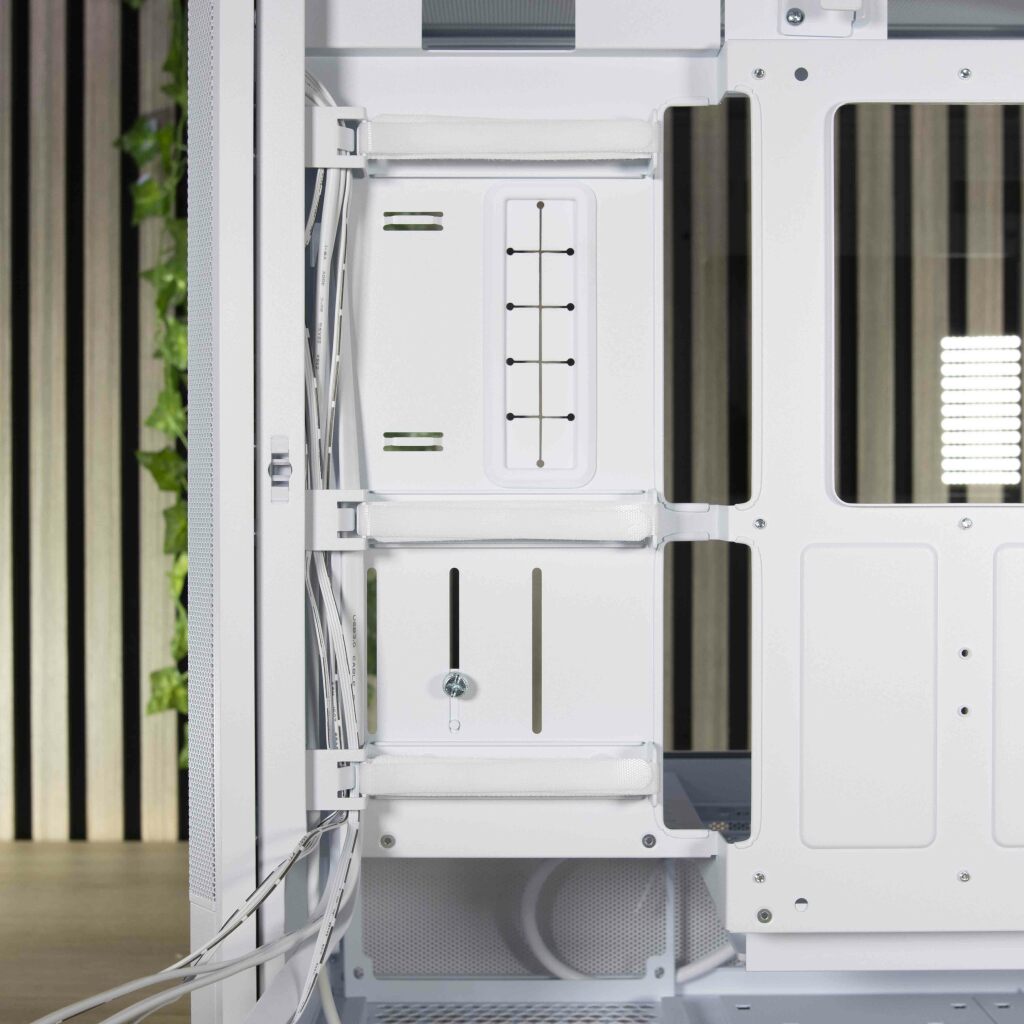

À gauche, le Lian Li Lancool 207 dispose d’un chemin de câble pourvu de trois serre câbles velcro. Étant donné que la profondeur en arrière de la carte mère est réduite à 15 mm, l’ensemble des câbles va passer par ici. La manœuvre sera facilitée par une profondeur de 35 mm et une largueur de 100 mm. En plus, Lian Li a prévu deux encoches pouvant être habillées d’une sangle velcro pour plaquer le câble ATX 24 pins.

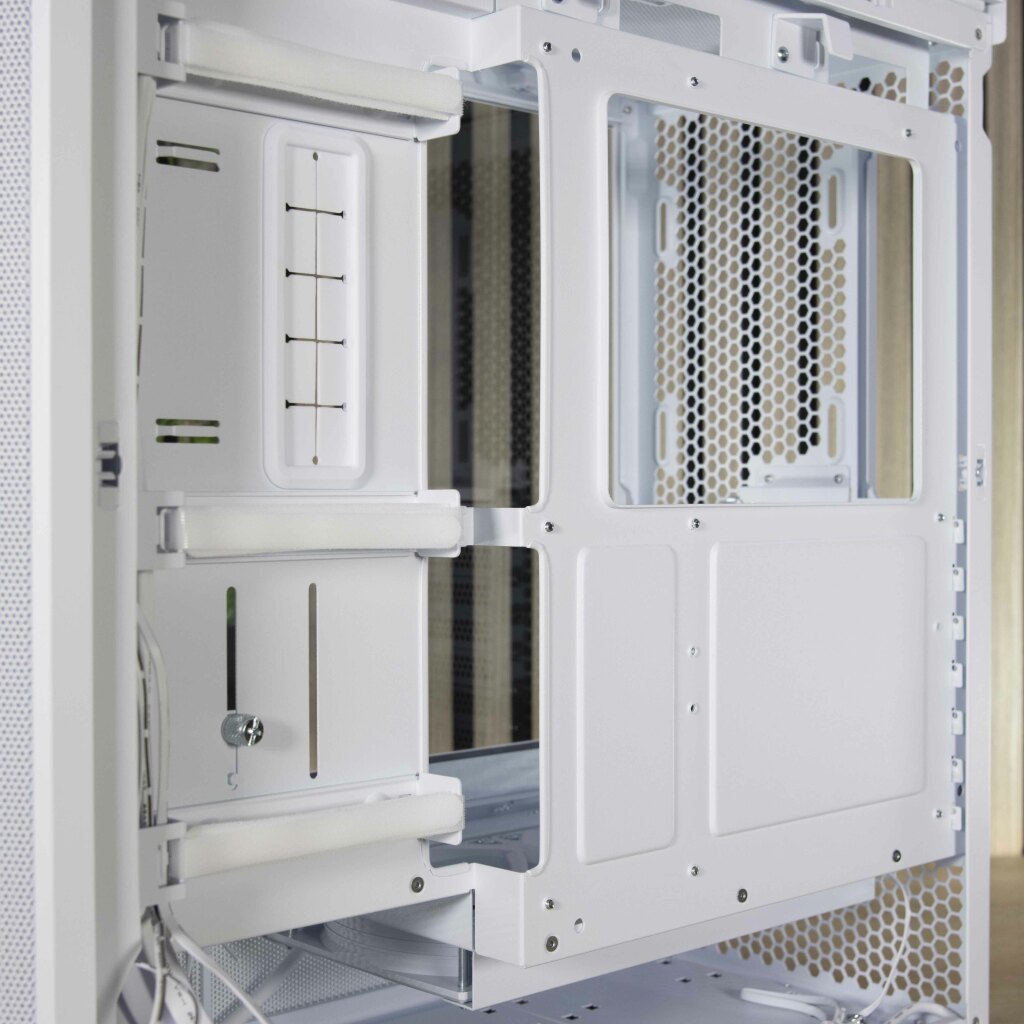

Entre ce chemin de câbles et le plateau de la carte mère, le Lan Li Lancool 207 a deux larges ouvertures permettant de faire passer les câbles vers la carte mère.

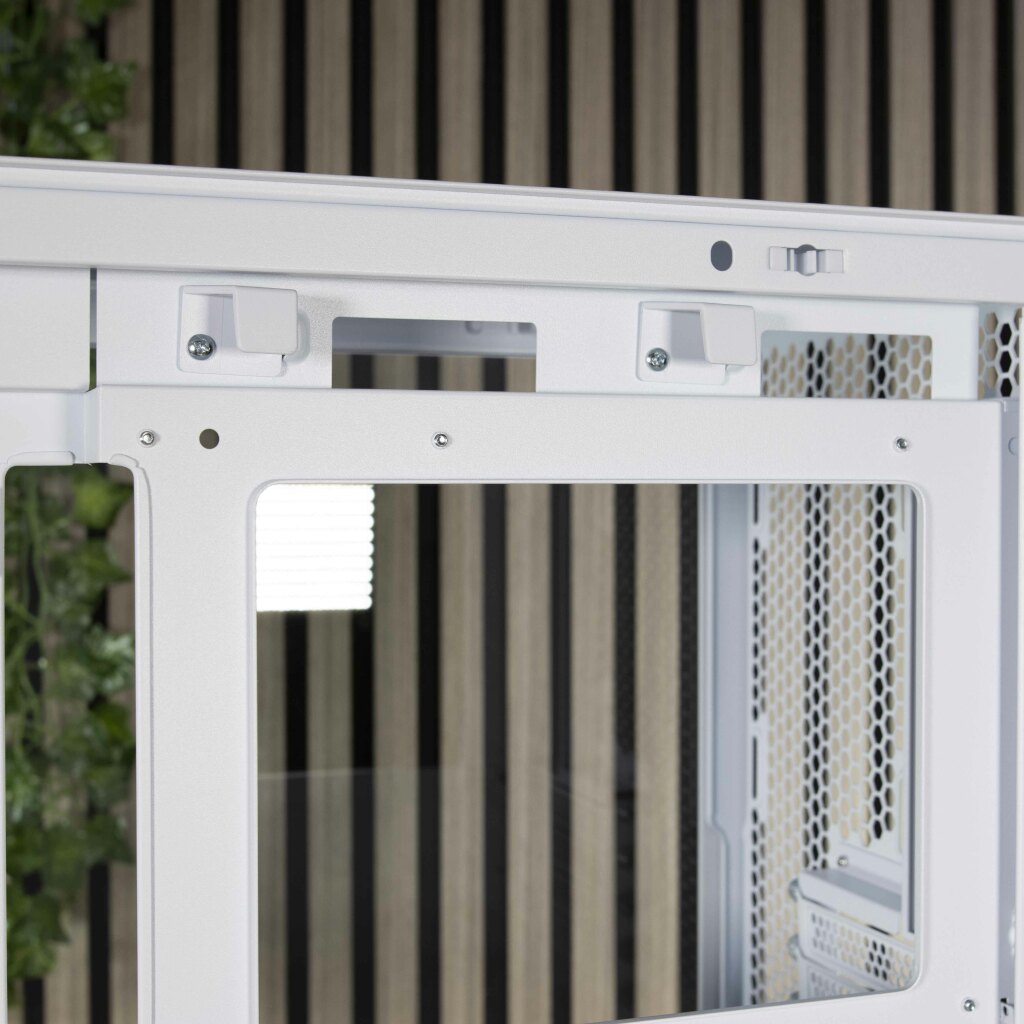

La deuxième zone spécifique à ce Lian Li Lancool 207 est le plateau de la carte mère. Celui-ci comporte deux passe câbles dans la partie supérieure ainsi que deux crochets prévus pour recevoir le câble d’alimentation de la carte mère.

Ces crochets ont une largeur conséquente de 15 mm et permettront de recevoir également les câbles des ventilateurs par exemple.

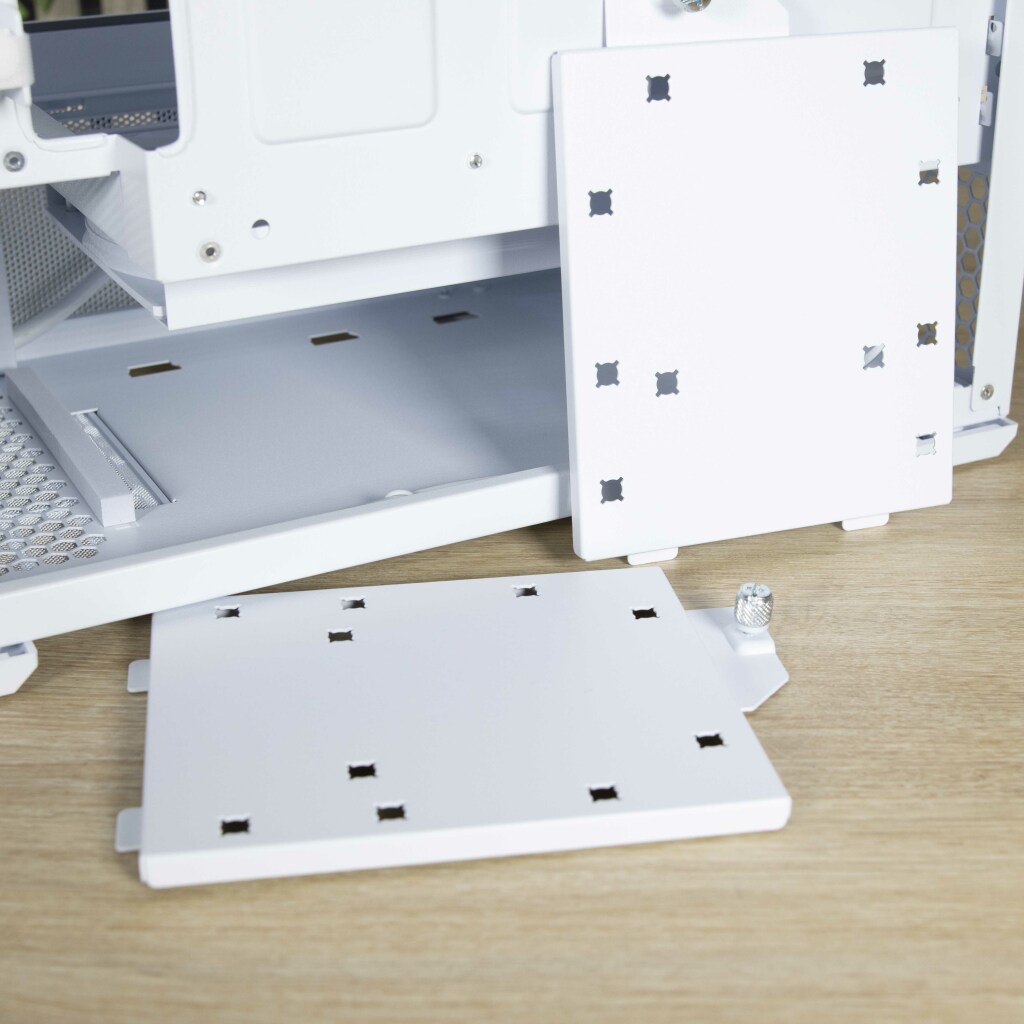

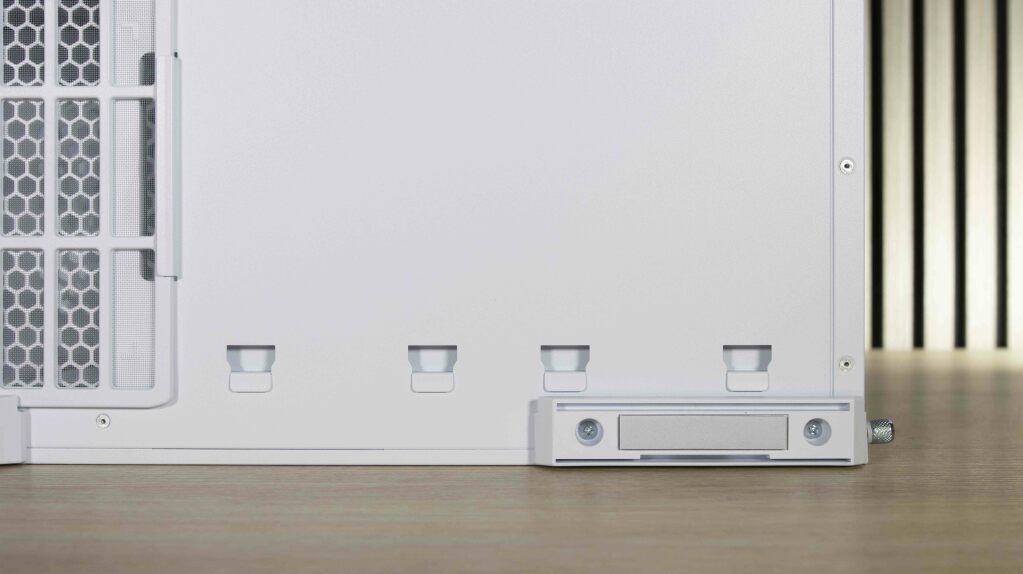

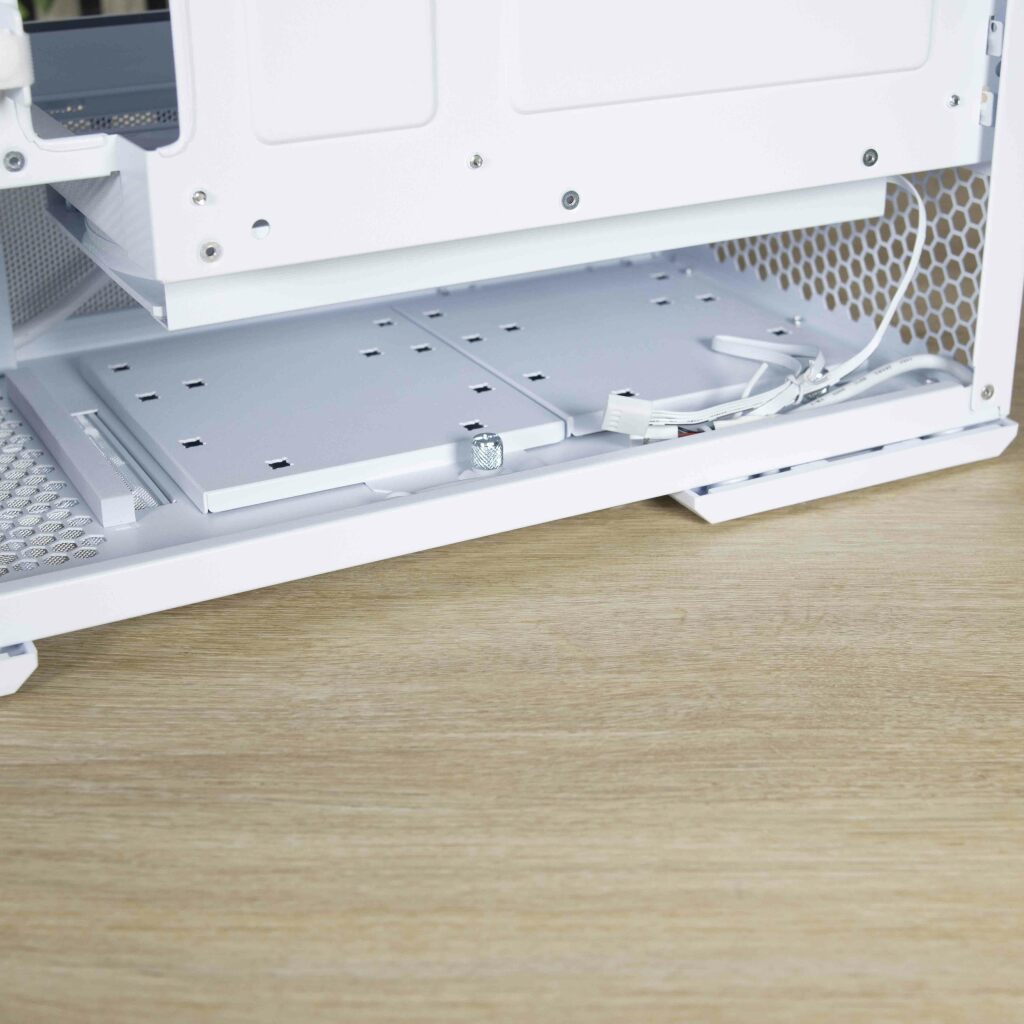

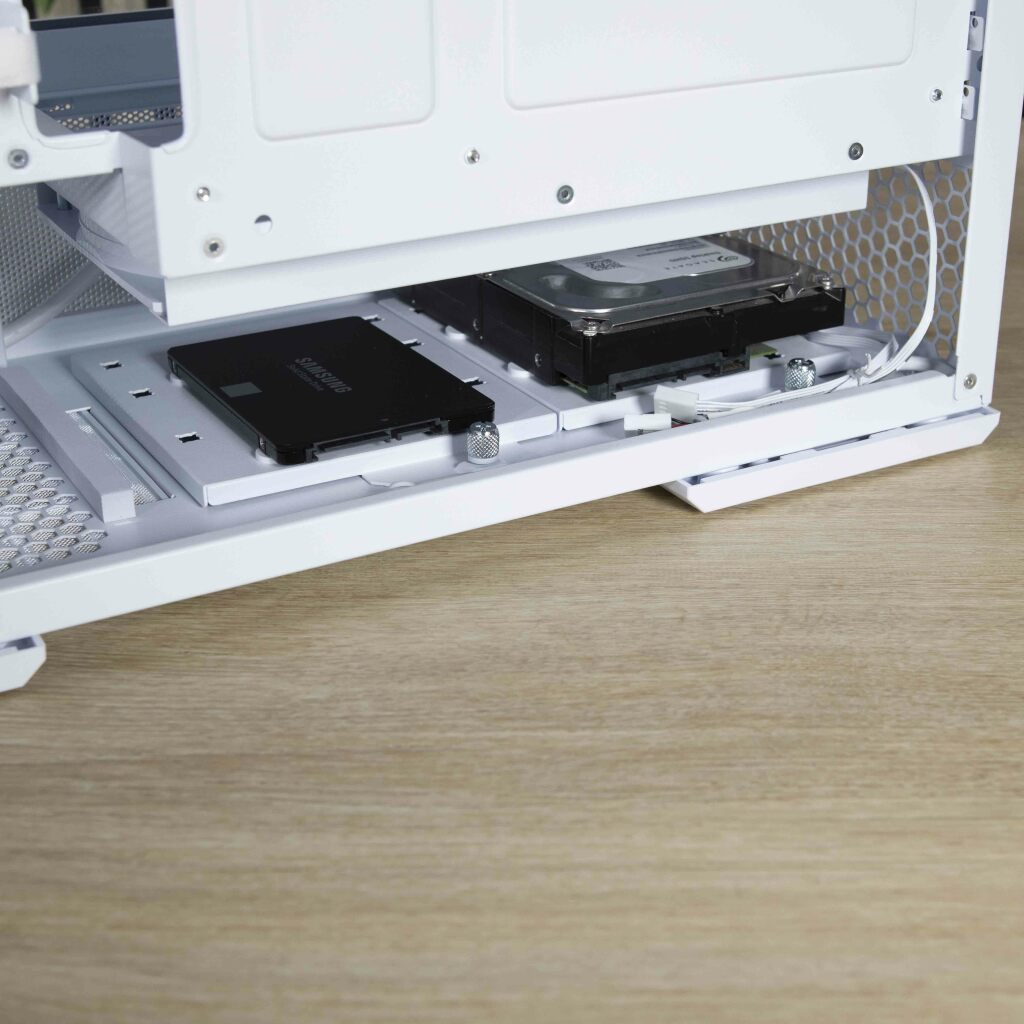

En bas, dans le cache alimentation, le Lian Li Lancool 207 a deux supports rudimentaires pour disques durs. Ces supports sont en acier et se fixent au châssis par deux pattes en arrière et une vis à main à l’avant. De nombreux trous sont prévus pour recevoir les rondelles en caoutchouc fournies avec le boîtier. Il sera possible d’y installer aussi bien des disques 2,5″ et 3,5″ fixés par de simples vis fournies également.

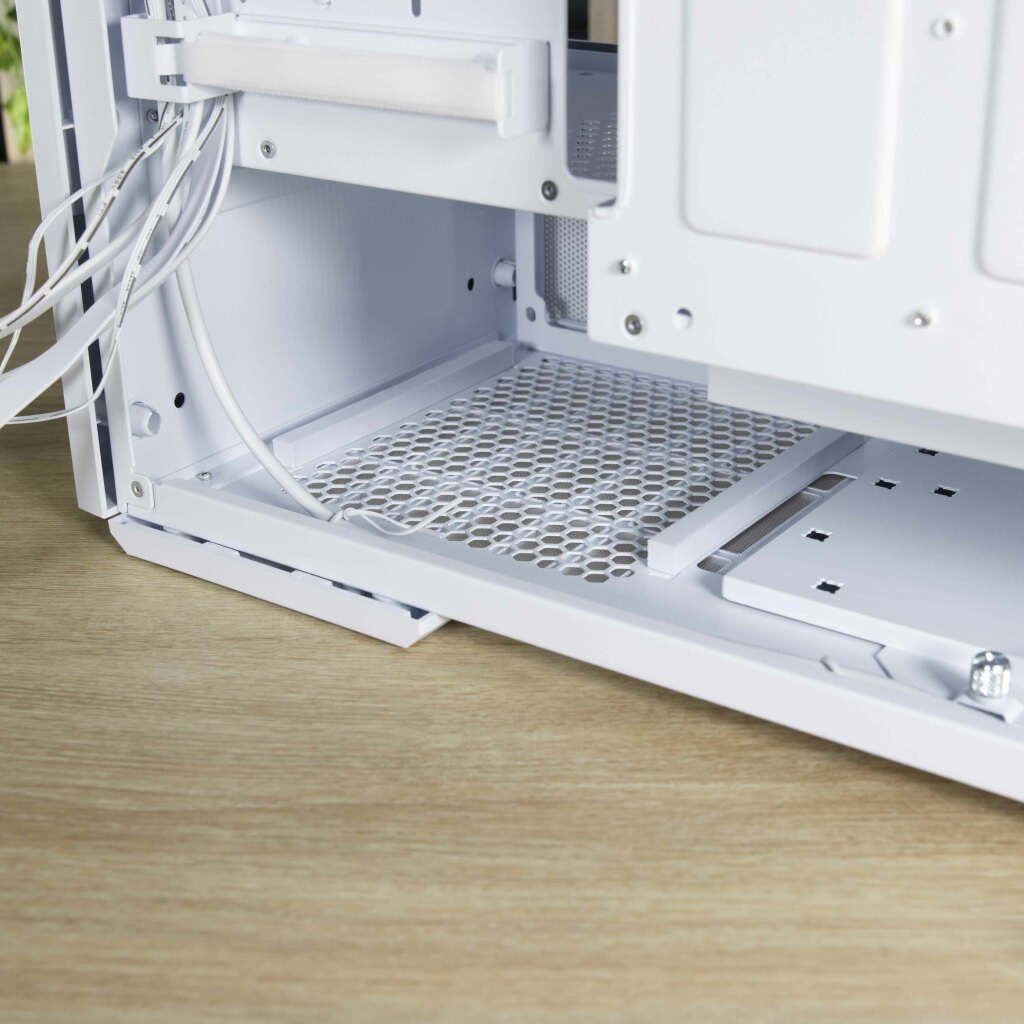

Une alimentation à gauche

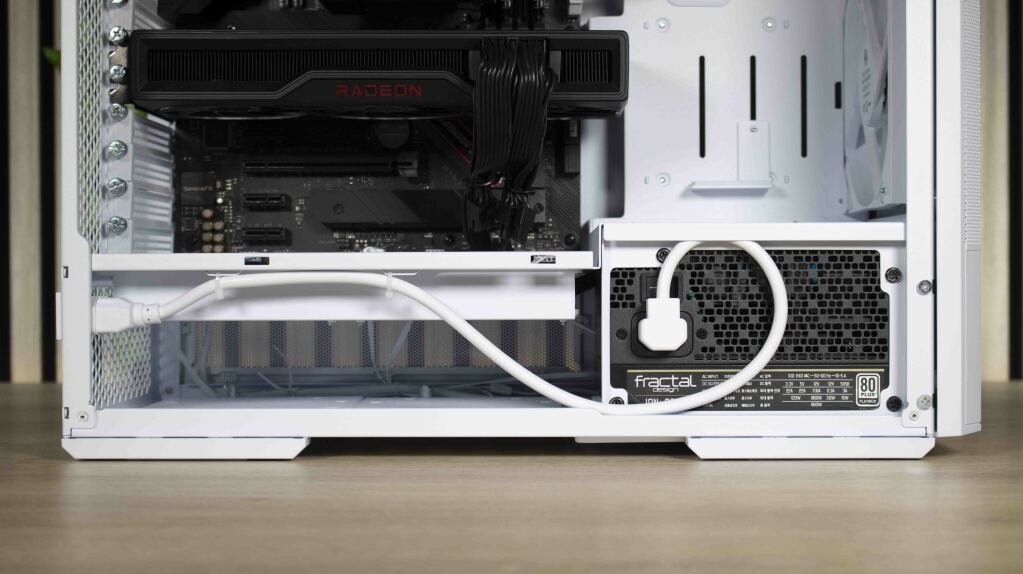

Enfin, nous retrouvons l’emplacement de l’alimentation à gauche de ces supports à disques durs. L’alimentation reposera sur deux longues bandes de mousse antivibrations et elle pourra mesurer jusqu’à 160 mm de long maximum. Le Lian Li Lanccol permet le montage du bloc d’alimentation avec le ventilateur orienté vers le haut ou vers le bas et est compatible avec les alimentations Lian Li EDGE en forme de L (les branchements remontant directement vers le chemin de câbles).

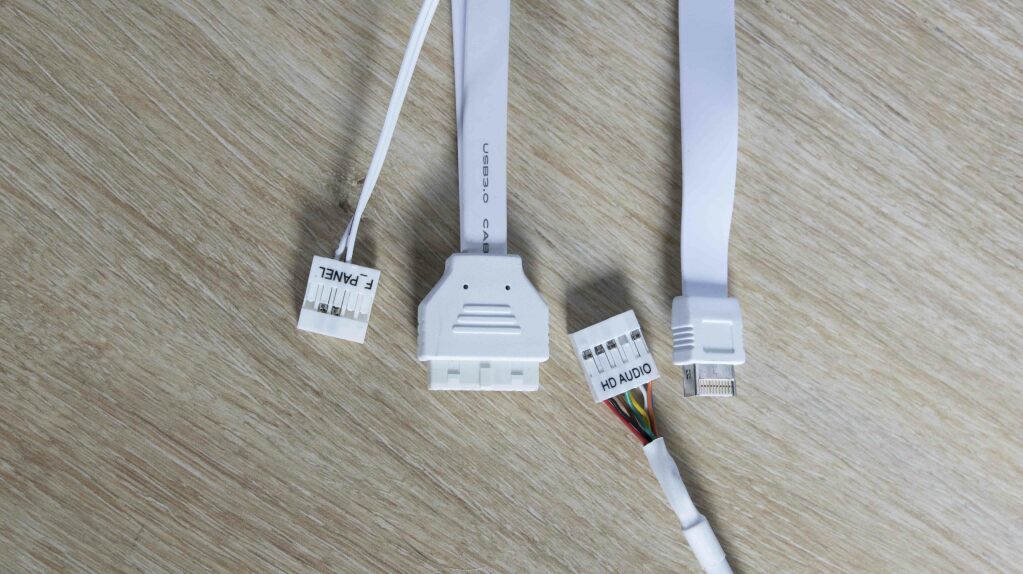

Voici les branchements du Lian Li Lancool 207. Nous avons :

• Une prise Front Panel,
• Une prise USB-A,
• Une prise Audio,
• Une prise USB-C.

Et la chambre principale ?

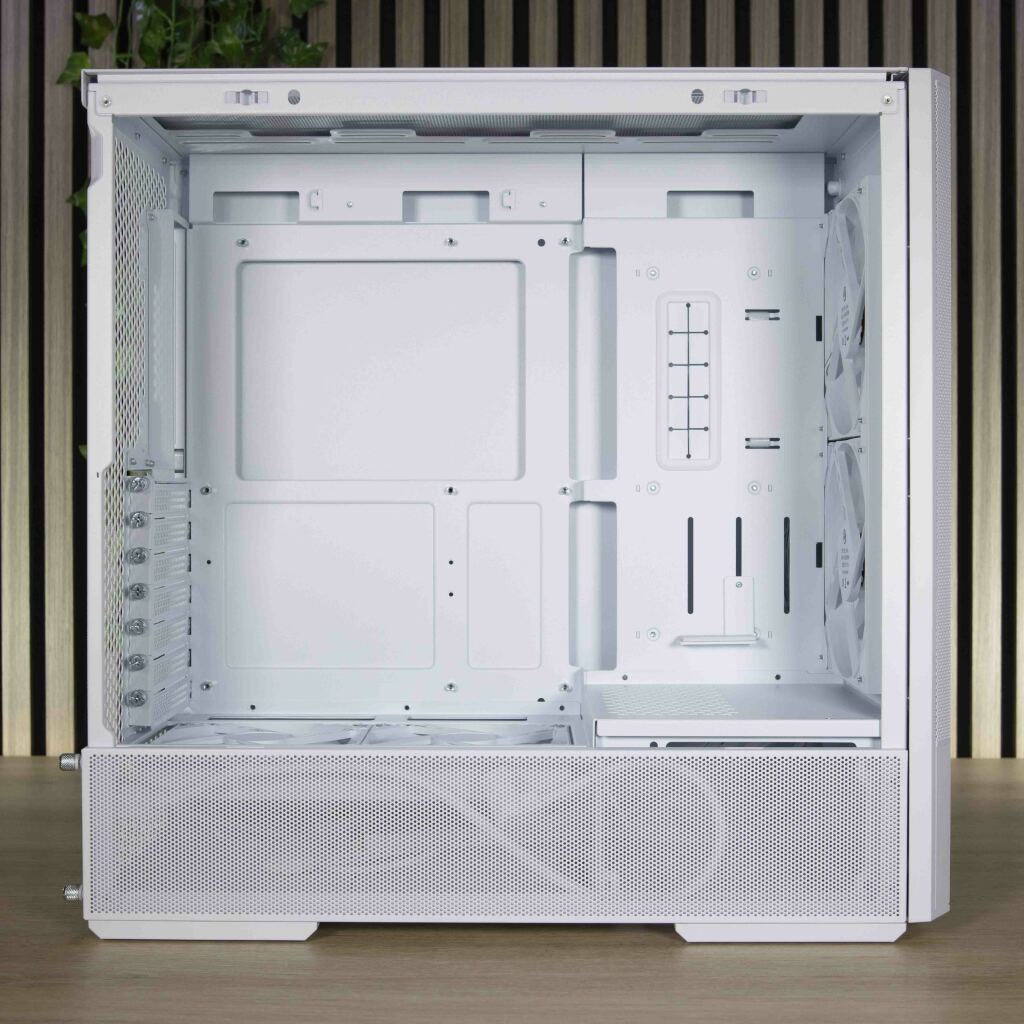

Voici la chambre principale du Lian Li Lancool 207. Pour rappel, ce boîtier moyen tour aux dimensions d’un boîtier micro-ATX mesure 455,6 x 219 x 465 mm. Cette particularité de taille est rendue possible grâce au placement de l’alimentation à droite du cache alimentation ainsi qu’à un plateau de carte mère décalé vers l’arrière du boîtier.

Le boîtier pourra recevoir des cartes mères au format ATX (largeur max 244mm) /Micro-ATX/Mini-ITX, des refroidisseurs de processeurs de 180 mm de hauteur maximum et des cartes graphiques de 375 mm de long maximum. Nous apercevons les deux passes câbles décalés à droite de la carte mère ainsi qu’un passe câble caoutchouté.

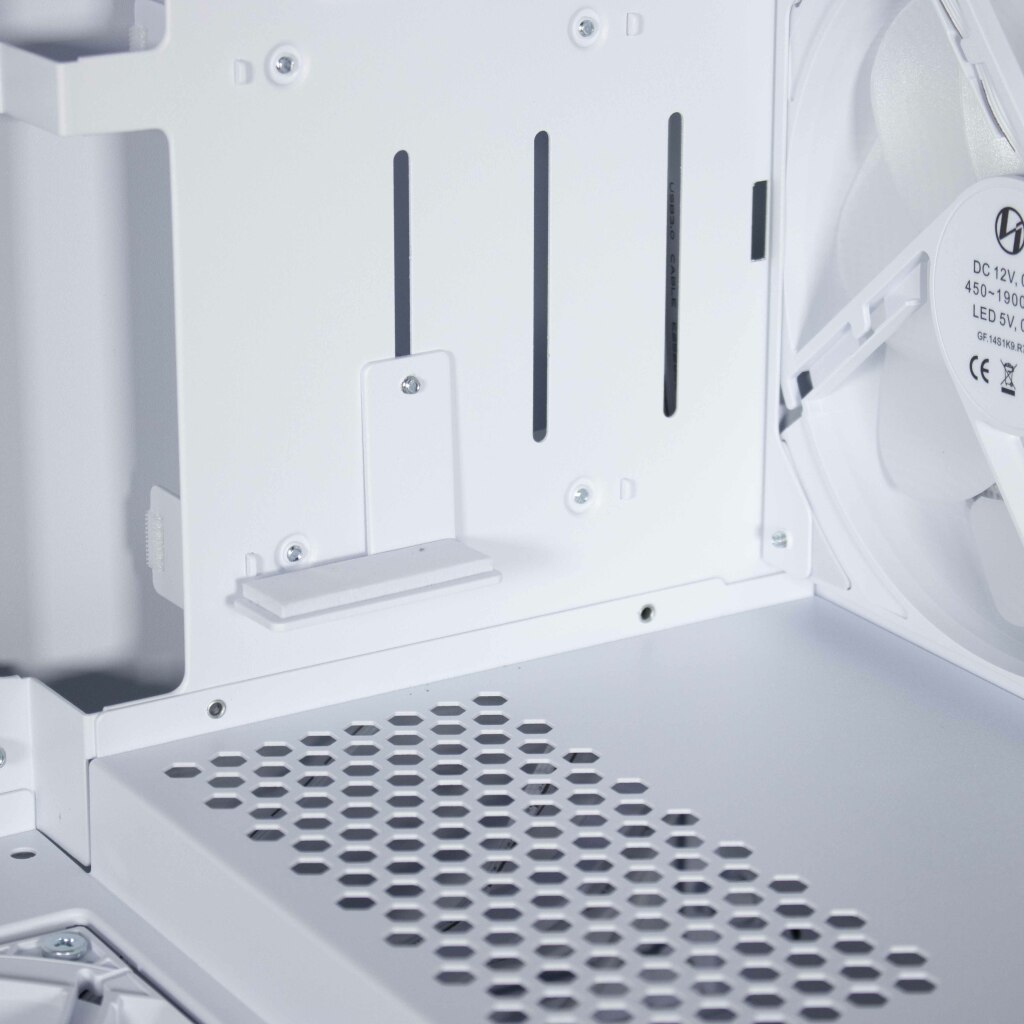

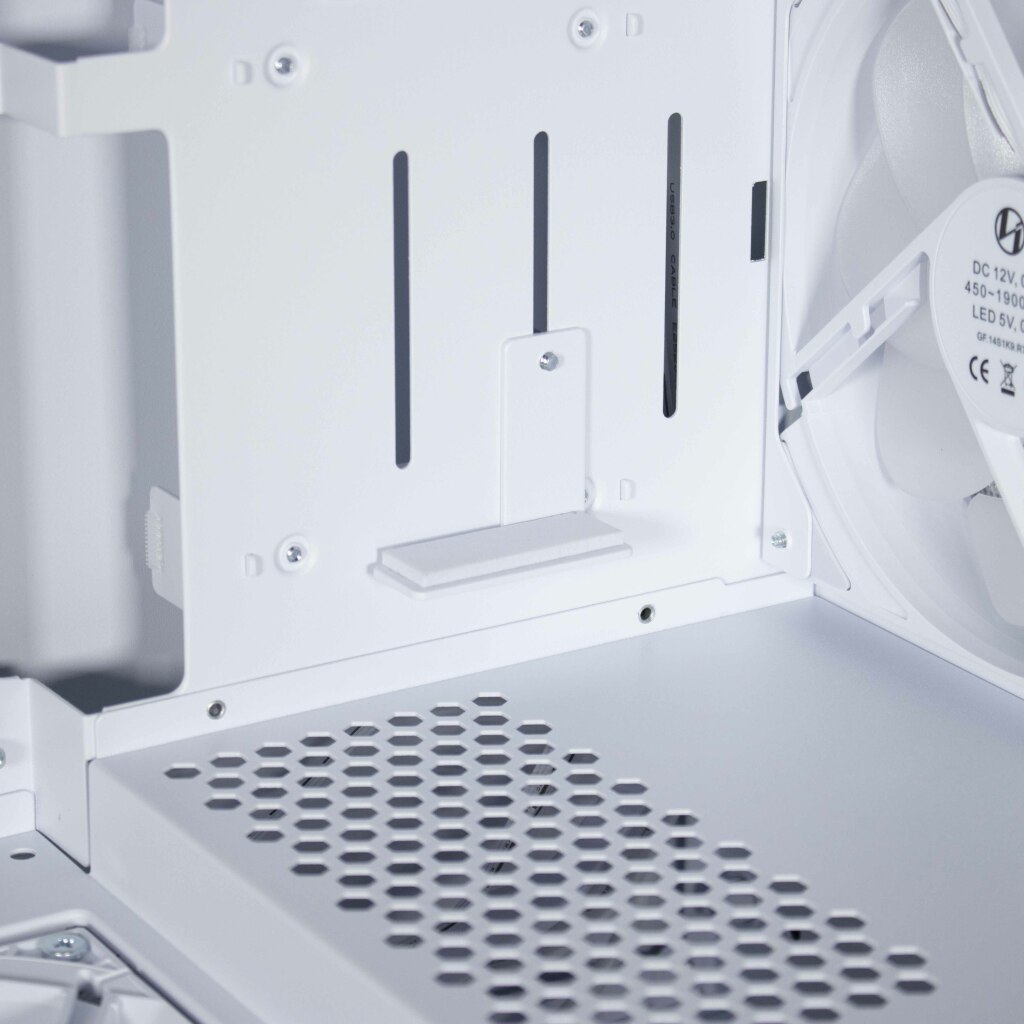

Un support de GPU inclus

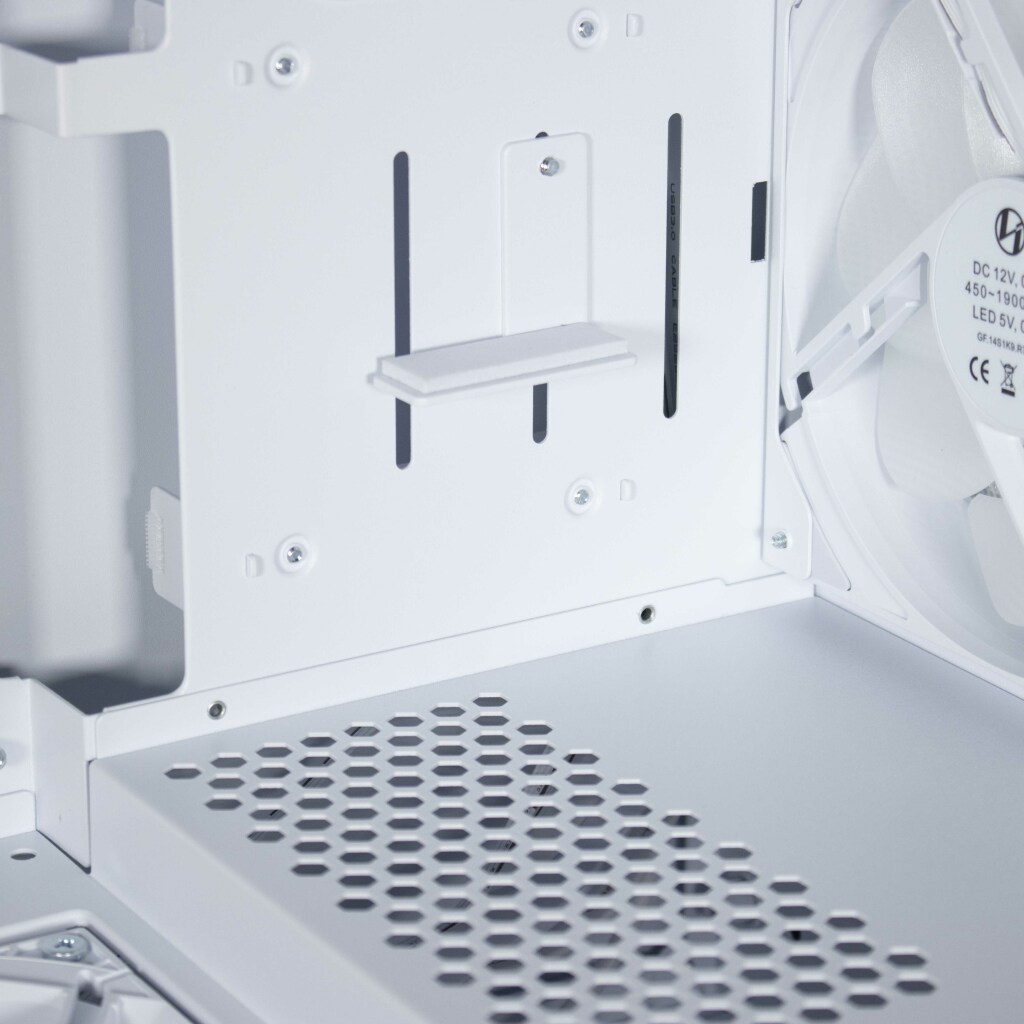

Nous avons également un support de carte graphique. Celui-ci est tout simplement constitué d’une pièce en acier en forme de L équipée d’un tampon amortisseur. Ce support est réglable en hauteur, mais également sur trois positions. À gauche, il servira à supporter des cartes graphiques de 285 à 315 mm, au centre des cartes de 316 à 345 mm et enfin à droite de 346 à 375 mm.

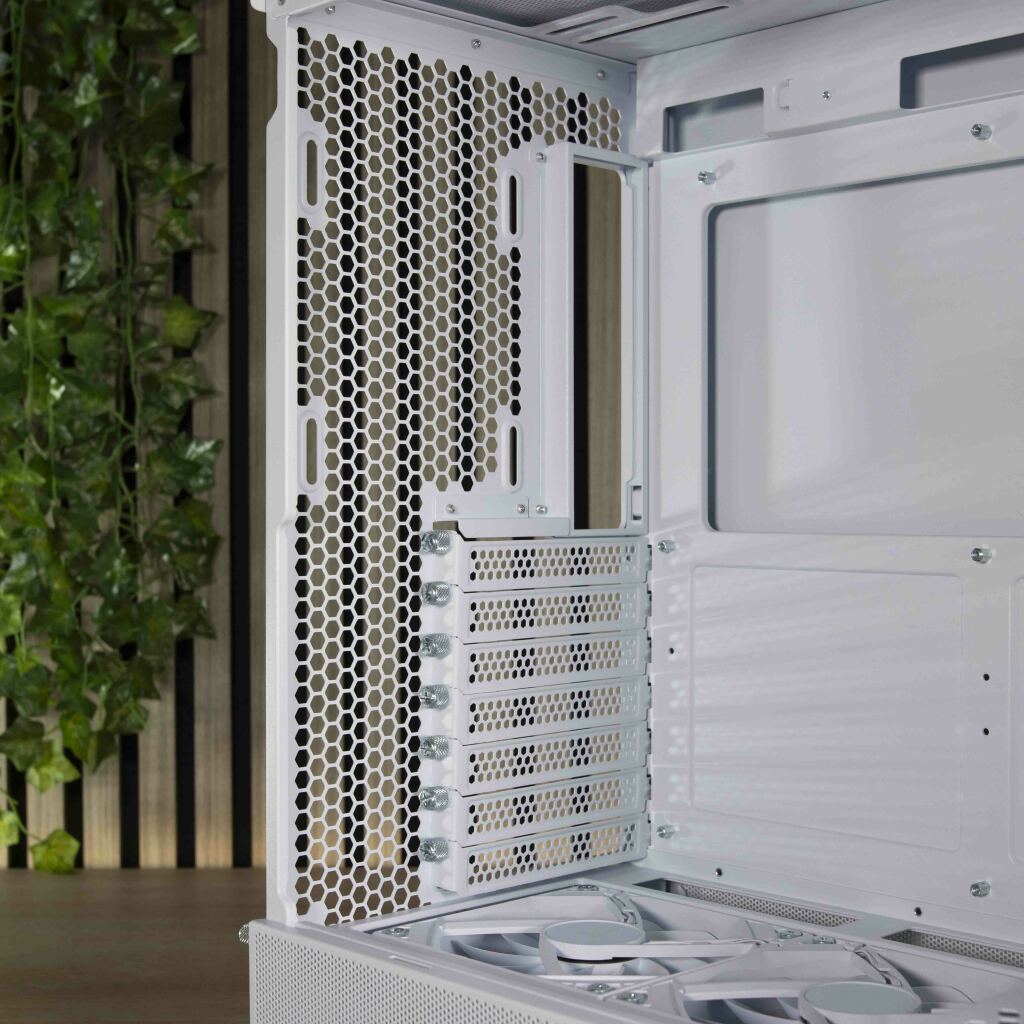

À gauche, nous retrouvons la zone alvéolée, l’emplacement pour ventilateur de 120 mm, l’emplacement de la plaque E/S de la carte mère ainsi que les sept équerres PCIe.

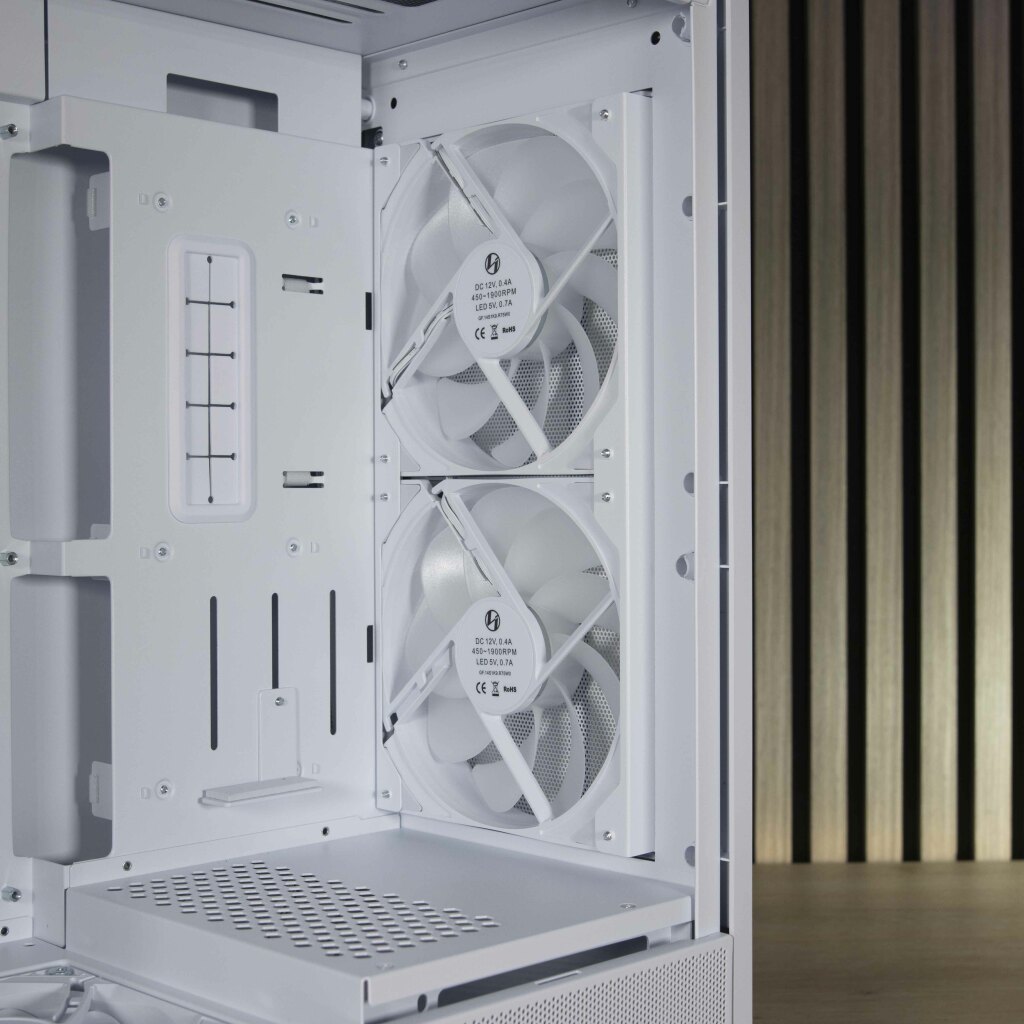

À droite de cette chambre principale, nous sommes en arrière des deux ventilateurs de 140 mm préinstallés. Ceux-ci ne pourront être remplacés par des ventilateurs plus petits et Lian Li ne mentionne pas la possibilité d’installer un radiateur de 280 mm (même si l’espace disponible est suffisant même avec notre AMD Radeon RX 6750 XT).

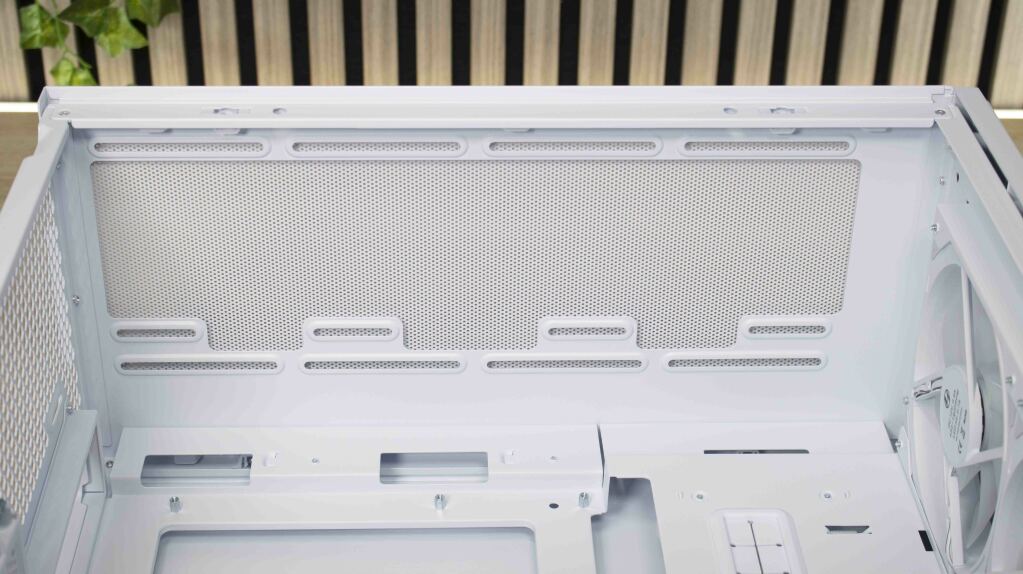

En haut, nous avons l’emplacement réservé à l’installation de trois ventilateurs de 120 mm ou de 140 mm ou bien un radiateur de 360 mm maximum.

L’intérêt du décalage de la carte mère

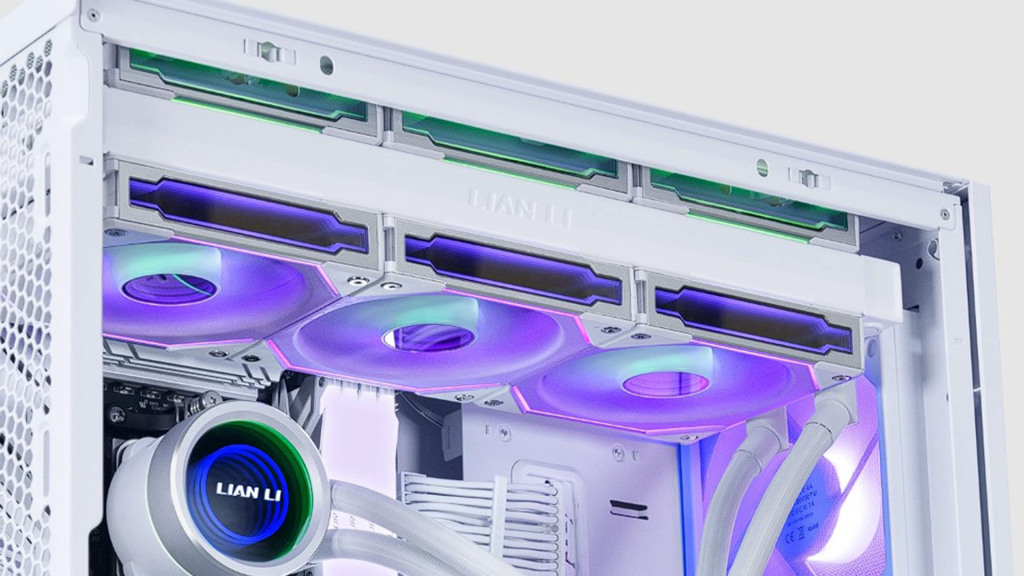

C’est là où le décalage de la carte mère va être intéressant puisqu’il permet de loger un radiateur de 280 mm avec une combinaison radiateur/ventilateur de 60 mm (une combinaison plus épaisse interfèrera avec la carte mère) ou un radiateur de 360 mm avec une combinaison radiateur/ventilateur de 70 mm maximum (une combinaison plus épaisse interfèrera avec le ventilateur arrière). La carte mère se retrouvant en arrière du combo ventilateur/radiateur (photo suivante).

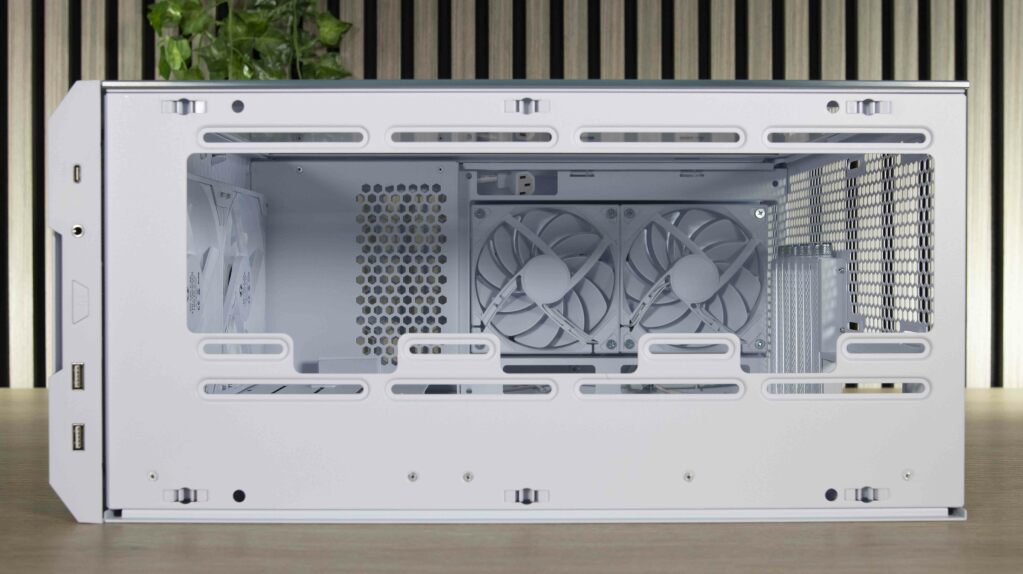

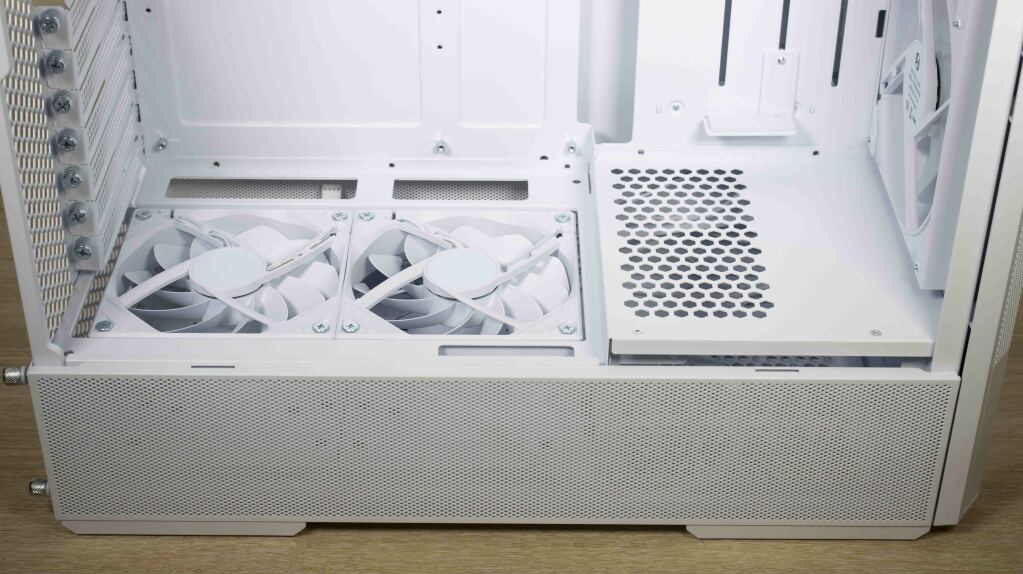

En bas, le Lian Li Lancool 207 propose donc une conception particulière avec un cache alimentation équipé de deux ventilateurs de 120 mm préinstallés soufflant directement vers la carte graphique. Notons qu’un support de carte graphique à la verticale est disponible à 69,90 euros sur le site de la marque. Il s’installe au-dessus des ventilateurs pour pouvoir toujours en profiter. Nous apercevons également une zone alvéolée assurant la circulation de l’air vers l’alimentation qui se trouve juste en dessous.

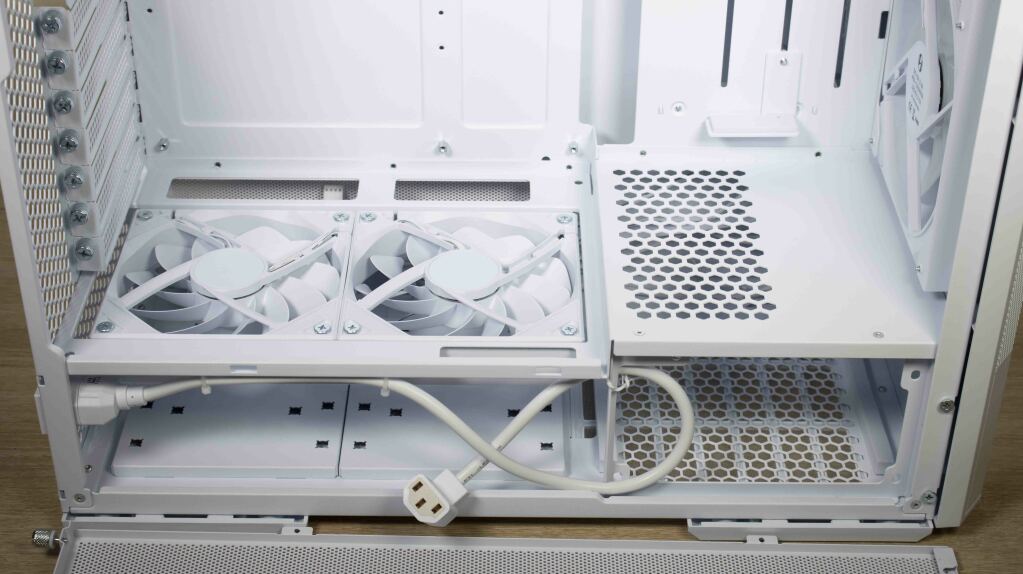

Nous avons également une paroi en maille fine sur la longueur du cache alimentation. Cette paroi est amovible, elle est fixée au châssis par deux vis à main. Une fois enlevée, elle ouvre l’accès à l’intérieur et va permettre la fixation de l’alimentation. Elle nous dévoile également la rallonge de l’alimentation.

Ventilateurs

Le Lian Li Lancool arrive avec quatre ventilateurs préinstallés. Les ventilateurs en façade sont des 140 mm x 30 mm et ceux installés en haut du cache alimentation sont des 120 mm x 25 mm. Les ventilateurs sont chainés et sont alimentés par une prise 4 pins.

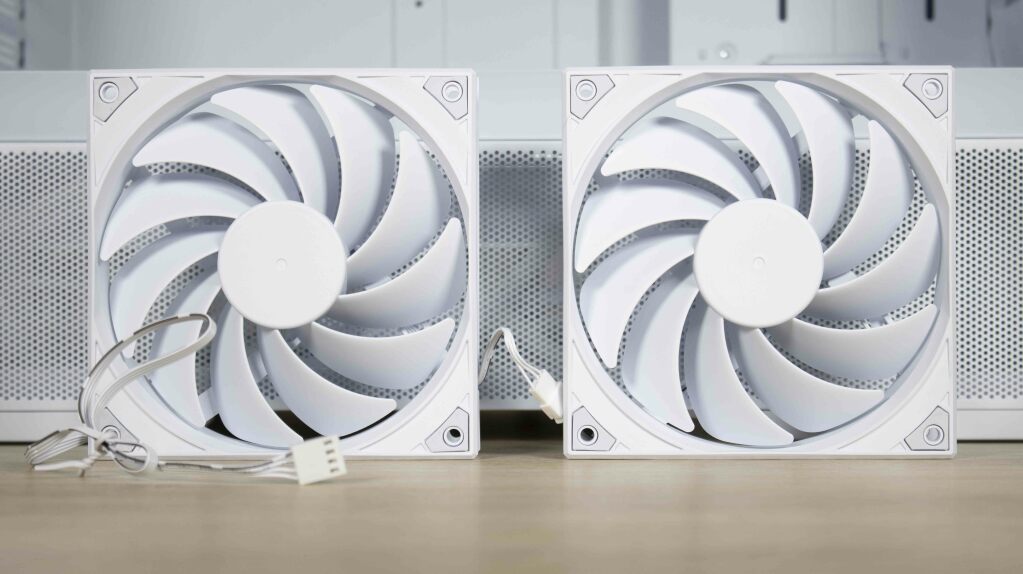

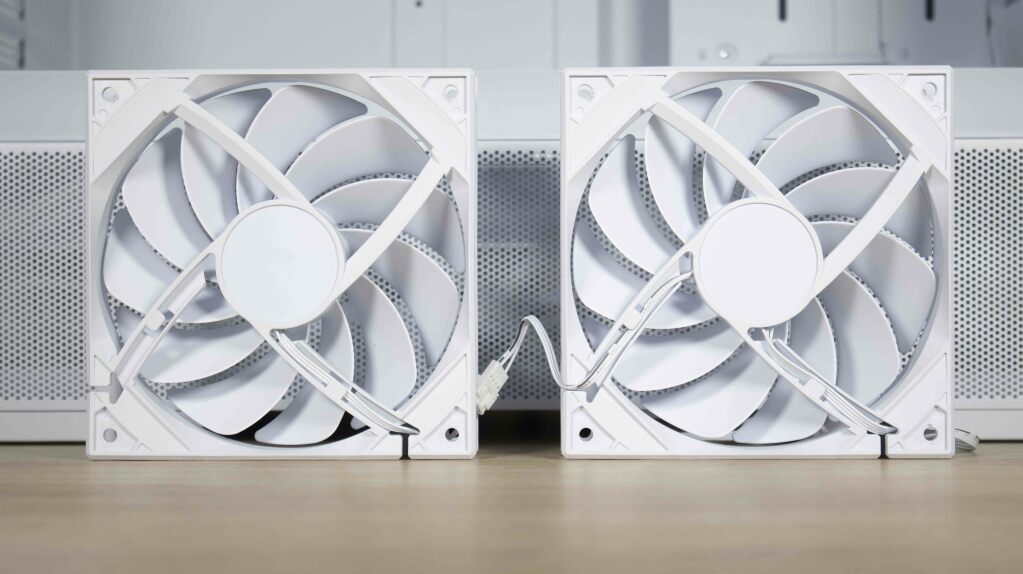

Ventilateurs 120 mm

Caractéristiques :

Dimensions	120 x 120 x 25 mm
Vitesse	500 à 1900 Tr/min
Airflow	71.1 CFM
Pression statique	1.99 mmH20
Nuisances sonores	30.81 dBA

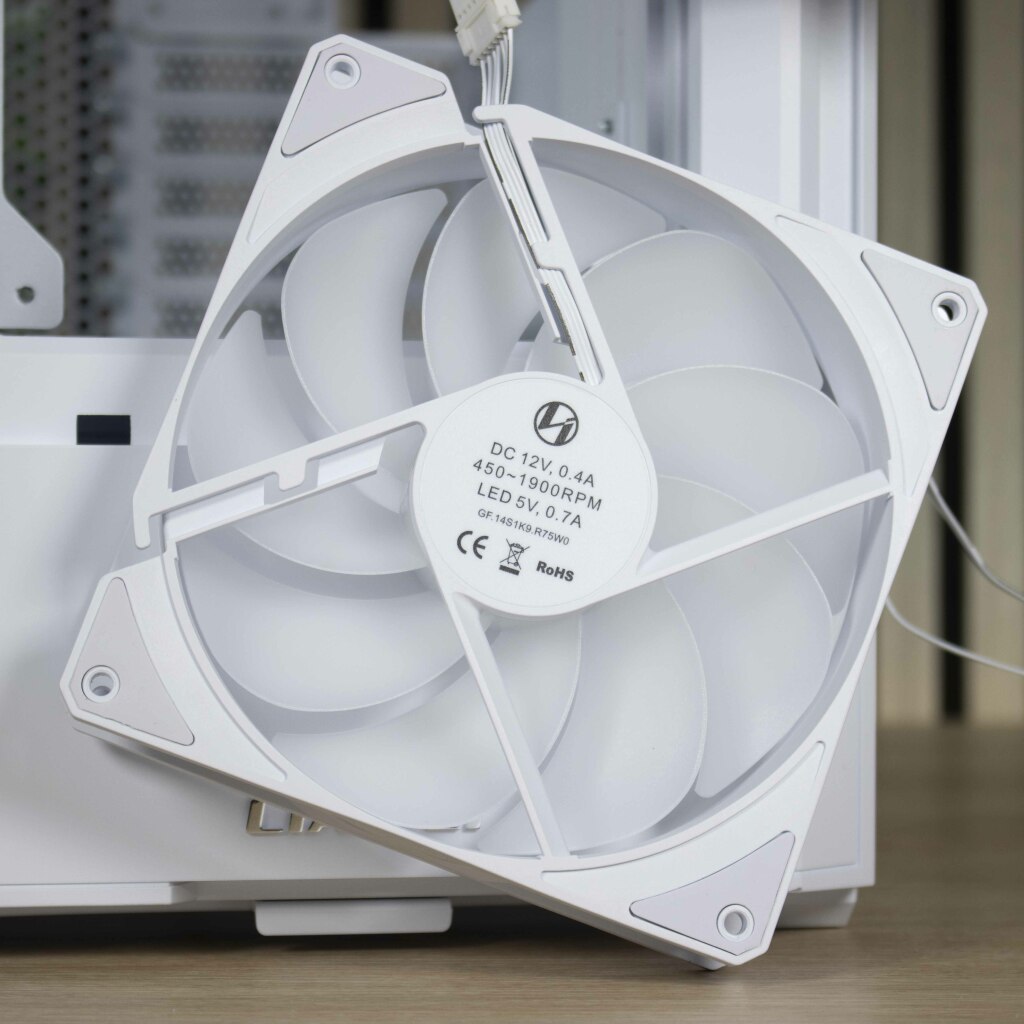

Ventilateurs 140 mm :

À l’assemblage du boîtier, les câbles se sont retrouvés coincés entre deux pièces indissociables d’où la prise de vue légèrement bancale…. Seuls les ventilateurs de 140 mm possèdent un éclairage RGB (16 LED) avec un centre effet miroir infini.

Dimensions	140 x 140 x 30 mm
Vitesse	450 à 1900 Tr/min
Airflow	109.3 CFM
Pression statique	3.3 mmH20
Nuisances sonores	34.86 dBA

Clearance checking’ Dégagement des composants

Le Lian Li Lancool 207 offre un dégagement optimal pour l’installation des différents composants :

• Longueur maximale de la carte graphique : 375 mm,
• Hauteur maximale du ventirad CPU : 180 mm,
• Longueur maximale de l’alimentation : 160 mm.

En ce qui concerne l’installation de radiateurs, voici les possibilités et les limitations :

Haut : 280 mm avec une hauteur combinée avec un ventilateur de 60 mm avant de toucher la carte mère ou 360 mm avec une hauteur combinée avec un ventilateur de 70 mm avant de toucher le ventilateur arrière.

Montage

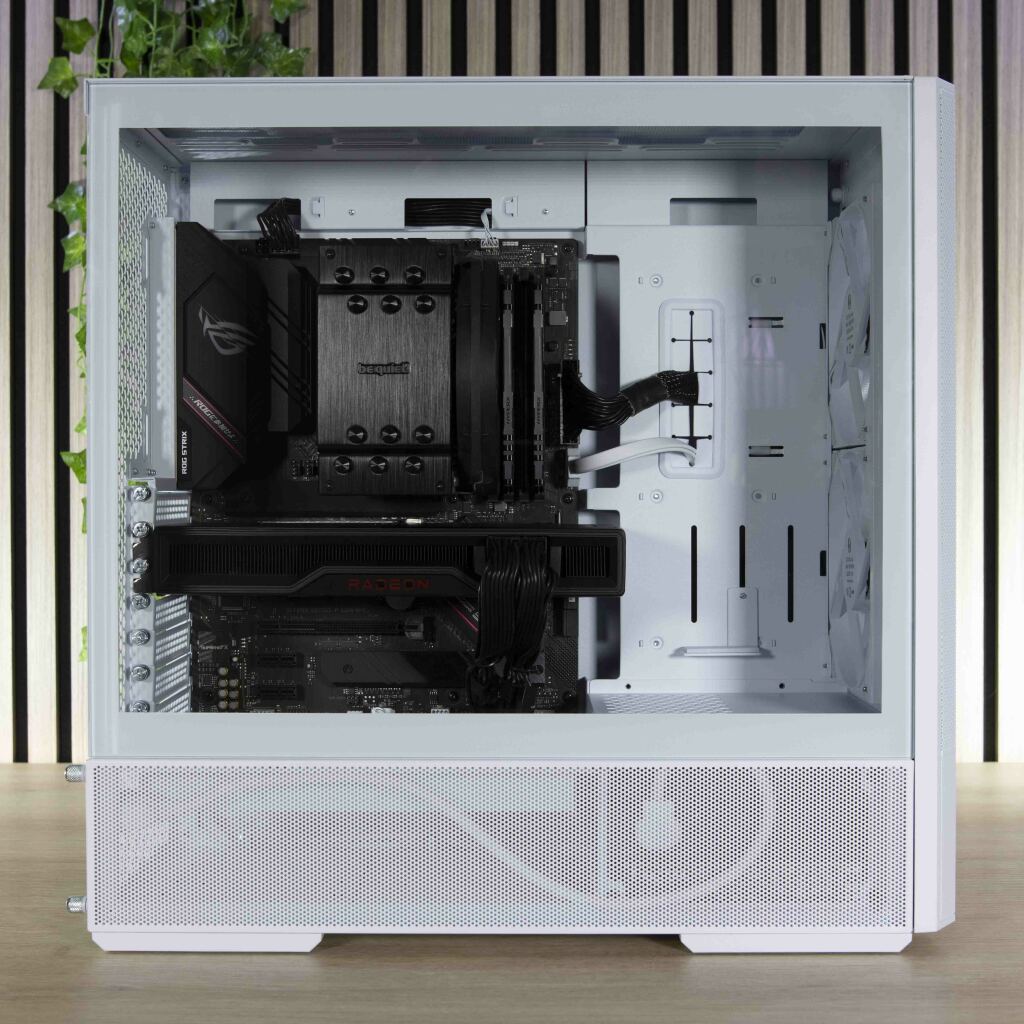

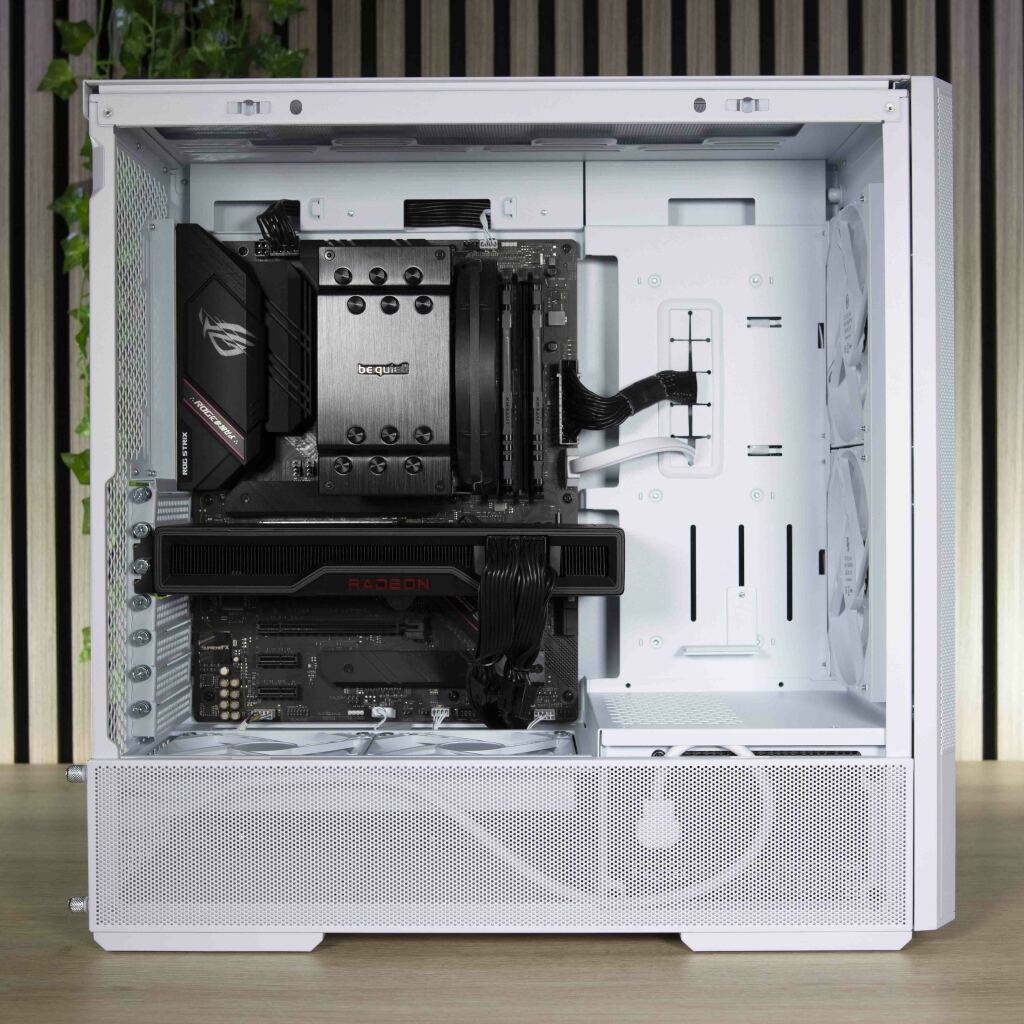

Rien de bien compliqué pour le montage de notre configuration de test dans ce Lian Li Lancool 207. L’alimentation vient se placer à droite du cache alimentation avec un support en avant pour fixer l’arrière de celle-ci. La rallonge viendra se brancher dans la prise. Dans notre cas, cette rallonge passe devant le bouton d’allumage/extinction.

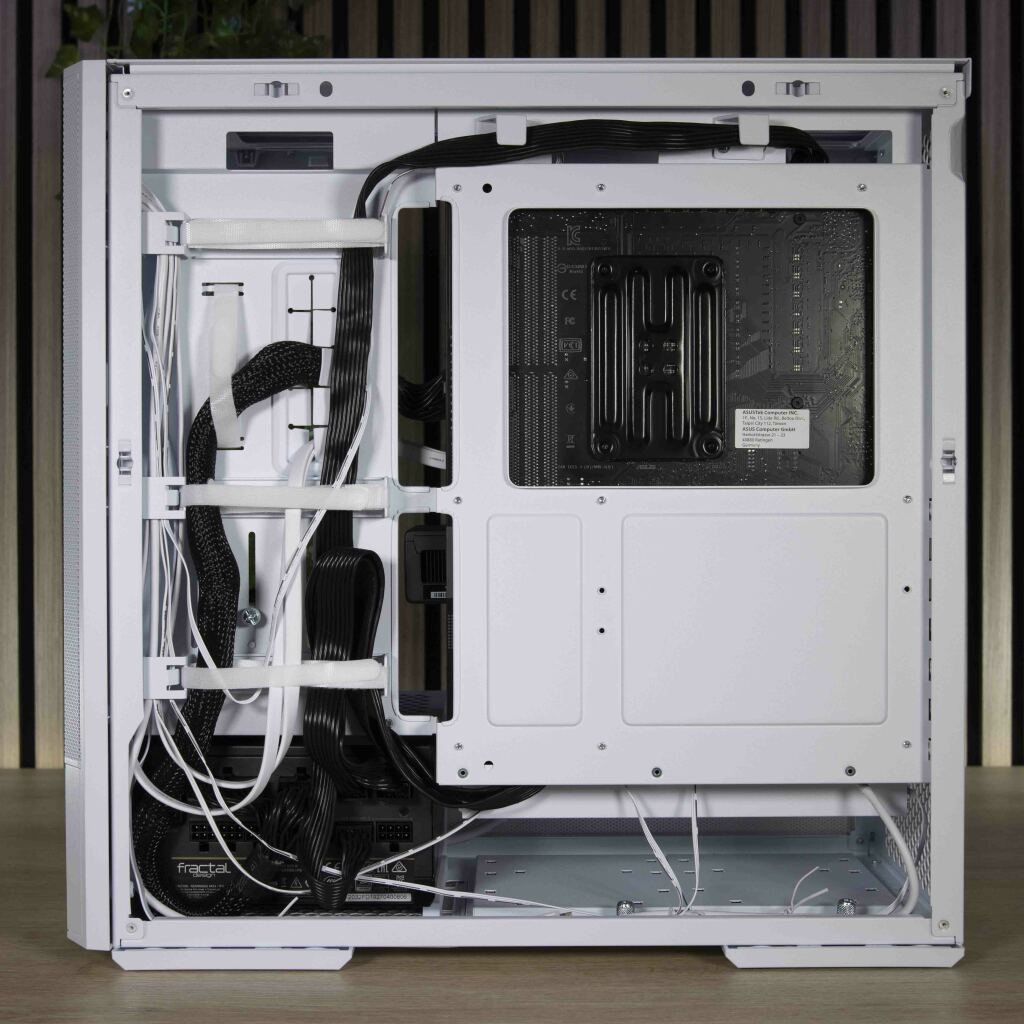

En arrière, les dimensions de 100 mm de large sur 35 mm de profondeur du chemin de câble sont suffisantes pour organiser les branchements. Les crochets en haut de l’emplacement de la carte mère permettent un passage idéal du câble d’alimentation. Le velcro supplémentaire plaque le câble ATX 24 pins contre la paroi pour éviter toute interférence avec la paroi latérale.

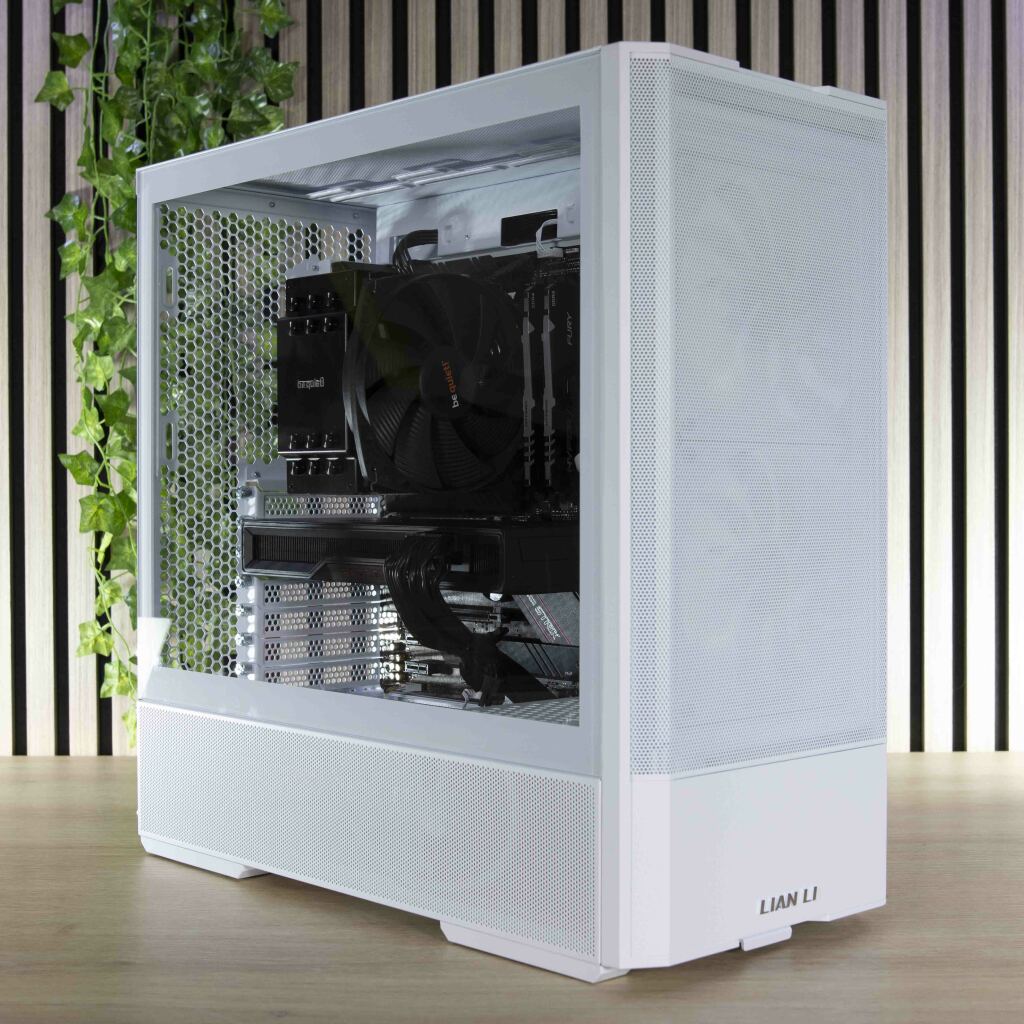

Notre configuration de test loge sans soucis. Les passe câbles sont idéalement placés et la paroi en verre trempé à la teinte claire laisse passer un maximum de détails.

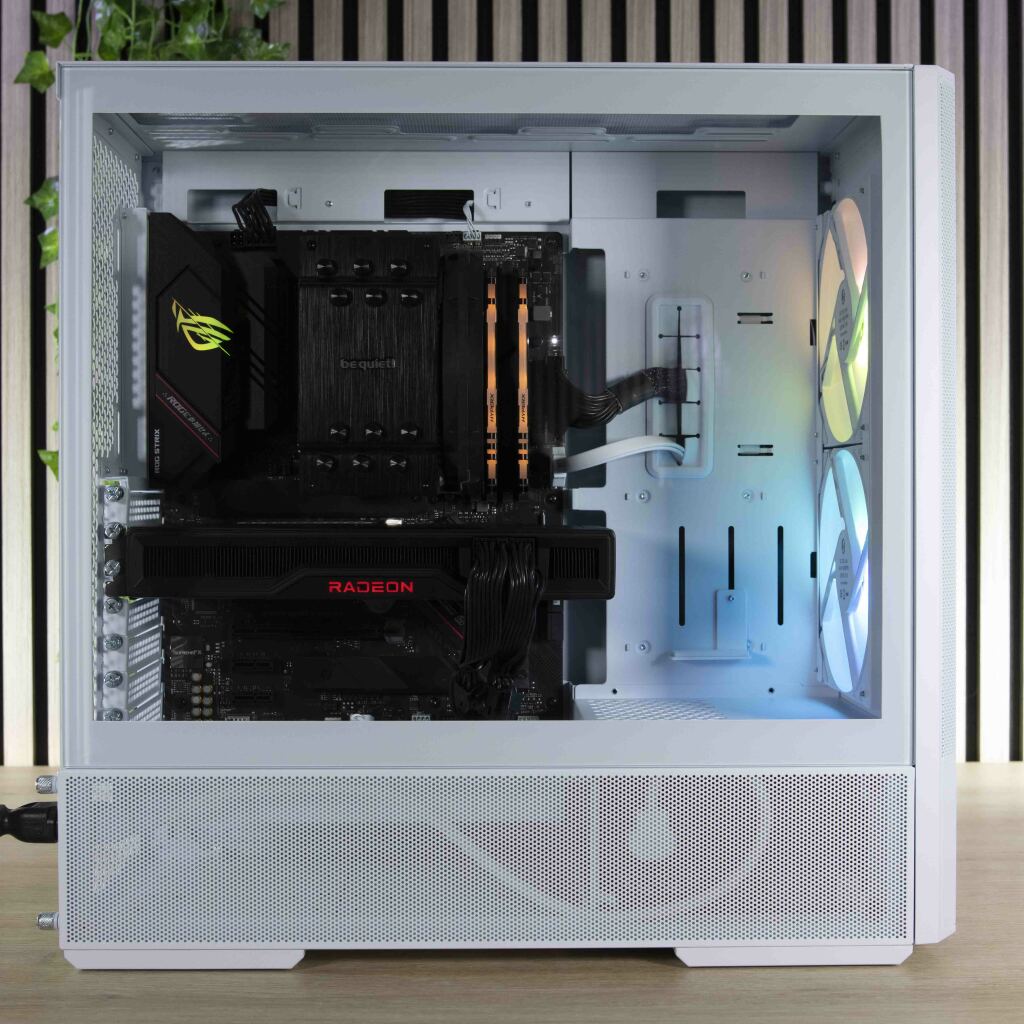

Éclairage

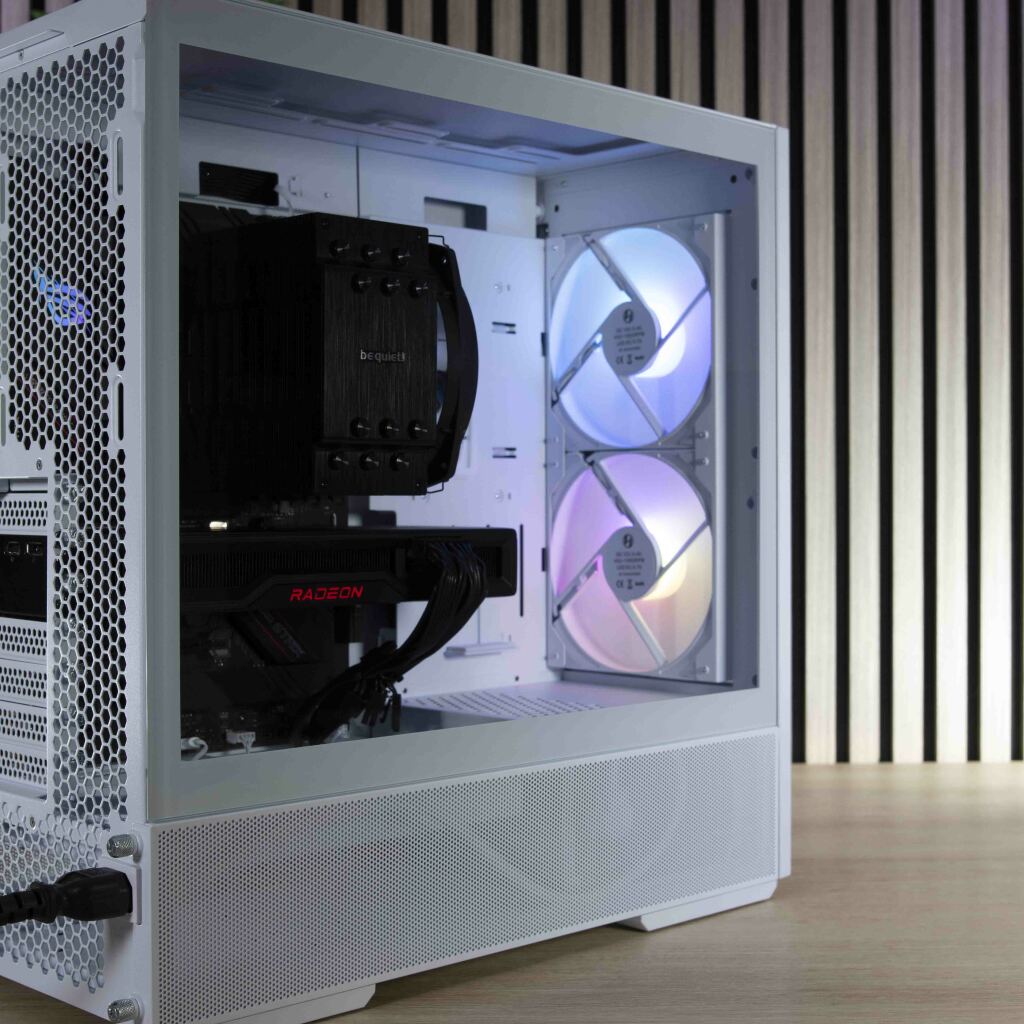

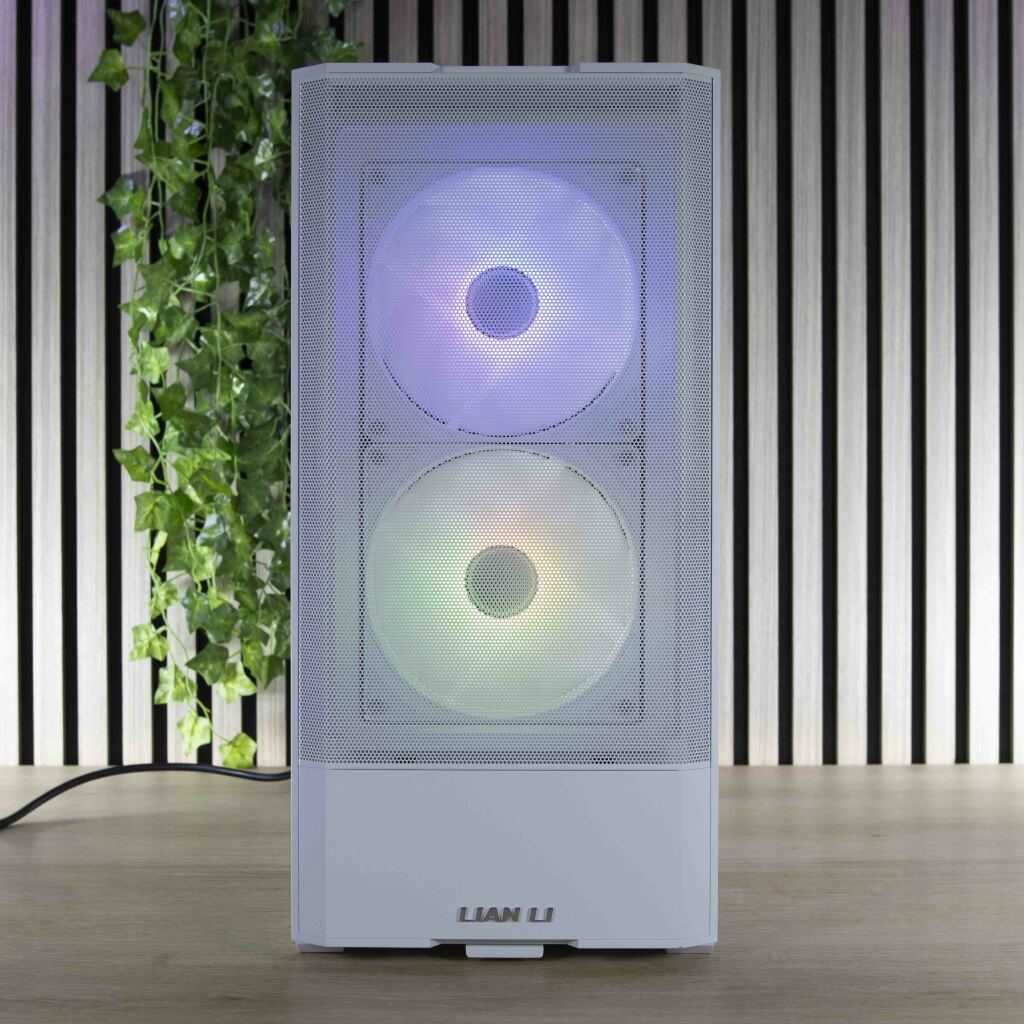

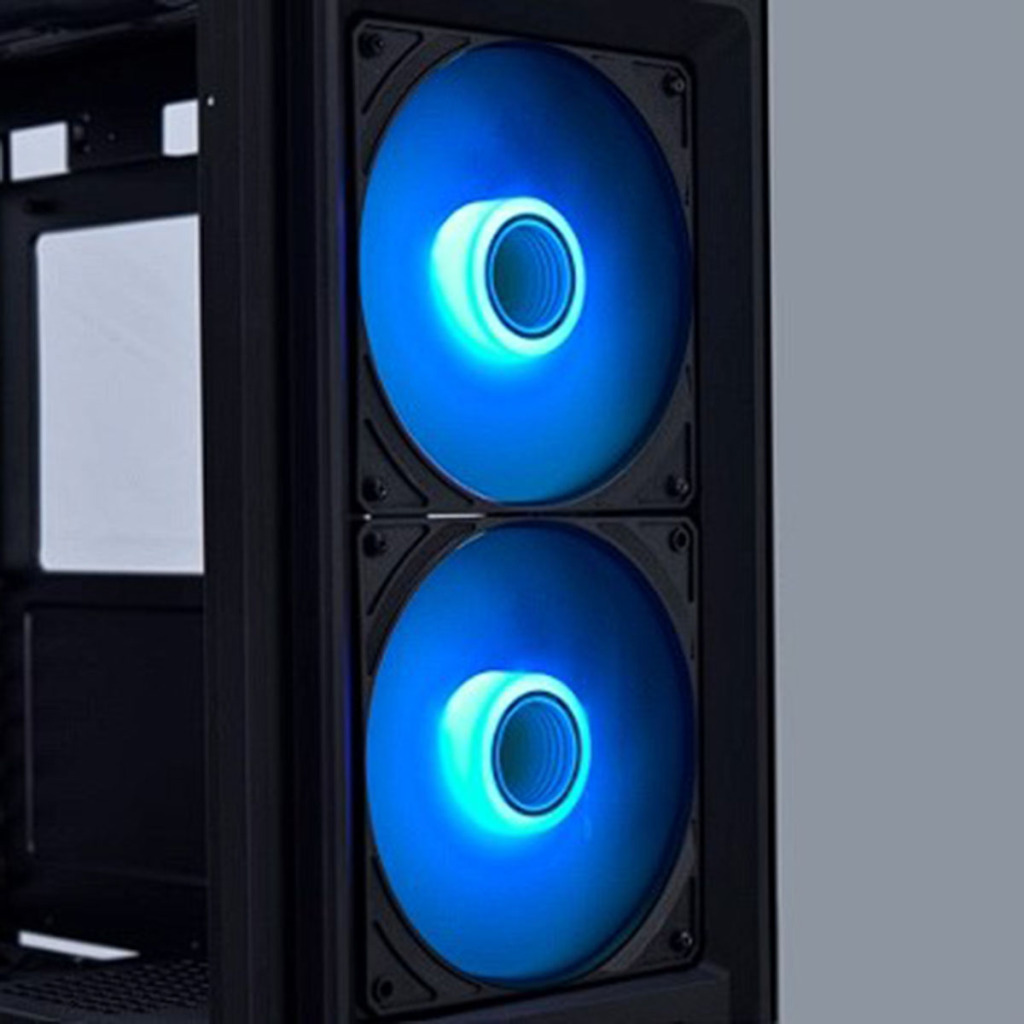

Les deux ventilateurs de 140 mm placés en façade permettent d’illuminer notre configuration. Dommage que les ventilateurs placés sous la carte graphique ne proposent pas d’éclairage. Ils auraient permis de l’illuminer ainsi que le bas de la carte mère. L’effet miroir infini proposé au centre des ventilateurs en façade ne se voit pas. Dommage également ….

Méthodologie de Test et Résultats pour le Lian Li Lancool 207

Configuration de Test

Pour faire notre test, nous avons donc équipé le Lian Li Lancool 207 de la configuration suivante :

• ASUS ROG Strix B550-F Gaming
• AMD Ryzen 5 5600X
• 16 Go HyperX Fury 3200 MHZ DDR4
• AMD RX 6750 XT
• Fractal Design ion+ 860P
• be quiet! Dark Rock 4
• SSD Samsung 970 EVO NVMe M.2 250 Go

Protocole de Test

Dans un premier temps, nous avons effectué des tests de notre configuration en dehors d’un boîtier pour obtenir des valeurs réelles sans interférence avec la circulation de l’air liée au fonctionnement de ventilateurs préinstallés. À une température de 19° dans la pièce et en charge, le CPU est monté à 79° et le GPU à 73°.

Nous avons ensuite mis en place ce protocole, à savoir :

• La configuration citée ci-avant (boîtier fermé),

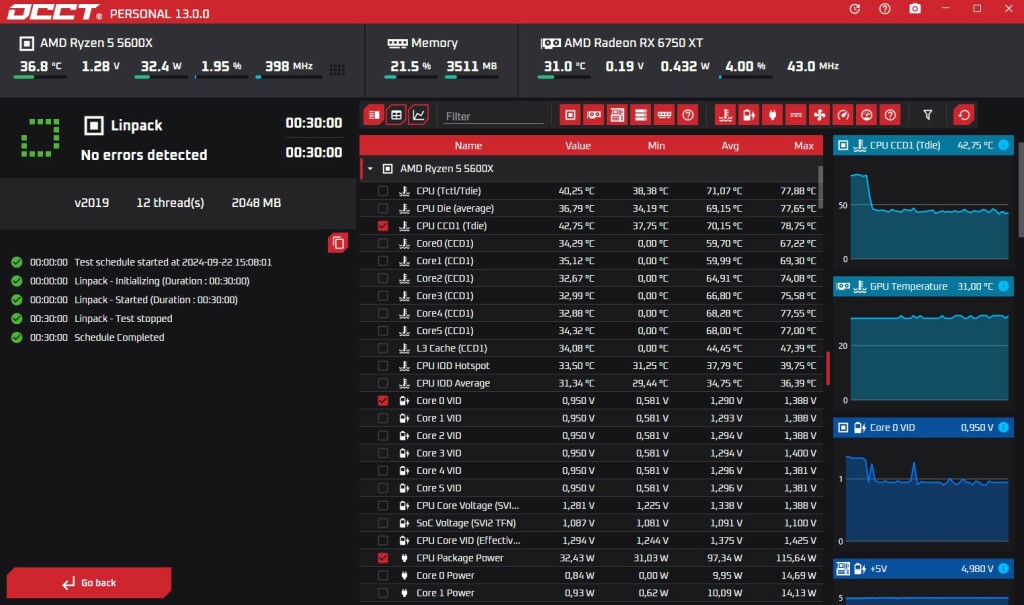

• Burn CPU : OCCT sur l’ensemble des threads sous Cpu Linpak 2019 pendant 30 min,
• Burn GPU : Fire Strike Stress Test (3DMark) avec 20 passes pour chauffer la carte graphique,
• CrystalDiskMark 8.0.0 pour mesurer la température du SSD en charge,
• Rise of the Tomb Raider : 30 minutes de jeu,
• La carte graphique toujours en mode auto,
• Meterk MK09 placé à 50 cm du boîtier pour mesurer le niveau sonore,
• Les mesures sont réalisées en 2 situations : au repos et en charge.

Températures dans le Lian Li Lancool 207

Suite aux différents tests réalisés, les résultats obtenus sont donc les suivants :

Au niveau des températures, avec la vitesse de ventilation réglée en auto et une température ambiante de 19°C, le CPU reste aux alentours de 38°C au repos. Une fois sollicité sous OCCT, le processeur affiche une température maximale de 78°C. En jeu le Ryzen 5 5600X monte à 56°C.

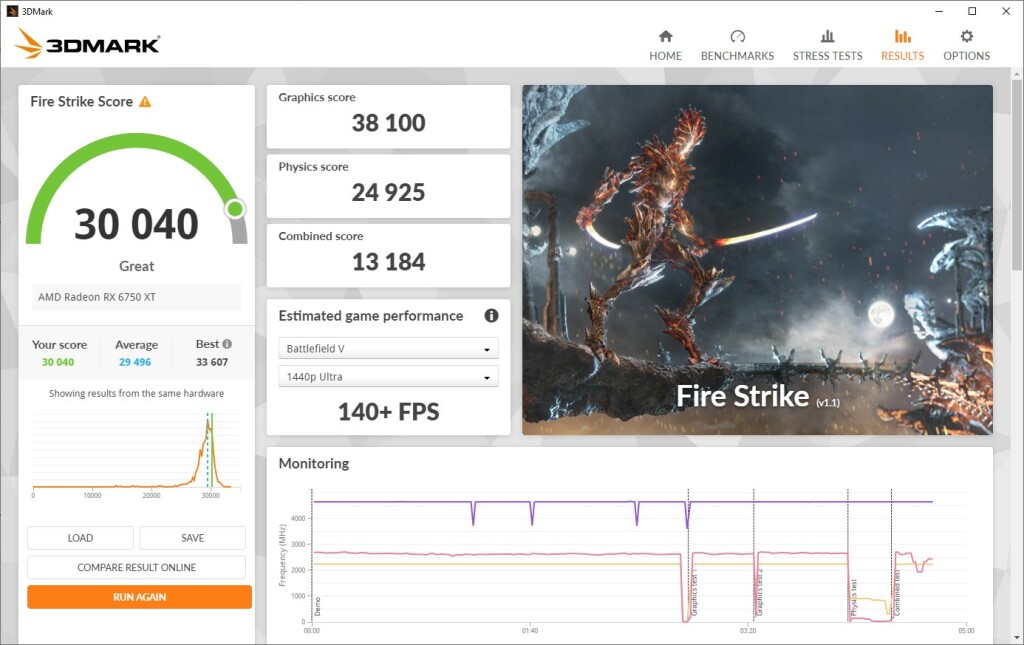

Au repos, la RX 6750 XT, avec son mode semi-passif, tourne à 29°C. Après 20 passes de stress test Firestrike, la température de celle-ci atteint les 72°C. En jeu, la carte ne dépasse pas 53°C après 30 minutes dans Rise of the Tomb Raider.

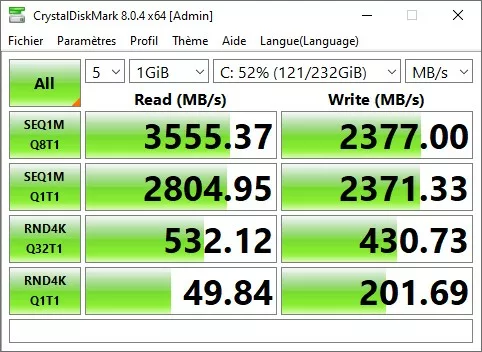

Le SSD affiche 36°C au repos, et 43°C après un test CrystalDiskMark.

Pour rappel, le Lian Li Lancool est livré avec quatre ventilateurs (deux de 140 mm en façade et deux de 120 mm dans la partie supérieure du cache alimentation). Avec une pression statique de 3.3 mmH20 et un airflow de 109.3 CF, les ventilateurs en façade délivrent un apport en air suffisant aux composants. Le processeur et le SSD fonctionnent sur une plage de températures sécurisantes. Il en est de même pour la carte graphique, qui, grâce aux deux ventilateurs situés sur le cache alimentation, ne monte qu'à 72° en charge (et 53° seulement en jeu). Un ventilateur pourra être installé en extraction avec une configuration plus musclée mais dans notre cas, il n'a absolument pas été nécessaire.

Niveaux sonores du Lian Li Lancool 207

PS : Ces résultats peuvent varier selon la configuration.

Pour les mesures de bruit, nous avons donc placé notre Meterk MK09 à 50 cm du boîtier. Au repos, avec la ventilation en mode auto comme indiqué ci-avant le Lian Li Lancool 207 monte à 36,2 dB(A) dans une pièce à vivre classique. En jeu, le niveau monte à 40.2 dB(A) et à 100 % de charge (12 v), le niveau grimpe à 46.1 dB(A).

Efficaces et silencieux !! Les ventilateurs livrés avec le Lian Li Lancool 207 permettent aux composants de rester au frais et en silence ! Avec seulement 36.2 dB(A) au repos, le boîtier émet un léger souffle. En jeu, il est tout à fait supportable et ne viendra pas déranger les oreilles les plus sensibles. En charge, le niveau sonore s'approche d'un environnement de type bureau. Le Lian Li Lancool pourra être instyallé dans toute pièce à vivre en utilisation habituelle (travail, jeu).

Conclusion : Notre Avis Sur le Lian Li Lancool 207
