[Test] Alphacool Core 1 : Une révolution dans les Waterblocks CPU

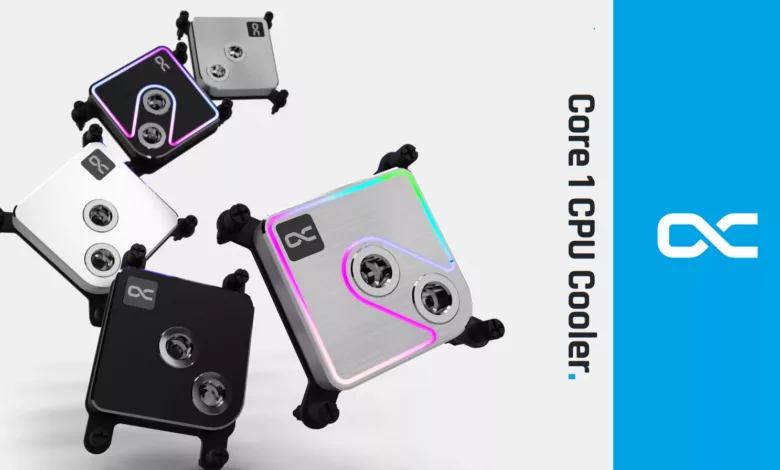

Depuis plusieurs semaines, Alphacool ne cesse de susciter le suspense avec de multiples teasers concernant son tout nouveau Waterblock pour processeur, le Core 1. Mais le suspense est terminé, car aujourd’hui le Core 1 est enfin révélé au grand jour.

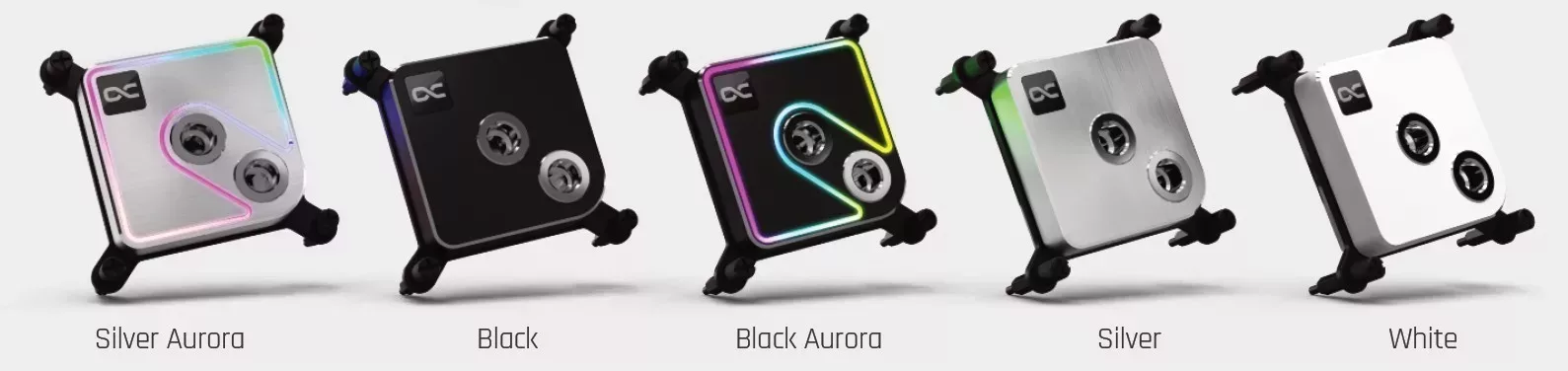

Pause Hardware a eu le privilège de mettre la main sur deux déclinaisons du Core 1, la noire et la noire Aurora (RGB). Mais ce n’est pas tout, le Core 1 sera disponible en cinq variantes distinctes pour satisfaire tous les goûts, incluant deux versions avec éclairage RGB (Aurora) et trois versions sans éclairage, à savoir Argent Aurora, Noir Aurora, Noir, Argent et Blanc. Cela offre une large gamme de choix, que ce soit pour ceux qui préfèrent un éclairage vif ou une esthétique plus sobre.

Dans notre comparatif de Waterblocks pour CPU publié en février dernier, où nous avons mis cinq Waterblocks en compétition, il est ressorti que tous les Waterblocks pour CPU actuels, quelle que soit leur marque, ont atteint une certaine maturité technique et que la conception technique interne est similaire depuis un certain temps. Les évolutions se situent principalement au niveau du design. Il semble qu’Alphacool soit conscient de cette réalité, car avec son Core 1, en plus d’une esthétique soignée, la marque met en avant un changement fondamental dans la conception technique d’un Waterblock.

Alphacool annonce que le Core 1 bénéficie d’une nouvelle conception avec une base à micro-ailettes croisées et un nouveau système de jet-plate en 3D. En ce qui concerne les tarifs, les Core 1 seront proposés à des prix variables en fonction de la version choisie.

• Alphacool Core 1 Black : 99,98 € TTC
• Alphacool Core 1 Silver : 99,98 € TTC
• Alphacool Core 1 White : 109,98 € TTC
• Alphacool Core 1 Aurora Black: 119,98 € TTC
• Alphacool Core 1 Aurora Silver : 119,98 € TTC

Sans plus tarder, nous vous invitons à un voyage passionnant à la découverte de ce petit bijou de refroidissement liquide, qui tombe à pic pour l’été et qui risque de sauver la peau de vos processeurs.

Emballage & Contenu

Tout comme l’emballage des AIO T38, qui ont été testés précédemment, le Alphacool Core 1 Black (et Aurora Black) sont conditionnés dans un emballage en carton brun, qui respire l’écologie et se prête à un recyclage rapide. Ces nouveaux fleurons se nichent dans un habitacle de 255 x 180 x 50 mm, pesant à peine moins d’un kilo (925 g).

Sur la face avant de l’emballage, en haut, on découvre un imprimé détaillé des dessins techniques du waterblock, qui se prolonge élégamment sur le côté. En bas de la face avant, la mention « CORE CPU BLOCK » en bleu, couleur emblématique de la marque Alphacool, apporte une touche originale à l’emballage. Il est surprenant que le logo de la marque et les mots « Core 1 » soient absents.

À l’arrière de l’emballage, on retrouve la même mention, avec une étiquette qui indique le modèle exact et le code article associé à l’identification sur la boutique en ligne d’Alphacool.

Lors de l’ouverture de l’emballage, nous découvrons le Core 1 soigneusement emballé dans un sachet en plastique, protégé par un calage en polystyrène préformé. À sa gauche se trouvent le guide d’utilisation et un sachet contenant l’ensemble du bundle.

En plus du CPU Core 1, le bundle comprend les éléments suivants :

• 1x Pâte thermale
• 1x Spatule pour étaler la graisse thermique
• 1x Kit de support de CPU AMD
• 4x Boulons filetés AMD
• 4x Manchons à visser
• 1x Kit de support pour CPU INTEL
• 1x Plaque arrière du noyau
• 4x Boulons filetés INTEL
• 4x Rondelles EVA
• 1x Adaptateur ARGB (pour la version Aurora)

Alphacool Core 1 : Les détails

Le CORE 1 est un bloc massif au design carré, rehaussé par des coins judicieusement arrondis. Le coin inférieur droit présente une courbe arrondie parfaitement prononcée, grâce à un rayon de filet plus important, ce qui confère au bloc une identité propre et une esthétique captivante.

Le TOP

Le Top Core 1 est fabriqué en laiton, et bénéficie d’un contour poli façonné avec précision par découpe CNC. Les deux modèles que nous avons sous les yeux, Black et Aurora Black, ont une finition noire texturée. Il est doté de deux filetages en laiton nickelé (2 x G1/4″), avec une entrée au centre et une sortie en bas à droite. À l’intérieur de la sortie, vous trouverez la gravure « Out » pour vous indiquer le sens de circulation et éviter toute confusion lors du montage. Cette indication claire assure un montage correct et permet d’éviter toute erreur de branchement.

Core 1 Aurora Black

La version Aurora présente un subtil bord translucide qui borde les côtés et vient contourner les deux filetages précités.

Caractéristiques Physiques

Le Alphacool Core 1 a été soumis à un test de pression à 0,8 bar pour garantir sa durabilité et ses performances. La température ambiante maximale de fonctionnement est de 60°C ! Eh bien, à 60°C, personne ne survivra pour vérifier si le produit tient vraiment le coup :p.

Avec ses 540g (532g notre balance), le CORE 1 noir démontre la densité significative des matériaux qui le composent. Heureusement, son prix n’est pas calculé au gramme, sinon cela aurait été une affaire bien coûteuse !

Les versions Aurora sont plus légères avec 500g. Cette différence de poids s’explique par la présence de la bande en plastique qui assure le rétroéclairage. Ce matériau plus léger se traduit logiquement par un poids global réduit.

Les deux versions du produit présentent les mêmes dimensions géométriques selon la fiche technique, mesurant 72x72x26.5 mm. Cependant, nos propres mesures peuvent montrer de légères variations. Par exemple, nous avons relevé une largeur/longueur de 70 mm au lieu de 72 mm.

Ne vous inquiétez pas, le Core 1 n’a pas rétréci, ces variations sont attribuables au calibrage du pied à coulisse utilisé. Différents instruments de mesure peuvent présenter de légères différences en raison de leur précision et de leur étalonnage spécifique.

Plaque Froide

La base ou plaque froide est en cuivre nickelé. Cette combinaison de matériaux offre à la fois l’excellente conductivité thermique du cuivre et la protection contre la corrosion et l’oxydation du nickelage. De plus, le cuivre assure une dissipation efficace de la chaleur du processeur, tandis que le nickelage offre une finition lisse et résistante pour une durabilité accrue.

La plaque froide adopte une forme carrée avec des courbes et des angles arrondis similaires à ceux du top.

Cependant, elle est plus petite, et mesure 60x 60 mm, ce qui représente un décalage de -10 mm de chaque côté. Pour assurer une fixation parfaite, elle est maintenue en place à l’aide de six vis plates à tête hexagonale.

Démontage du Core 1

Impatients de découvrir ce qui se cachait à l’intérieur du précieux Core 1, nous n’avons pas hésité à ôter rapidement ces 6 vis. Euh oui, comme vous, nous étions impatients de découvrir l’intérieur du Core 1, car c’est là que réside le point fort mis en avant par la marque allemande dans sa communication marketing à savoir, la nouvelle plaque 3D-Jetplate que nous apercevons en vue en haut en 2D sur la photo en bas à gauche.

Cross-slot : Micro-ailettes croisées

A droite, nous avons la face interne de la plaque froide du Core 1 qui est composée de micro-ailettes d’une épaisseur de 0,4 mm et espacées de 0,4 mm également. Alphacool revient à ses racines en utilisant une technique éprouvée de distribution du liquide de refroidissement à travers des micro-ailettes croisées pour assurer une répartition uniforme sur la base du bloc .

3D-Jetplate

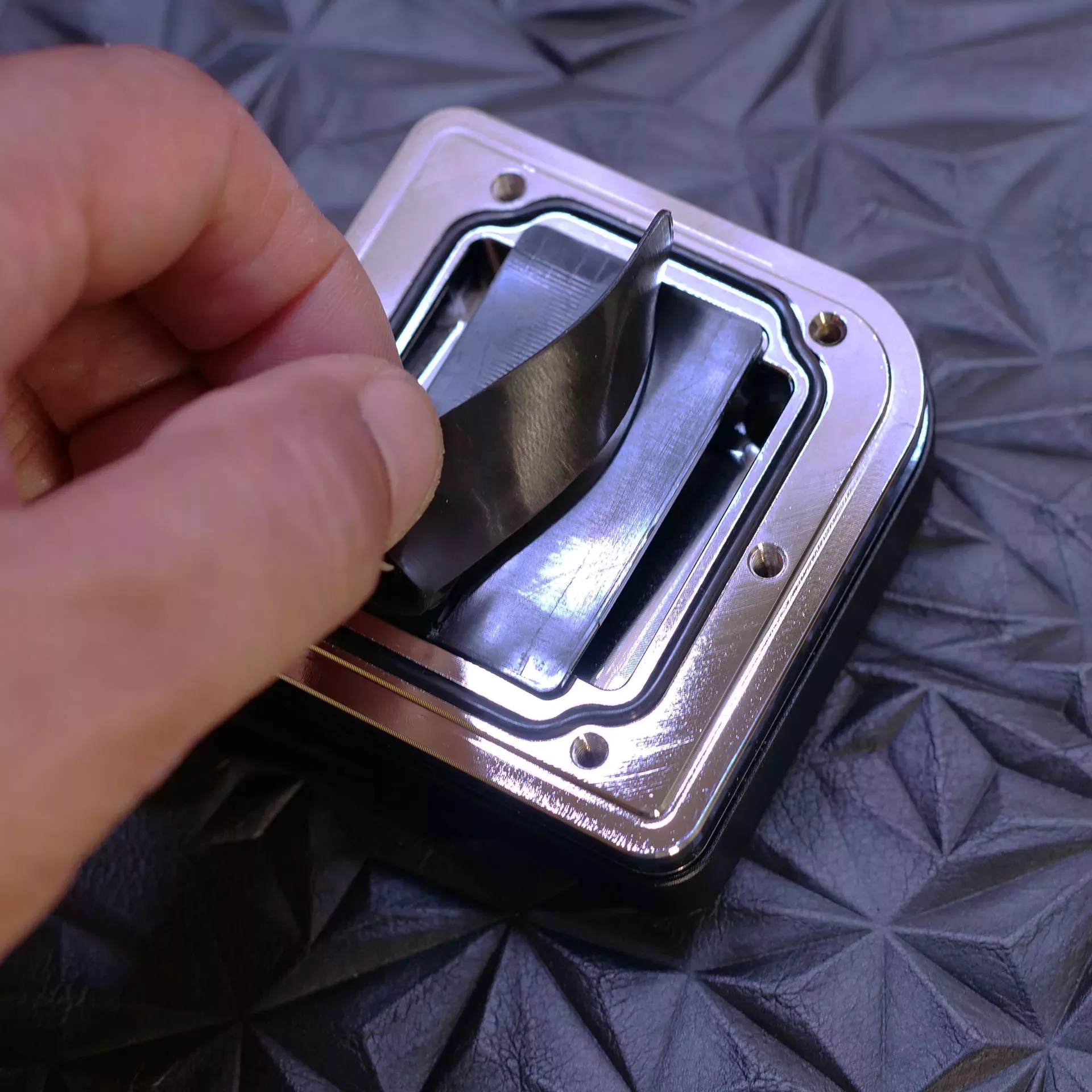

La Jet-plate du Core 1 est revêtue d’un joint plat en caoutchouc. En la retournant, les caractéristiques 3D de la Jet-plate se révèlent avec des formes inhabituelles, dont seule Alphacool détient le secret de leur intérêt. Une autre petite pièce complémentaire en plastique noir est également présente.

À l’intérieur du refroidisseur, des joints toriques garantissent un flux d’eau précis pour un refroidissement efficace. En examinant de plus près, on peut discerner clairement l’orifice de l’entrée situé au centre du bloc, ainsi que l’orifice de la sortie situé en haut à droite.

Fixation et installation

Avec le Core 1, Alphacool souhaite faire une révolution à tous les niveaux et pas uniquement sur la conception interne. En effet, les systèmes de fixation sont concernés aussi ! Alphacool a enfin simplifié le processus de fixation, en particulier pour les sockets AMD AM4 qui étaient un véritable casse-tête sur les séries précédentes.

Le bloc est livré sans brackets préinstallés. En fonction de la plateforme AMD ou Intel, il vous suffit de glisser les brackets dans les fentes prévues sur le contour au-dessus de la plaque froide.

AMD AM5

Pour les processeurs AMD, la plaque arrière d’origine sera utilisée. Il vous suffit ensuite de fixer les entretoises, de placer le bloc en position et de visser les manchons pour assurer un contact parfait.

Cette nouvelle méthode de fixation simplifiée facilite grandement l’installation du Core 1 sur les plateformes AMD AM5.

Intel LGA 1700

Pour le test, nous avons choisi notre plateforme Intel avec la ROG Z790 APEX. La première étape du processus consiste à positionner les écrous de la plaque arrière sur les 4 trous présents autour du socket.

La plaque arrière du Core 1 est spécifiquement conçue pour les sockets Intel, y compris le LGA 1700. Une fois installées, nous procédons au vissage des entretoises dédiées au LGA 1700 pour assurer une fixation solide. Ensuite, nous glissons les brackets Intel dans les fentes prévues à cet effet. Pour garantir une bonne dissipation thermique, nous appliquons une fine couche de pâte thermique sur notre processeur Intel i9-13900KS. Enfin, nous fixons le tout en place à l’aide de quatre manchons.

Core 1 Aurora : aRGB Showtime

Le Core 1 Aurora se connecte facilement au port 5v ARGB de la carte mère, ce qui permet d’obtenir un éclairage saisissant.

Il apporte une touche esthétique agréable qui ajoute un effet visuel impressionnant à votre configuration. Voici quelques photos illustrant son apparence et son éclairage remarquable.

Système et Protocole de test.

Système de test

Carte mère	ASUS ROG Z790 APEX
Processeur	Intel Core I9 13900KS OC : P-core 5400 / E-core 4500 @Vcore 1.225V
Pâte thermique	Alpahcool APEX
Mémoire RAM	G.skill 32 Go (2 x16) 7800 Mhz
Carte graphique	ROG Strix GeForceR RTX 2080 Ti OC edition
Bloc d’alimentation	Seasonic prime 1000W Platinum
Boitier	Cooler Master MasterFrame 700
OS	Windows 11 Professional 64-bit
Refroidissement	Boucle watercooling custom**

** Pour notre boucle watercooling qui va servir à tester nos waterblocks CPU, nous avons utilisé un système construit autour d’un combo pompe/réservoir Heatkiller avec pompe EK-D5 Vario, deux radiateurs 360 de 40 mm, et 6 ventilateurs avec pression statique avoisinant le 3 mmH2O. Les vitesses de rotations pompe/ventilateurs ont été réglées aux niveaux maximaux tout au long du test.

Protocole de test

Dans le but d’évaluer le Core 1 dans des conditions réelles et de le confronter à un waterblock de référence, nous avons choisi le Bitspower CPU Block Summit M, considéré comme l’un des meilleurs dans notre dossier de comparaison des différents waterblocks. Nous avons décidé de retester le Bitspower CPU Block Summit M pour obtenir des données actuelles, afin de garantir des conditions de test identiques et ainsi assurer une comparaison équitable entre les deux. Cette approche nous permettra d’obtenir des résultats fiables et de faire une évaluation objective des performances du Core 1 par rapport à un waterblock de référence.

Nous avons concentré notre test uniquement sur les performances thermiques en mesurant leur capacité de refroidissement. Les températures au repos, peu représentatives, ne sont pas mesurées.

Pour ce test, nous avons sélectionné un processeur Core i9-13900KS que nous avons réglé manuellement dans le BIOS. Nous avons fixé la fréquence des cœurs P à 5400 MHz et celle des cœurs E à 4500 MHz. Le Vcore a été fixé à 1.225V et la LLC (Load Line Calibration) à 8. En utilisant un overclocking manuel avec des valeurs fixes, nous nous assurons que tous les waterblocks sont soumis aux mêmes charges de travail. Cette approche nous permet d’obtenir des résultats comparables et de garantir une évaluation juste des performances du Core 1 en comparaison avec les autres waterblocks testés.

Le test de charge sera réalisé sous Cinebench R23 avec le Stress test qui dure 30 minutes. Cinebench est un test multiplateforme en conditions réelles, qui évalue les capacités matérielles de votre ordinateur. Les améliorations de Cinebench Release 23 concernent notamment la prise en charge des récentes évolutions au niveau des processeurs et des technologies de rendu, permettant ainsi d’évaluer de façon plus pertinente la capacité de Cinema 4D à tirer parti des nombreux cœurs et des nouvelles fonctionnalités des processeurs les plus récents. Et pour couronner le tout : il est gratuit ! Cinebench offre un test dans des conditions réelles, incluant des opérations courantes d’un utilisateur de Cinema 4D, pour ainsi mesurer de façon réaliste la performance d’un système. Le test est effectué trois fois pour s’assurer de la cohérence des températures relevées.

Lors de notre évaluation, nous accordons une importance particulière à la température maximale de chaque groupe de cœurs (P-Core et E-Core). Cependant, nous ne nous limitons pas uniquement à ces valeurs individuelles. Étant donné que les processeurs sont composés de plusieurs cœurs répartis sur leur die, il est essentiel de comprendre le comportement thermique sur la surface totale du processeur. C’est pourquoi nous prenons également en compte la température maximale moyenne de chaque groupe de cœurs, afin d’avoir une vue d’ensemble de la performance thermique du processeur dans son ensemble. Cette approche nous permet d’obtenir une évaluation complète et précise des performances de refroidissement des waterblocks testés.

Résultats

Performances thermiques

Le Alphacool Core 1 remporte une victoire indéniable. Bien que la différence soit peu significative en ce qui concerne la température maximale du P-Core, qui correspond à la température maximale mesurée sur un seul cœur, une analyse plus approfondie des températures de l'ensemble du cœur confirme l'avantage du Core 1. Il affiche une avance de 3 degrés Celsius sur la moyenne des températures maximales de l'ensemble du P-Core, ainsi qu'une avance de 5 degrés Celsius sur la température maximale et la moyenne des températures des E-Core. Ces résultats témoignent de la performance supérieure du Core 1 en termes de dissipation thermique et de refroidissement efficace du processeur dans son ensemble.

Conclusion
