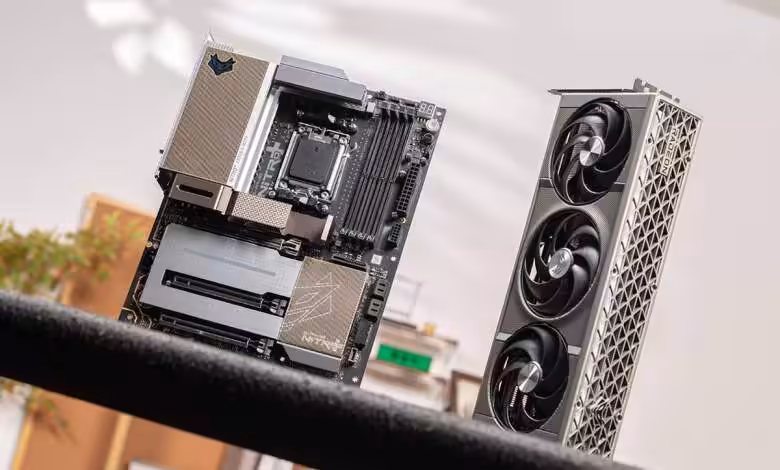

Sapphire Technology officialise PhantomLink, une approche ciblée du cable management GPU destinée aux configurations haut de gamme, sans remettre en cause la compatibilité avec les plateformes existantes. Plutôt que d’adopter une conception à connecteurs entièrement déportés, le constructeur propose une solution intermédiaire combinant une carte mère X870E de conception classique et une carte graphique RX 9070 XT capable de recevoir son alimentation via un connecteur dédié sur le PCB.
Au cœur de PhantomLink se trouve le connecteur GC-HPWR, issu du standard BTF 2.5, qui permet à la carte graphique de s’alimenter directement depuis la carte mère. Ce principe ne supprime pas l’usage du 12V-2×6, mais en déplace l’implantation. Le câble d’alimentation est désormais branché sur la carte mère, qui redistribue ensuite l’énergie au GPU via le PCB, libérant ainsi la face avant de la configuration de tout câble apparent.
Pour rappel, cette approche du GC-HPWR a été initialement introduite et popularisée par ASUS dans le cadre de ses plateformes BTF. Avec PhantomLink, Sapphire reprend ce principe de routage d’alimentation GPU, sans adopter pour autant une architecture back-connect complète, privilégiant une intégration plus souple et progressive.
PhantomLink et le standard BTF 2.5
Le concept PhantomLink repose sur le standard BTF 2.5 et son connecteur GC-HPWR, mais il ne supprime pas l’utilisation du 12V-2×6. Le principe consiste à brancher le câble d’alimentation directement sur la carte mère, qui redistribue ensuite l’énergie à la carte graphique via le connecteur GC-HPWR. L’objectif est avant tout esthétique, en libérant la face avant de la configuration de tout câble visible, tout en conservant une implantation plus propre et plus intégrée.
Cette approche ne fait toutefois que déplacer la problématique liée au 12V-2×6, sans l’éliminer. La fragilité potentielle du connecteur et les risques thermiques associés ne disparaissent pas, mais sont désormais transférés du GPU vers la carte mère, puisque l’alimentation transite par le PCB de cette dernière avant d’atteindre la carte graphique.
PhantomLink conserve néanmoins une approche ouverte et modulaire. Les cartes graphiques compatibles disposent d’un connecteur GC-HPWR amovible, leur permettant de fonctionner aussi bien sur une carte mère BTF que sur une plateforme classique utilisant un branchement 12V-2×6 direct. Une compatibilité croisée qui évite tout verrouillage et laisse à l’utilisateur le choix de son architecture.
Carte mère NITRO+ X870EA PhantomLink
La NITRO+ X870EA PhantomLink marque l’entrée de Sapphire sur le segment des cartes mères X870E. Au format ATX, elle adopte une conception haut de gamme avec une alimentation 16+2+1 phases reposant sur des DrMOS de 90 A, annoncée pour encaisser plus de 250 W de charge processeur.
La prise en charge de la mémoire DDR5 s’étend jusqu’à 8400 MT/s et au-delà en overclocking via quatre emplacements DIMM. L’extension est assurée par trois ports PCIe pleine longueur, accompagnés de quatre emplacements M.2, dont deux compatibles PCIe 5.0.
La connectivité réseau est assurée par un contrôleur Ethernet 5 GbE et du Wi-Fi 7, tandis que l’IO arrière intègre deux ports USB4. En façade, un connecteur USB-C 20 Gb/s est également présent. Sapphire met aussi l’accent sur la praticité avec un afficheur de diagnostic et des boutons de contrôle intégrés. La carte mère conserve toutefois une implantation classique de ses connecteurs, et ne s’inscrit pas dans une architecture back-connect.
Son rôle dans l’écosystème PhantomLink se limite au routage de l’alimentation GPU via le GC-HPWR, sans refonte globale de la disposition des connecteurs. Deux variantes sont prévues, une version classique au coloris titane et une Polar Edition à la finition plus claire, pensée pour les configurations blanches.
Carte graphique NITRO+ RX 9070 XT PhantomLink
En parallèle, Sapphire dévoile la première carte graphique AMD compatible BTF 2.5. La NITRO+ RX 9070 XT PhantomLink adopte un système d’alimentation hybride. Son connecteur PhantomLink peut être utilisé avec une carte mère compatible, mais il reste entièrement démontable afin de permettre l’utilisation d’un câble d’alimentation classique sur une plateforme standard.
La carte repose sur un système de refroidissement à trois ventilateurs et six caloducs. Le GPU est en contact avec un pad thermique à changement de phase Honeywell PTM7950, un choix de plus en plus fréquent sur les modèles haut de gamme.
La fréquence boost annoncée atteint 3060 MHz. Le backplate bénéficie d’un système de fixation magnétique pour un démontage rapide, tandis que les ventilateurs peuvent être retirés individuellement via un mécanisme à contact direct.
Là encore, deux déclinaisons sont prévues, une version sombre et une Polar Edition blanche, parfaitement assortie à la carte mère X870EA PhantomLink.
Une approche plateforme plutôt qu’un simple concept
Avec PhantomLink, Sapphire ne cherche pas à reproduire une approche back-connect complète, mais à cibler un point précis du cable management : l’alimentation de la carte graphique. En combinant une carte mère X870E de conception classique et une RX 9070 XT capable de recevoir son alimentation via le GC-HPWR, le constructeur propose une solution intermédiaire qui améliore la lisibilité du montage sans imposer une refonte totale de la plateforme.
Cette approche ne marque donc pas une adoption pleine et entière du BTF, mais une intégration partielle et pragmatique de l’un de ses principes clés. Le 12V-2×6 reste bien présent, avec ses contraintes connues, simplement déplacées vers la carte mère. PhantomLink n’élimine pas le problème, il en modifie l’emplacement et les implications, ce qui mérite d’être pris en compte par les utilisateurs les plus exigeants.
Pour une première incursion sur le marché des cartes mères, Sapphire s’appuie néanmoins sur une base technique visiblement éprouvée. Le choix du GC-HPWR, la cohérence du routage et la maturité globale de la plateforme suggèrent un recours à un écosystème industriel déjà bien établi. PhantomLink s’affirme ainsi moins comme une rupture que comme une tentative mesurée de transposer, côté AMD, une approche déjà explorée par ASUS, en laissant à l’utilisateur la liberté d’adopter ou non ce compromis.
