Douze fils se partagent désormais les 600 W réclamés par la carte, contre six avec son alimentation native. Cette répartition divise presque par deux le courant traversant chaque conducteur et ferait chuter leur température d’environ 20 °C.
Une RTX 5090 alimentée par quatre prises 8 broches

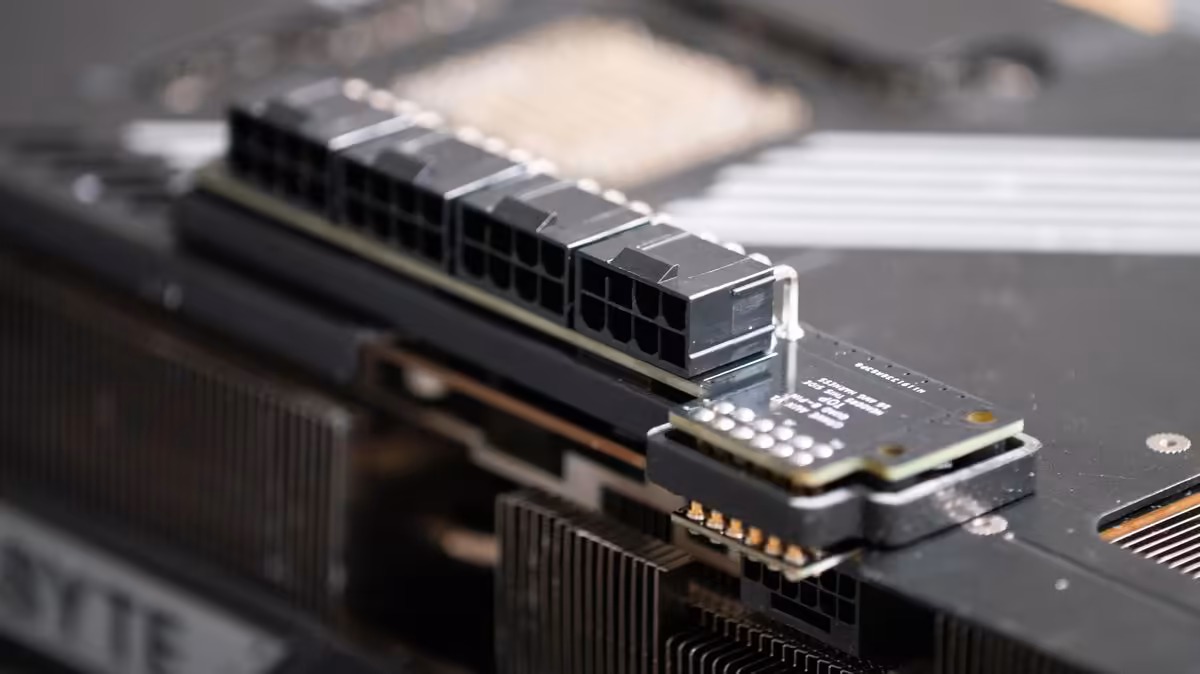

Le moddeur DallasGrave, déjà auteur d’un adaptateur double 8 broches soudé au connecteur 16 broches d’une RTX 5090, pousse cette approche plus loin avec son « Quad 2×8 Header Conversion ». La carte additionnelle accueille quatre connecteurs PCIe 8 broches directement sur le GPU, en exploitant les points de contact du 12V-2×6.
Le connecteur 16 broches d’origine peut ainsi rester utilisé en parallèle ou être complètement abandonné. Chaque prise 8 broches fournit trois conducteurs 12 V, soit douze fils pour répartir la charge au lieu de six.
À 600 W, DallasGrave mesure environ 4,1 à 4,4 A par fil, une intensité qu’il décrit comme presque parfaitement divisée par deux face au montage natif. Les broches de détection sont configurées pour autoriser 600 W.
Un essai poussé jusqu’à 800 W
Le circuit aurait également été testé à 800 W sur une carte équipée d’un shunt mod, avec un PCB maintenu autour de 45 °C. Des vidéos doivent documenter l’installation, les relevés de courant en direct et un test de charge continue de 24 heures.
Des backplates spécifiques sont aussi en préparation afin d’obtenir une intégration plus proche d’un produit d’usine. DallasGrave prévoit des variantes pour presque toutes les RTX 5090, Founders Edition comprise.
Le 12V-2×6 toujours sous surveillance
Cette initiative intervient alors que les signalements de connecteurs 12V-2×6 fondus continuent de s’accumuler. Des incidents ont notamment touché la RTX 5090 d’un média spécialisé ainsi qu’une carte utilisée pendant des essais de DLSS 5, avec une consommation ayant dépassé 600 W.
D’autres moddeurs ont déjà fait fonctionner la RTX 5090 exclusivement avec des prises 8 broches. Les dispositifs commerciaux n’ont pas tous convaincu : le connecteur à embout jaune de MSI, pensé comme un repère de sécurité, a présenté des traces de brûlure.
Le câble ROG Equalizer d’ASUS, commercialisé 50 dollars, soit environ 46 euros à titre indicatif, aurait lui aussi brûlé malgré sa fonction préventive. Même le système TempGuard d’ASRock n’a pas empêché la fusion d’un connecteur côté alimentation sur une station RTX PRO 6000 à 15 000 dollars, environ 13 800 euros.
Ce montage ne constitue pas une solution accessible au grand public, notamment en raison des soudures et de la perte probable de garantie. Il illustre toutefois le principal défaut d’une alimentation aussi concentrée : une légère hausse de résistance sur un contact peut provoquer un échauffement local important, là où davantage de conducteurs offrent une marge physique supérieure.
Source : DallasGrave on Reddit
