Les connecteurs 16 broches 12V-2×6 des RTX 5090 refont parler d’eux, cette fois pour leurs solutions plutôt que pour leurs problèmes. Après plusieurs cas de surchauffe et de fonte signalés, une réparatrice chinoise a trouvé une parade inattendue : remplacer le connecteur d’origine par un modèle aux broches plus épaisses. Une solution simple, presque artisanale, mais diablement efficace.
Pins plus épaisses, températures en baisse sur RTX 5090

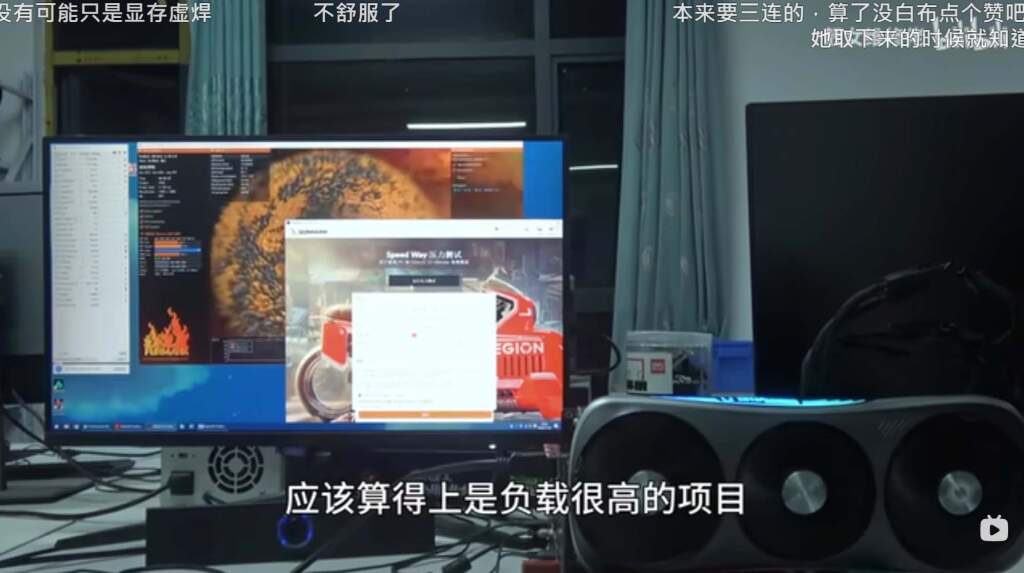

Dans sa dernière vidéo Bilibili, la technicienne remplace un 16 broches brûlé sur une ASUS ROG Astral RTX 5090 (au carénage blanc custom), puis mesure environ 40–50 °C au niveau du connecteur sous 600 W rapportés, et ce même avec l’adaptateur NVIDIA à 180 degrés encore en place. Selon elle, ce nouveau socket à broches d’alimentation visiblement plus épaisses limite la chauffe et la dérive de courant sur mauvais contact.
Le cas rappelle la sensibilité du 16 broches 12V-2×6 sur le très haut de gamme RTX 50 mais aussi certaines RX 9070 XT. La carte peut tirer plus de 50 A via les lignes 12 V ; si certaines broches font mauvais contact, les restantes encaissent l’excédent et surchauffent. Rien d’étonnant, la liste des connecteurs fondus sur RTX 4090 puis RTX 5090 s’est allongée malgré la révision 12V-2×6.

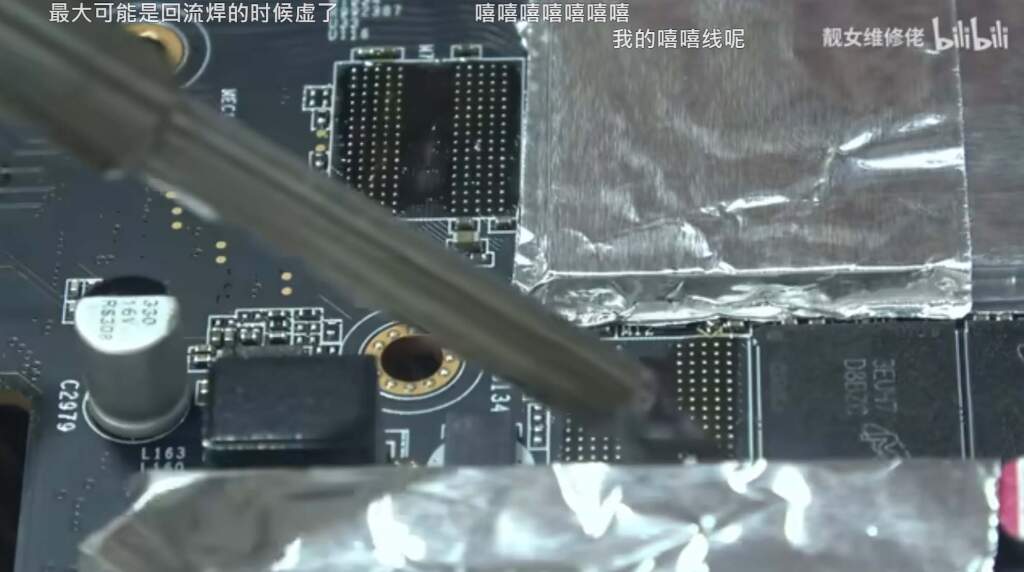

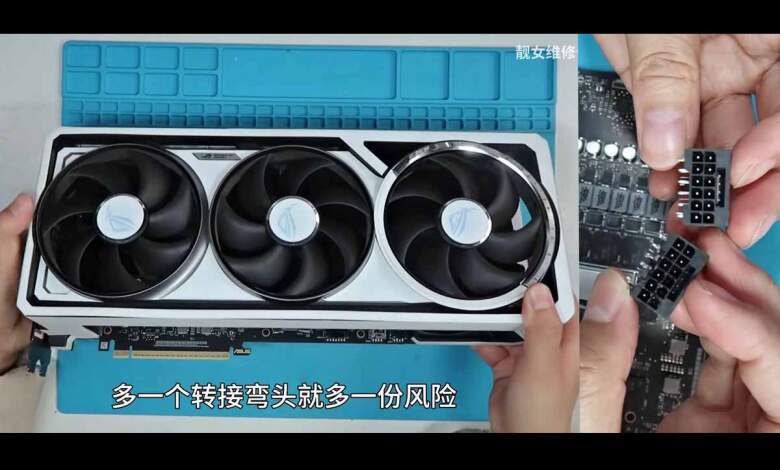

Ici, la carte est arrivée avec un socket 16 broches fondu côté GPU et un adaptateur à 180 degrés endommagé. La spécialiste dessoude le connecteur, nettoie les vias puis soude le nouveau modèle aux pins plus épaisses. Elle affirme avoir déjà réparé de nombreux échecs similaires et stocker ces pièces mises à jour. Elle recommande toutefois d’éviter les adaptateurs coudés et de brancher le câble directement : « il vaut mieux éviter les angles et maximiser le contact » selon la vidéo.
Pourquoi l’épaisseur compte

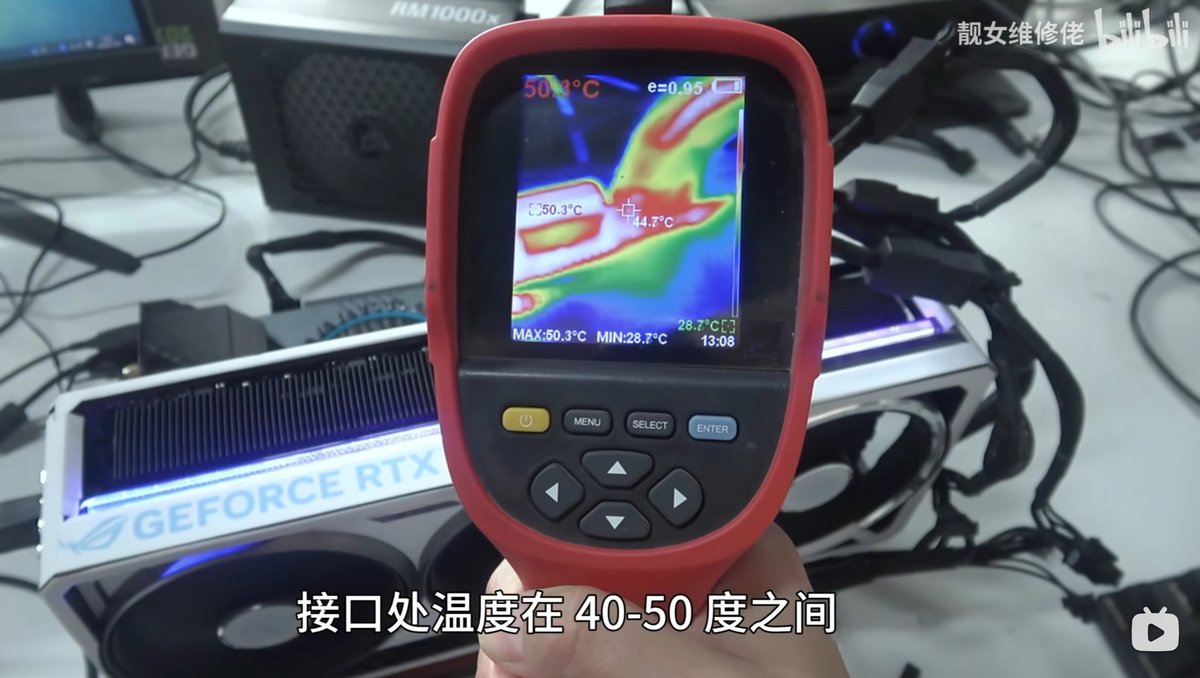

D’après Uniko’s Hardware, les connecteurs défaillants montrent souvent des broches fines brûlées à côté de plus épaisses restées intactes. Des surfaces de contact plus larges répartiraient mieux le courant. La caméra thermique de la réparatrice, à 45–50 °C autour du connecteur pour 600 W, va dans ce sens sur cet exemplaire, quand certains 16 broches dépassent les 100 °C dans les pires scénarios.
Il faut dire que cette réparation ne change pas les limites de conception du standard 16 broches. En revanche, elle offre une voie pragmatique pour réduire le risque sur les cartes RTX 50 existantes. Des fournisseurs de connecteurs revoient déjà leurs pièces avec des terminaux plus épais et de nouveaux câbles, tandis que d’autres ingénieurs explorent une mesure de courant par broche et des faisceaux améliorés pour détecter plus tôt un mauvais contact.
