Une GeForce haut de gamme donnée pour morte a fini par redémarrer après une recherche de panne bien plus complexe qu’un simple connecteur 12VHPWR endommagé. Le cas documenté par Northwestrepair met surtout en lumière une révision ancienne du PCB de la Founders Edition que des cartes donneuses plus récentes n’intègrent plus.
RTX 4090 : une panne classique en apparence, mais un diagnostic qui déraille
La carte reçue par l’atelier se comportait comme une panne no-post assez standard. Les vérifications ont porté sur les courts-circuits, l’état du connecteur, les tensions des rails, la logique de détection PCIe et le comportement thermique.
Même un reball complet du GPU n’a rien changé. À ce stade, la panne ne collait plus avec les défauts les plus fréquemment observés sur les GeForce RTX 4090 passées en atelier.
Un composant absent des cartes donneuses plus récentes

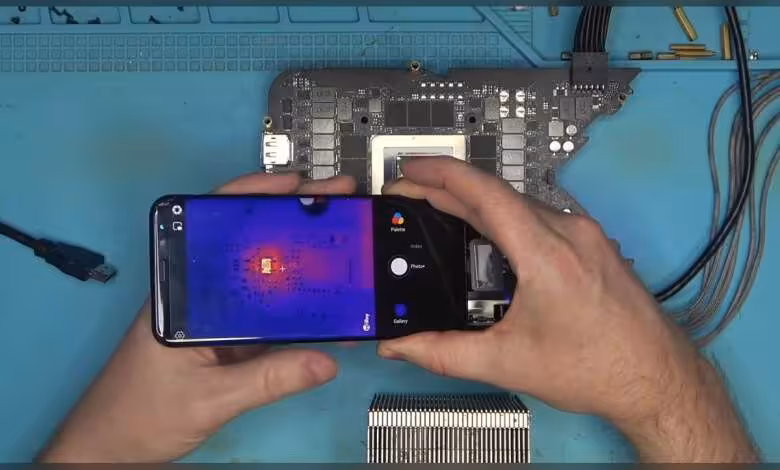

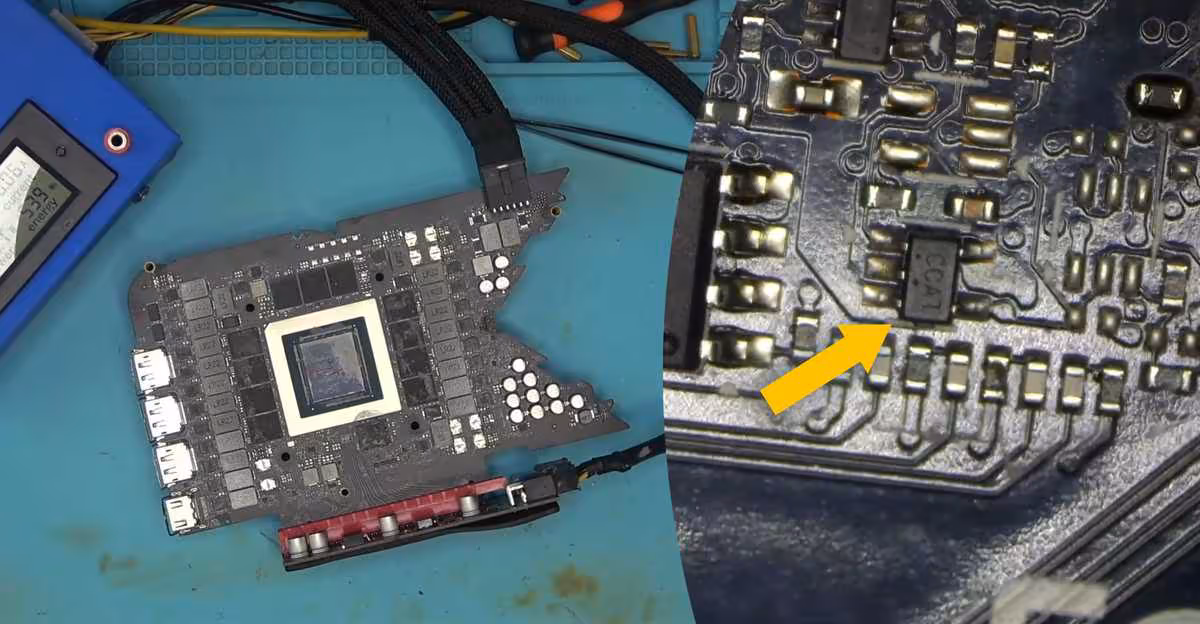

Le point de bascule est venu de l’analyse du chemin de signal de l’oscillateur. Avec l’aide d’une caméra thermique, le technicien a isolé une petite puce proche de l’alimentation mémoire qui chauffait anormalement.
Le point le plus intéressant est ailleurs : cette puce n’apparaissait pas sur plusieurs PCB donneurs de RTX 4090 Founders Edition plus récents présents à l’atelier. Trois ou quatre cartes ont été contrôlées, sans retrouver ce composant au même emplacement, ce qui suggère une modification du PCB par NVIDIA après les premiers lots.
Une remise en route grâce à une puce prélevée sur une carte Gigabyte
Une puce visuellement proche a finalement été récupérée sur une carte Gigabyte, puis ressoudée sur la Founders Edition. Le signal d’oscillateur attendu est revenu et la carte a de nouveau posté normalement.
La vidéo ne permet pas d’établir un lien direct entre cette modification de révision et un problème de fiabilité plus large. Elle confirme en revanche qu’au moins une partie des RTX 4090 Founders Edition a existé avec un agencement de composants différent, un détail utile pour les centres de réparation qui travaillent encore sur cette génération, trois ans après son lancement.
Pour les réparateurs, le point important n’est pas seulement la panne elle-même, mais la variabilité matérielle au sein d’une même référence. Sur une carte aussi dense qu’une RTX 4090 Founders Edition, une différence de révision peut compliquer le diagnostic, le choix d’un donneur et même l’interprétation d’un schéma de fonctionnement attendu.
Source : VideoCardz
