Pousser jusqu’à 750 W sur une seule prise 12V-2×6, sans flasher le BIOS ni toucher aux shunts : c’est le tour de force que vient de montrer le célèbre overclockeur allemand der8auer sur la ROG Matrix RTX 5090 d’ASUS.
Un 800 W « débloqué » par l’adaptateur BTF, pas par la carte
La ROG Matrix RTX 5090 est livrée avec un BIOS 800 W, mais celui-ci exige à la fois le connecteur 12V-2×6 et l’edge connector ASUS BTF. Avec uniquement le 12V-2×6 branché, la carte se limite à 600 W de board power. Même constat avec l’adaptateur GC-HWPR. Der8auer a donc disséqué la chaîne d’alimentation, en utilisant un riser et un banc de test dépouillé pour sonder les contacts du connecteur BTF.

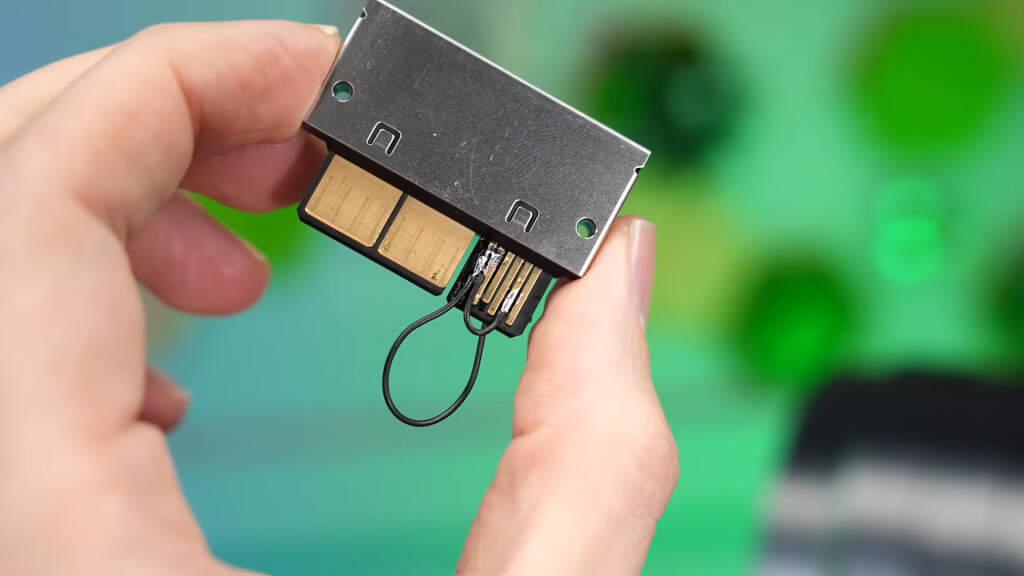

Premier indice : en pontant sur l’adaptateur le pin « présence » (plus court) avec la masse, l’outil GPU Tweak signale un « motherboard » connecté. Mais la consommation reste bloquée à 600 W, preuve qu’il faut aussi gérer les lignes de sense. En mesurant la résistance entre les sense pins du 12V-2×6 et les petits contacts de l’edge BTF, il identifie deux lignes critiques. En ajoutant deux fils supplémentaires et en reliant présence et les deux sense à la masse, l’adaptateur fait croire à la carte qu’un chemin BTF complet est actif, sans que le connecteur BTF ne transporte le moindre courant.

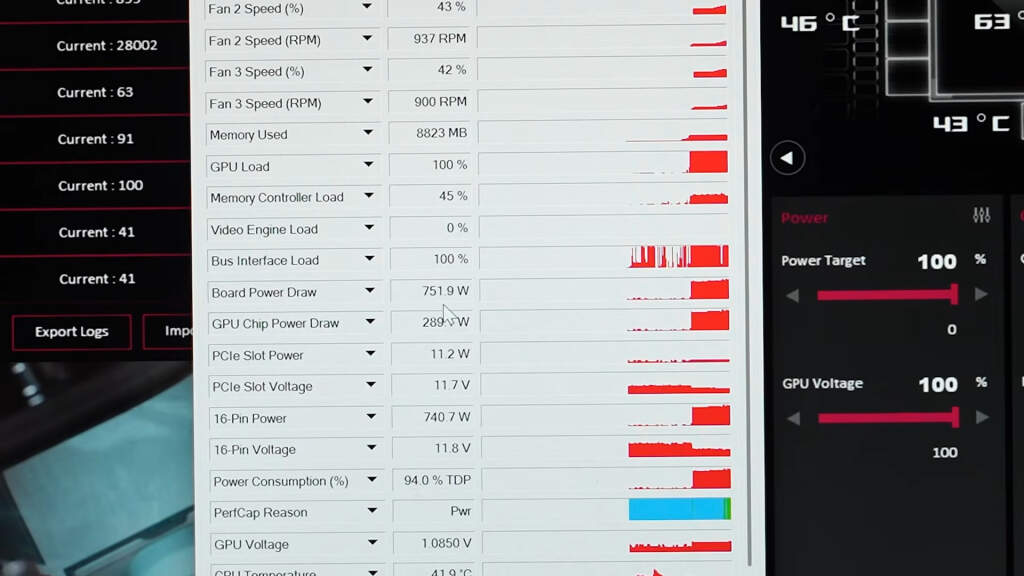

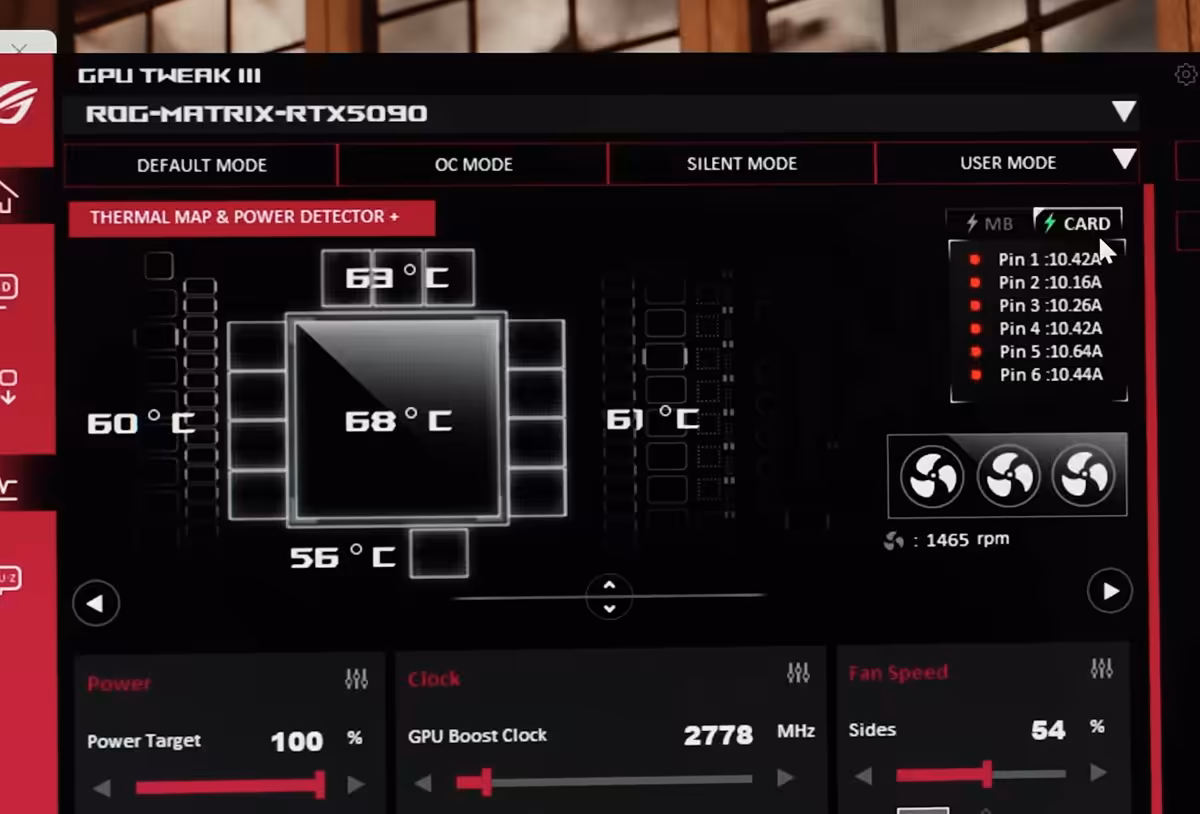

Résultat : le profil 800 W s’active, et GPU Tweak affiche environ 700 W, avec des pointes proches de 750 W, le tout via un seul câble 12V-2×6. Le courant par pin d’alimentation dépasse 10 A, la LED de statut près du connecteur vire au rouge, et le câble devient tiède, note-t-il. L’auteur insiste qu’il s’agit d’une démonstration technique, « pas une recommandation d’usage quotidien », l’ensemble dépassant clairement les spécifications du câble et du connecteur.
Pourquoi c’est intéressant, et pourquoi ne pas le faire
Le plus marquant tient au fait que la ROG Matrix RTX 5090 reste intacte : seule la modification de l’adaptateur BTF est requise, totalement réversible, sans shunt mod ni flash de BIOS. En pratique, cela ne présente pas d’intérêt au quotidien, mais confirme que l’activation du mode 800 W est possible via les pins de présence et de sense. Les configurations prévues pour un montage vertical n’ont d’ailleurs pas de voie simple pour profiter du BIOS 800 W sans ces détours.
Der8auer montre aussi qu’un simple overclocking personnalisé la place près de la 50e place au classement 3DMark Speed Way. Il faut dire que, pour aller plus haut, il faudra peut-être attendre une hypothétique RTX 6090.
