Dans l’univers hardware et gaming, on parle souvent de modding, d’impression 3D ou de restauration de vieux composants. Mais avant de fabriquer une pièce, encore faut-il pouvoir la modéliser correctement. Une carte graphique de collection avec un élément de carénage cassé, un boîtier ancien dont un cache a disparu, un support de ventilateur introuvable ou une façade que l’on souhaite modifier : dans tous ces cas, le problème commence par la géométrie de l’existant.
Une règle, un pied à coulisse et un peu de patience permettent de relever des dimensions simples. La méthode devient nettement moins confortable dès qu’il faut reproduire une courbe, un logement, un point de fixation, une zone en retrait ou l’interface entre plusieurs pièces. Lorsque le fichier CAD d’origine n’existe pas, ou qu’il n’est tout simplement pas accessible, le scan 3D peut devenir une base de travail beaucoup plus pratique.
C’est précisément l’intérêt du Revopoint MetroY Ultra dans les exemples que la marque nous a transmis. Les projets présentés ici viennent principalement de l’automobile et de la fabrication sur mesure, mais la logique est très proche de celle que l’on retrouve dans le modding PC : capturer la forme réelle d’un objet, l’importer dans un environnement de conception, puis dessiner une nouvelle pièce autour de cette géométrie au lieu de travailler à partir d’approximations.
Concevoir une pièce autour d’une Honda CB400 déjà modifiée

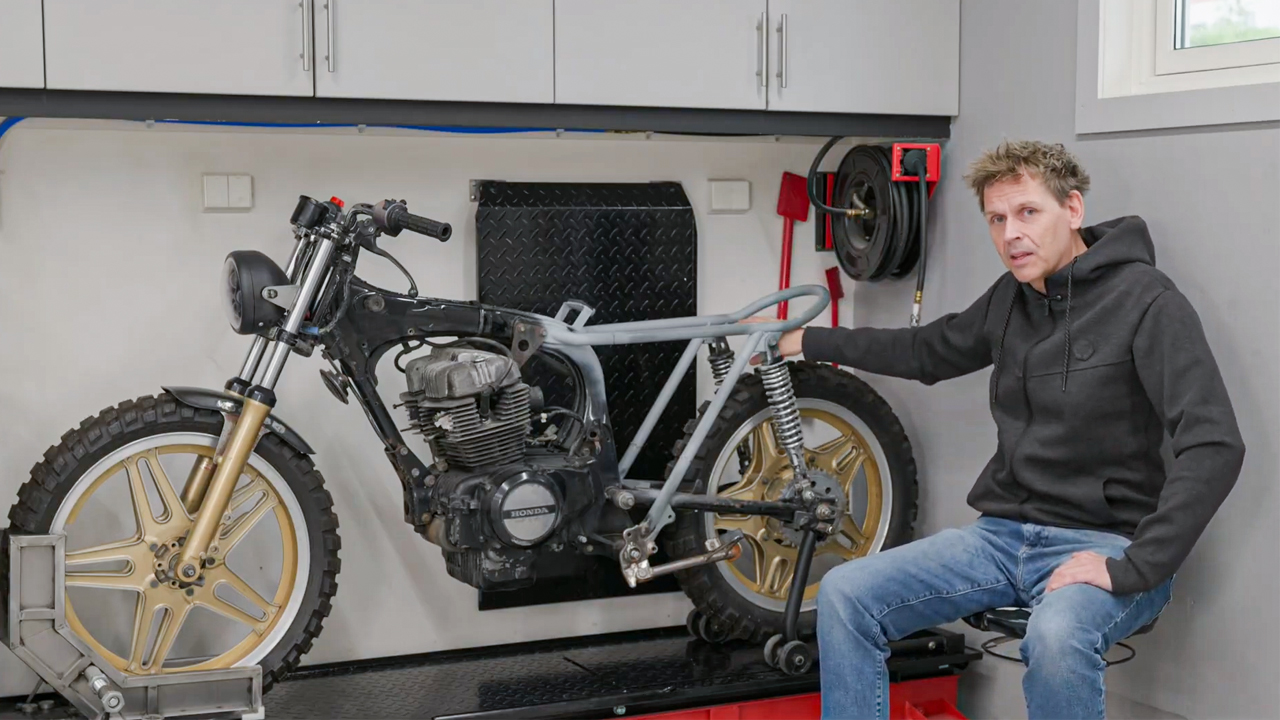

Le premier projet concerne une Honda CB400 de 1984 transformée dans le cadre d’une préparation personnalisée. L’objectif était de concevoir un support et une base de selle sur mesure tout en intégrant correctement le garde-boue arrière à un cadre qui avait déjà été modifié.
Sur ce type de réalisation, la méthode traditionnelle consiste souvent à travailler directement avec de la tôle ou de la fibre de verre. Cela fonctionne, mais le processus implique généralement plusieurs allers-retours : découpe, présentation de la pièce, ajustement, nouvelle découpe, ponçage, puis nouveau montage à blanc. Quand la géométrie du cadre n’est plus celle d’origine, ces corrections finissent presque par faire partie du processus de conception.

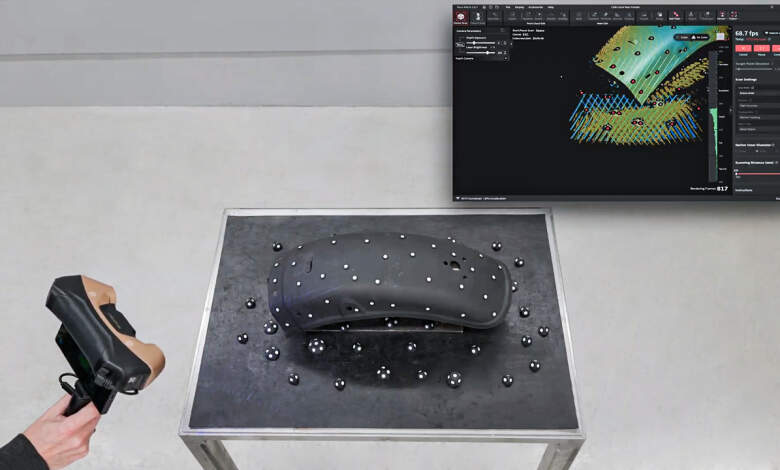

Le constructeur a choisi une autre approche. La moto avait déjà été numérisée et le MetroY Ultra a ensuite servi à scanner spécifiquement le garde-boue arrière sous plusieurs angles. Des marqueurs ont été placés sur la pièce et autour de celle-ci afin de stabiliser le suivi pendant l’acquisition. La face supérieure comme la face inférieure ont été relevées pour conserver non seulement la forme visible du garde-boue, mais aussi ses points de fixation et sa relation avec le cadre.

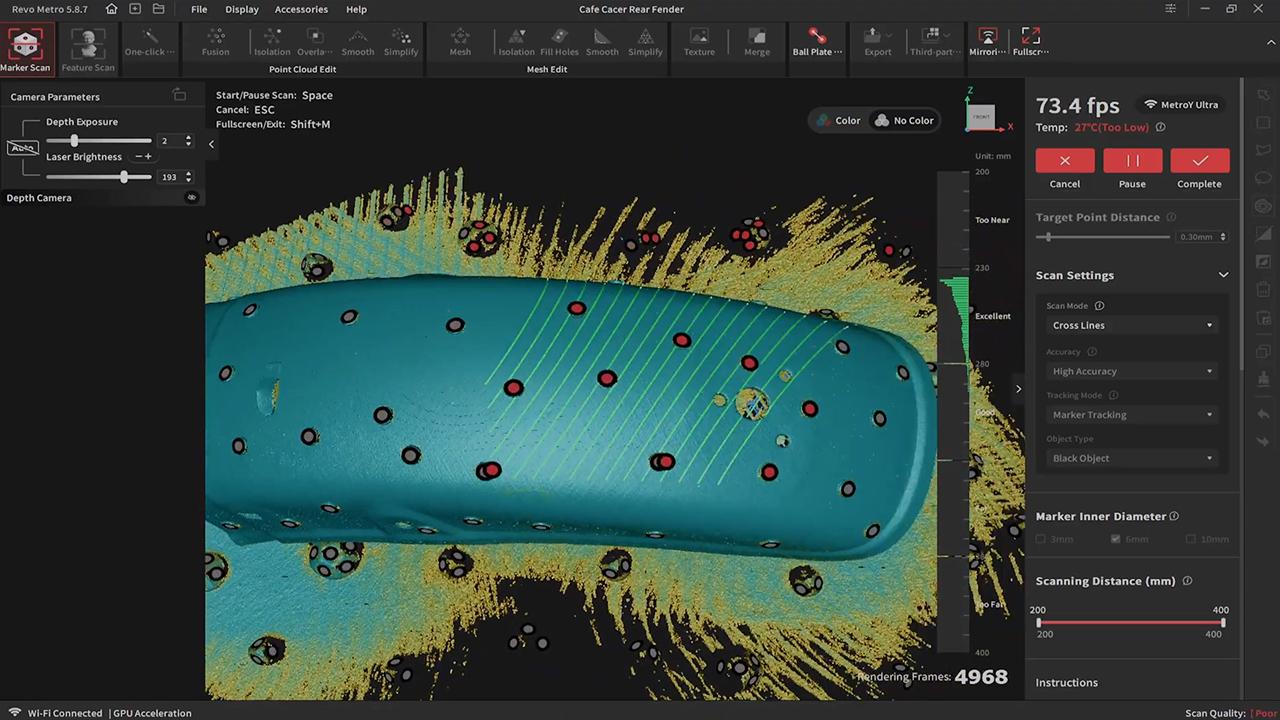

Les données ont été traitées dans Revo Metro, le logiciel de Revopoint. Le modèle brut demandait ensuite un peu de nettoyage. Certaines traces liées aux marqueurs pouvaient notamment ressembler aux véritables trous de fixation présents sur la pièce. Il fallait donc supprimer les artefacts du scan sans effacer les détails utiles à la conception.

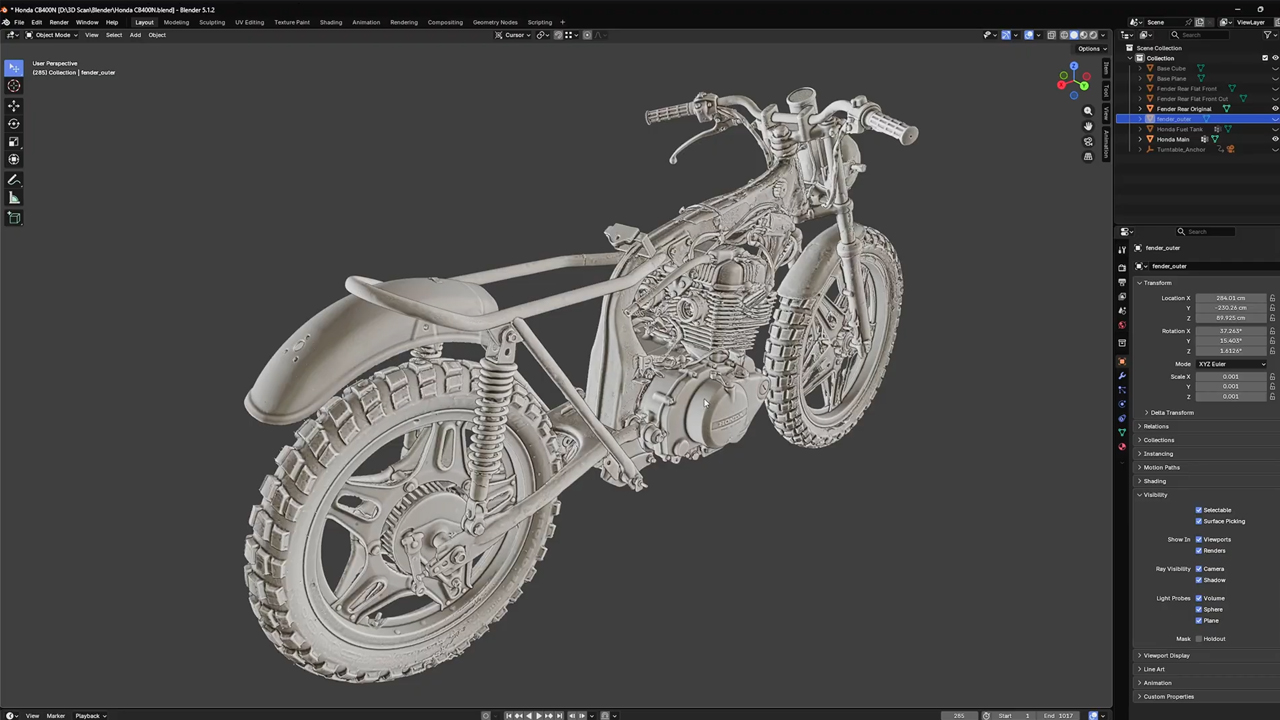

Une fois nettoyé, le scan du garde-boue a été combiné avec celui de la moto dans le logiciel de CAO. Le concepteur pouvait alors travailler directement autour du cadre et du garde-boue réels. Les découpes nécessaires pour épouser le châssis, les passages de câbles et les emplacements destinés aux inserts filetés ont été intégrés au modèle avant la fabrication.
C’est ici que le parallèle avec le hardware devient évident. Le même principe peut servir à recréer un cache cassé sur un boîtier, à concevoir un support autour d’une carte graphique précise ou à adapter une pièce de modding à un châssis existant. La forme complexe n’a plus besoin d’être reconstruite uniquement à partir d’une série de mesures : elle sert directement de référence dans le logiciel.
Numériser une calandre de Golf Mk1 pour ne pas repartir de zéro
Le deuxième exemple concerne une pièce plus simple en apparence : une calandre de Volkswagen Golf Mk1 Cabriolet. Pour un véhicule ancien, ce type d’élément peut pourtant devenir difficile à remplacer. Les données de conception d’origine ne sont généralement pas disponibles et les pièces que l’on retrouve sur le marché de l’occasion peuvent avoir été réparées, déformées ou modifiées au fil des années.
Pour une calandre, connaître seulement la largeur et la hauteur ne suffit pas. Il faut aussi tenir compte des profils périphériques, des ouvertures, des clips, des points d’accroche et de la manière dont l’ensemble vient s’intégrer avec les éléments de carrosserie environnants.

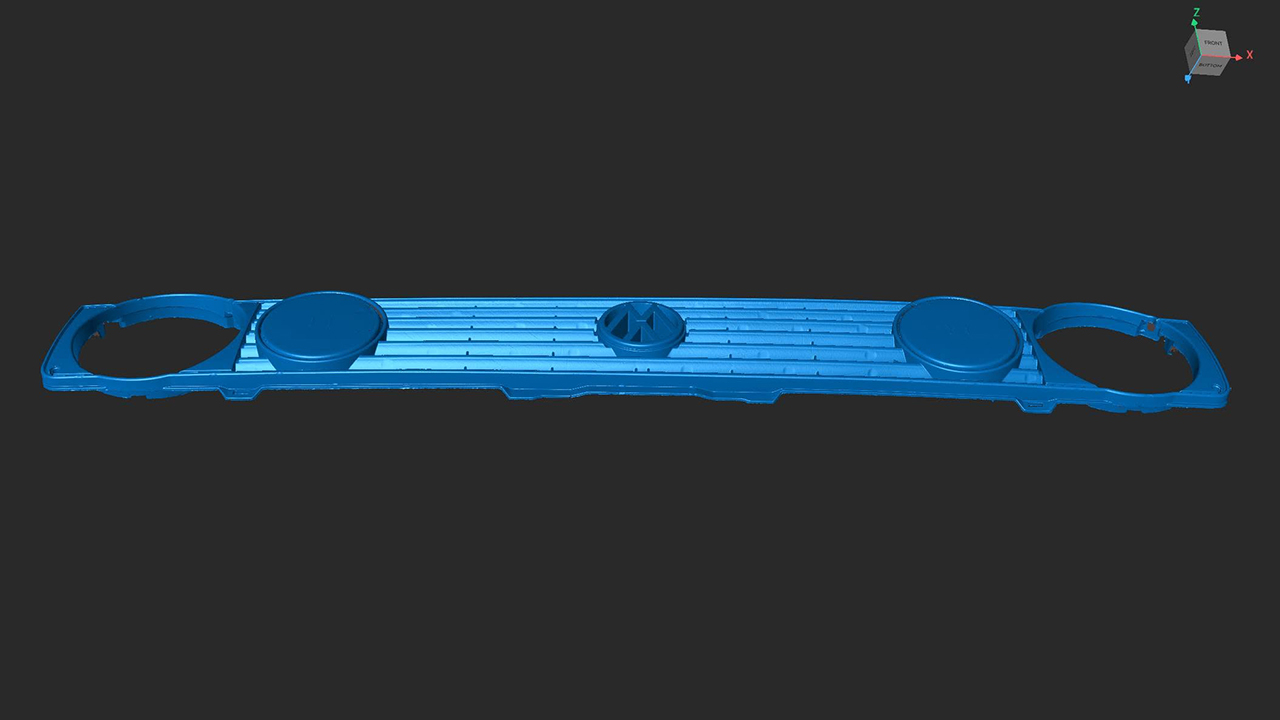

Le MetroY Ultra a été utilisé pour numériser directement la pièce existante et en créer une référence numérique. Ce modèle peut ensuite servir de base pour préparer une réparation, reconstruire une pièce, modifier certains détails ou simplement archiver la géométrie d’un élément devenu rare.
L’idée peut facilement être transposée à du matériel informatique ancien ou de collection. Une façade de boîtier discontinuée, un cache de baie, une pièce plastique d’un châssis devenu introuvable ou un élément esthétique d’une carte graphique peuvent perdre toute valeur pratique à cause d’un petit morceau cassé. Disposer d’un relevé 3D propre ne fabrique pas automatiquement la pièce de remplacement, mais cela évite au moins de repartir d’une feuille blanche pour la reconstruire.
Une surface noire et une pièce à ajuster au millimètre

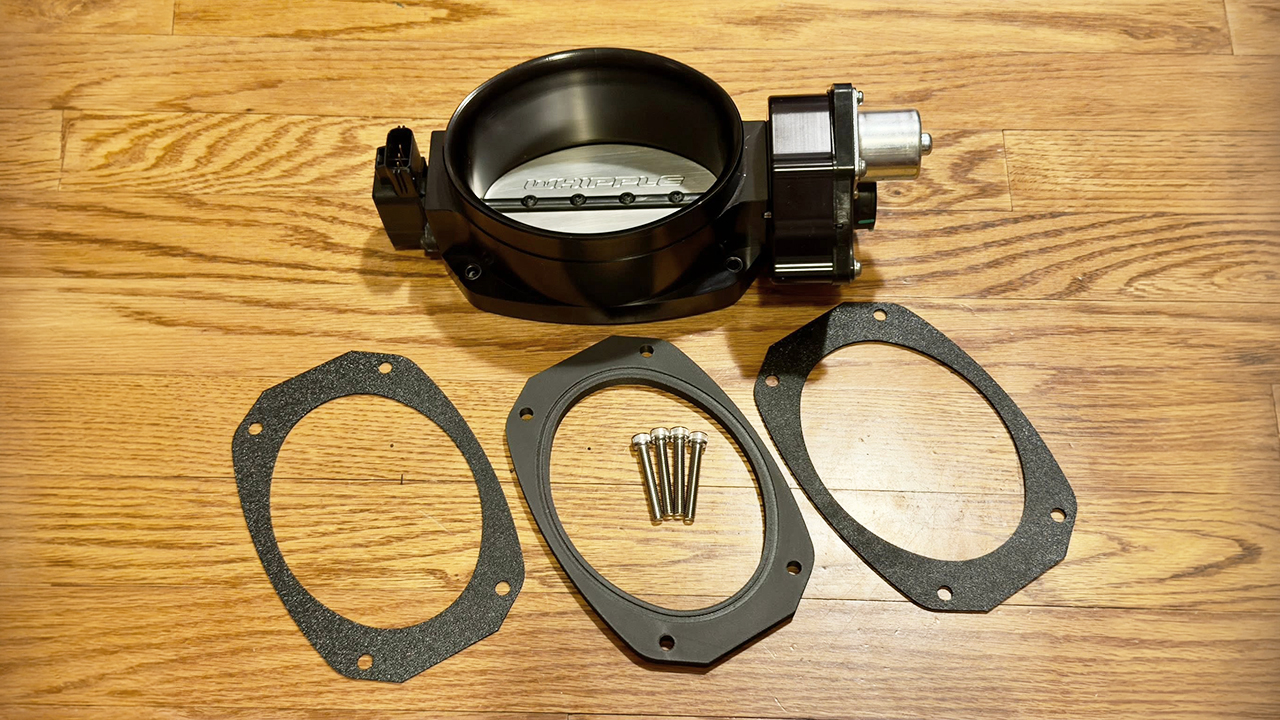

Le troisième projet se rapproche davantage d’une problématique d’intégration. Il concerne une configuration S197 modifiée équipée d’un corps de papillon Whipple de 132 mm. Le but était de concevoir un kit d’entretoise thermique adapté à cette installation précise.
Sur une préparation de ce type, quelques millimètres suffisent à créer un problème. La position des vis, le contour de la pièce, les dégagements disponibles et les éléments situés autour doivent tous être correctement pris en compte avant de lancer la fabrication.

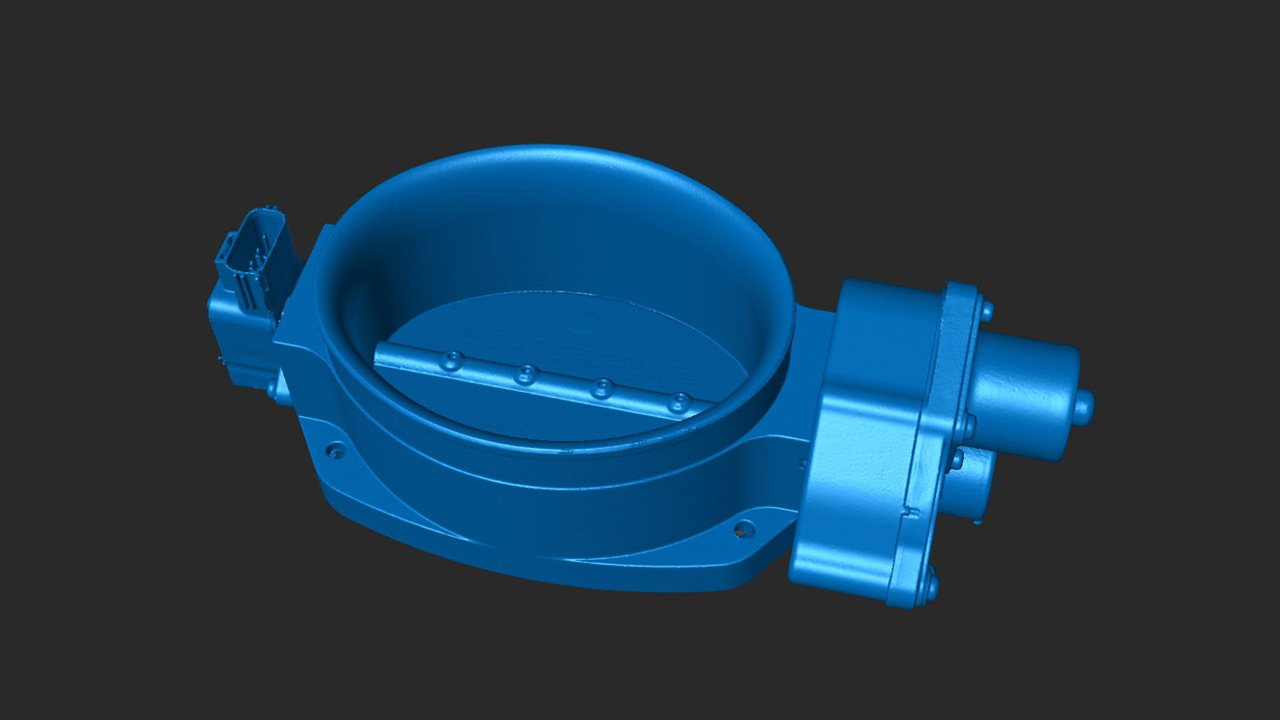

La pièce à numériser présentait en plus une surface noire, une caractéristique qui peut compliquer l’acquisition avec certains systèmes de scan optique. Revopoint indique que le MetroY Ultra a néanmoins permis de récupérer une géométrie exploitable sur les zones importantes pour la conception du spacer.
Là encore, l’analogie avec un PC est assez naturelle. Les composants sont remplis de surfaces noires, de renfoncements, de carénages et de zones de fixation. Pour concevoir un support de GPU, un shroud personnalisé, une pièce de watercooling ou un élément destiné à se loger dans un espace très contraint, pouvoir travailler directement autour d’une représentation numérique de l’existant peut faire gagner plusieurs prototypes.
Le scan 3D ne remplace pas la conception
Il faut toutefois bien distinguer le scan et la conception. Numériser une pièce ne produit pas automatiquement un fichier CAD parfait, prêt à être usiné ou imprimé. Le résultat doit souvent être nettoyé, interprété puis utilisé comme référence pour reconstruire la géométrie dont on a réellement besoin.
C’est justement ce que montrent les trois exemples. Le MetroY Ultra n’a pas conçu la selle de la Honda, reproduit tout seul la calandre de la Golf ou dessiné l’entretoise du montage Whipple. Il a fourni une base numérique correspondant à l’objet réel. La partie CAO reste ensuite entre les mains du concepteur.
Pour du reverse engineering, c’est déjà beaucoup. Lorsqu’un composant est ancien, modifié ou tout simplement dépourvu de fichiers de conception accessibles, le plus difficile est souvent d’obtenir un point de départ fiable.
Un usage qui dépasse largement l’automobile
Les trois projets fournis par Revopoint viennent du monde automobile, mais ils permettent surtout de comprendre la méthode. On part d’une pièce physique, on récupère sa géométrie, puis on s’appuie sur cette donnée pour réparer, reproduire ou créer quelque chose autour.
Pour les lecteurs de Pause Hardware, cela peut vouloir dire beaucoup de choses : restaurer un boîtier devenu rare, recréer une fixation cassée, concevoir un cache sur mesure, préparer un mod autour d’un composant existant ou simplement archiver la géométrie d’un objet que l’on ne pourra peut-être plus remplacer dans quelques années.
Le scan 3D ne transforme donc pas automatiquement une pièce cassée en fichier prêt à imprimer. En revanche, il évite de travailler à l’aveugle. Et dans un projet où tout doit s’emboîter correctement, c’est souvent la partie la plus précieuse.
Le Revopoint MetroY Ultra est disponible sur le site officiel du constructeur : global.revopoint3d.com/MetroY-CS-pausehardware Code campagne : REVOYCSPHW
Article réalisé en partenariat avec Revopoint. Les trois projets présentés ici nous ont été fournis par la marque. Il ne s’agit pas d’un test : nous n’avons pas eu le MetroY Ultra en main, et les performances citées sont celles annoncées par le constructeur. L’analyse et les réserves formulées dans cet article restent les nôtres.
