Test : ASRock Z390 Phantom Gaming X

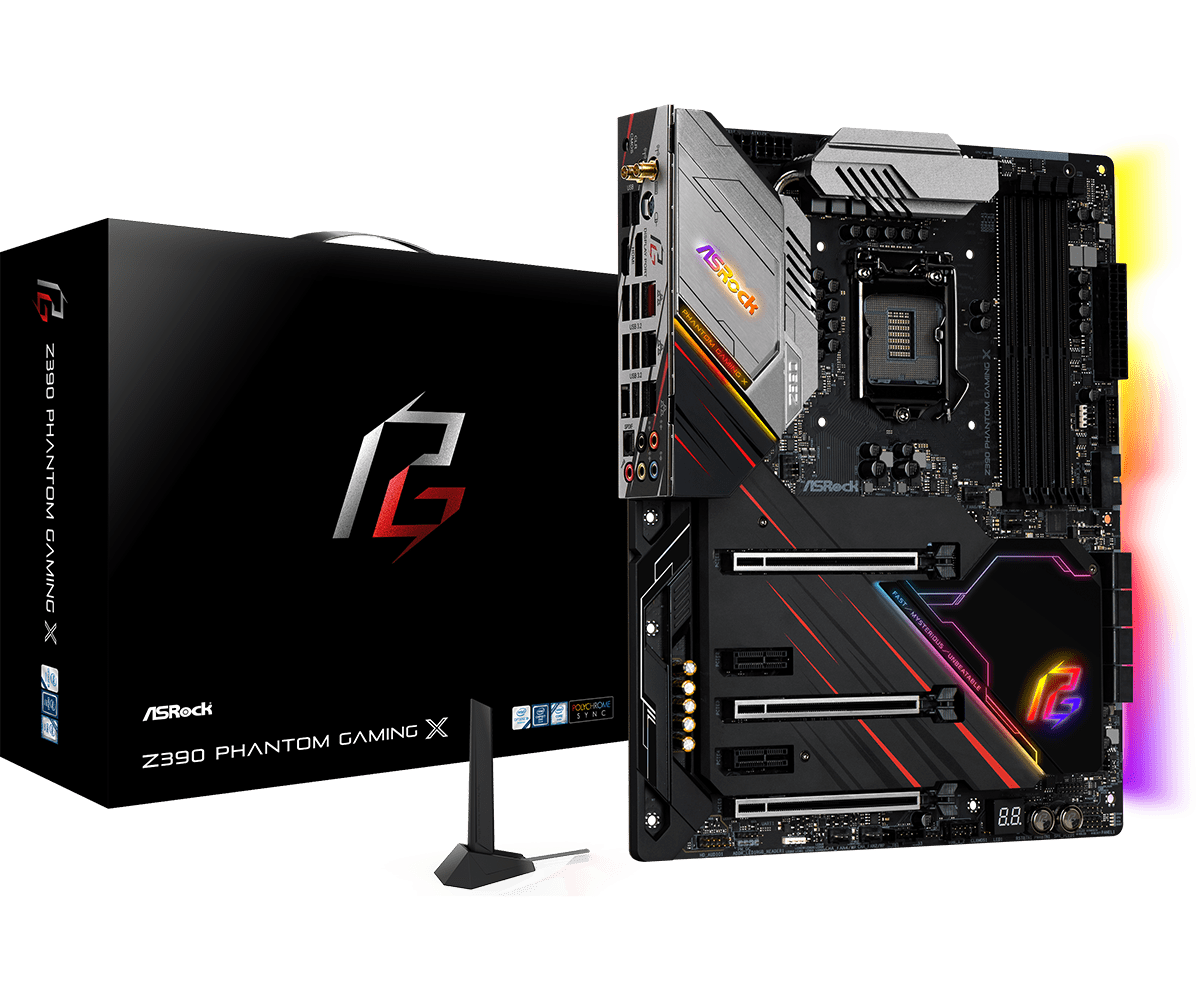

Présentation Le fabricant Taïwanais Asrock a renforcé sa gamme Z390 Phantom Gaming avec l'ajout de deux nouvelles cartes, notamment la Z390 Phantom Gaming X, qui vient voler la vedette à sa grande sœur la Z390 Phantom Gaming 9. Pour rappel, la gamme Phantom Gaming a été introduite l'année dernière comme une nouvelle catégorie destinée aux gamers. Les premières versions de la série Phantom Gaming avaient beaucoup de points en commun avec la série Taïchi, une autre série ''high end" du fabricant taïwanais . La Z390 Phantom Gaming X apporte plusieurs nouveautés intéressantes . En effet, elle embarque un VRM monstrueux à 14 phases, et propose un design retravaillé, tout en conservant l'identité de la série Phantom. De plus, elle possède un meilleur éclairage RGB comparé aux premières cartes de la série. Asrock a opté pour une armure métallique couvrant la zone des PCI-Express , et intégré un I/O Shield pré-monté. A l’arriéré nous avons une plaque noire en aluminium qui vient rigidifier l'ensemble . Notez que La Z390 Phantom Gaming X est la première carte mère équipée d'un WiFi 6 (802.11ax), qui promet une vitesse pouvant atteindre les 6 Gb/s. Page Suivante : Emballage et contenu Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Emballage et contenu La Asrock Z390 Phantom Gaming X vient dans un emballage sobre avec une finition bien soignée de type 'malle'. Sur le devant de la boite, on trouve le logo "PG" au milieu , et plus bas le logo Asrock avec le nom de la carte, ainsi que des logos de certaines technologies supportées par la Phantom Gaming X, le tout sur un fond noir .Sur le dos de la boîte on trouve une présentation détaillée des principales caractéristiques de la carte, évoquées ci-avant , et un overview du panneau I/O . En ouvrant la boite on tombe directement sur le bécane bien calée dans sa coque de protection en polystyrène, les traits rouges et gris qui représente la série Phantom nous sautent directement aux yeux. Les couleurs sont annoncées! L'intérieur, comme pour la plupart des cartes mères, est composé en deux compartiments, le premier accueille la carte mère, tandis que le deuxième contient le bundle de celle-ci. Il est bien fourni sans pour autant sortir du lot par rapport à ce qui se fait chez les concurrents, il contient, entre autres, les éléments suivants : - Guide d'installation et Support CD- 4 x Câbles SATA - 1 x ASRock SLI HB Bridge 2 Slots - 1 x antenne ASRock WiFi 2.4/5 GHz - 1 x tournevis Torx étoile - 3 x vis pour SSD M2- 3 x entretoises pour les slots M.2 Page Suivante : Caractéristiques & détails 1 Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Caractéristiques & détails 1 La Z390 Phantom Gaming X est basée sur un socket intel 1151 V2 qui a été introduit avec l'arrivée de la série Intel Coffee Lake . Pour rappel, le socket est toujours appelé 1151 et conserve la même surface, mais des changements ont été apportés sur l'architecture avec Coffee Lake. En effet, l'introduction des processeurs de 9ème génération ont impliqué une affectation de 18 broches et 14 VCC VSS supplémentaires pour répondre aux besoins en terme de puissance, notamment pour le Core I9 9900k avec ses 8 Cœurs / 16 threads . La Asrock Z390 Phantom Gaming X propose un design innovant totalement différent de la Phantom Gaming 9. Il n'a clairement aucun point en commun avec les cartes Taichi , contrairement à la Phantom Gaming 9. Sur l’arrière de la carte , une magnifique plaque métallique reprenant le même style globale, vient recouvrir partiellement la surface augmentant ainsi la solidité mécanique de la carte, et apportant une solution de dissipation passive au droit des VRM & Chipset et d'autres puces placées à l’arrière de la carte . Il s'agit donc d'une carte ATX ( 305 x 224 mm) avec un look sobre et sportif à la fois , reprenant logiquement les couleurs principales de la série Phantom. Sur la face avant le noir règne sur l'ensemble. Pour animer tout ce beau monde , viennent s'ajouter des traits en rouge et gris présents sur l'Armure et une partie du cache I/O, complétés par une touche élégante d’aluminium brossé . Une fois que la carte est en route , un éclairage RGB vient renforcer le visuel à plusieurs endroits , notamment à droite sur toute la hauteur de la carte, sur la zone du Chipset Intel, et sur le cache des connectiques I/O Pour le refroidissement des VRM, nous avons deux dissipateurs massifs en aluminium finition gris métal, offrant un look agressif qui s’intègre bien dans l’ensemble. L'espace autour du Socket est assez dégagé, et pourra accueillir n'importe quel ventirad / waterblock. Sur la partie basse , on trouve 3 slots PCI-E 3.0 x16 blindés, ainsi que 2 slots PCI Express 3.0 x 1. Ceux-ci sont entourés par une magnifique armure métallique qui vient renforcer le visuel de la carte, mais aussi assurer une dissipation passive de la chaleur (à l'aide de pads thermiques) dégagée par les SSD M2. L'armure est constituée de deux zones différentes , la première possède un éclairage RGB mettant en avant le logo "PG" entouré des lignes style "circuit imprimé" avec finition effet miroir , tandis que la deuxième partie couvrant les solts SSD m.2 se démarque par une finition granuleuse soignée. Pour accéder aux slots SSD m2, il faut démonter l'armure ! pas de panique, Asrock a pensé à tout , un tournevis Torx est fourni dans le bundle afin de faciliter l'opération . On note la présence de 3 pads thermiques fixés sur l'armure pour assurer la dissipation de la chaleur dégagée par le SSD M2. Cependant, nous trouvons cela peu pratique, car il faut aussi débrancher la prise d’éclairage RGB du chipset à chaque fois qu'on souhaite accéder aux slots M2, et mettre à nu le pad thermique de celui-ci. Nous pensons que Asrock aurait du concevoir la chose d'une manière différente, mais bien évidemment cela reste un détail . Page Suivante : Caractéristiques & détails 2 Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Caractéristiques & détails 2 Concernant le stockage, la Z390 Phantom Gaming X propose 3 emplacements SSD compatibles SATA3 6.0 Gb/s etPCIe jusqu’à Gen3 x4 (32 Gb/s), dont un au format 22110. le format 22110 est peu commun mais permet d'obtenir une plus grande capacité grâce au nombre supplémentaire de puces pouvant prendre place sur le PCB. La Z390 embarque 8 connecteurs SATA3 6.0 Go/s, compatibles RAID, NCQ, AHCI et Hot Plug , dont 2 gérés par un contrôleur ASMedia ASM1061. Lignes partagées... M2_1, SATA3_0 et SATA3_1 sont des lignes partagées. Si l'une d'entre elles est utilisée, les autres seront désactivées.Si le M2_2 est occupé par un périphérique M.2 SATA, le port SATA3_3 sera désactivé.M2_3, SATA3_4 et SATA3_5 sont des lignes partagées. Si l'une d'entre elles est utilisée, les autres seront désactivées.Lire PlusRéduire Pour les ports USB frontaux , Asrock a équipé la Phantom Gaming X de 2 connecteurs USB 3.2 Gen1 (contrôleur ASMedia ASM1074) et 1 connecteur Type C USB 3.2 Gen2 (contrôleur ASMedia ASM1562) Comme la plupart des cartes haut de gamme, la Z390 Phantom Gaming X possède un bouton "Power" et un bouton "Reset" directement implanté sur le PCB. A gauche de ces deux boutons, on note la présence d'un écran Dr. Debug. Les étiquettes P1.00 ( version bios) correspondent aux deux puces de BIOS 128Mb AMI UEFI (1 x BIOS principal et 1 x BIOS de secours) Fini la galère liée à l'installation du I/O shield ! Désormais, celui-ci fait partie intégrante de la carte comme ont peut le constater sur la photo à droite , vous ne risquerez plus de finir votre montage pc sans l'avoir installé au préalable dans le boîtier (n'est-ce pas Michel :p ) ! On est très bien servi niveau connectique, et c'est le moins que l’on puisse dire. le panneau arrière de la Z390 Phantom Gaming comprend: - 1 x Bouton Clear CMOS - 2 x Ports pour antennes wifi 6 - 1 x Port PS/2 pour Clavier/Souris- 1 x port HDMI- 1 x DisplayPort 1.2- 1 x Sortie optique SPDIF- 3 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (ReDriver) - 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (ReDriver) - 4 x USB 3.2 Gen1 Ports (Intel® Z390) (Protection contre les décharges électrostatiques)*- 3 x port LAN RJ-45 avec LED (ACT/LINK LED et SPEED LED) - 1 x Bouton Clear CMOS - Connecteurs jack HD Audio plaqués Or La partie réseau sur la ASRock Z390 Phantom Gaming X est assurée par deux contrôleurs Intel I2119V & Intel I211AT (ports noirs), tandis que le port 2.5 G LAN (rouge) est assuré par un contrôleur Realtek Dragon RTL8125AG. Le WiFi 6 est quant à lui géré par un module Intel 802.11ax . Page Suivante : Modules de régulation de tension (VRM) Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Modules de régulation de tension (VRM) La Z390 Phantom Gaming X d’ASRock est dotéé d’un module VRM à 14 phases configuré en (6 x 2) (1 x 2). Selon Techpowerup Asrock a retenu le choix d'un contrôleur PWM Intersil ISL69138 qui prend en charge un maximum de sept phases. Afin de d’assurer les 14 phases, Asrock utilise quatre doubleurs Intersil ISL6617A (Doubleur PWM avec fonction de monitoring à la sortie) situés à l’arrière de la carte. Afin de multiplier les phases Vcore, ASRock a également opté pour des doubleurs pour le SOC (Uncore). Pour rappel, Uncore désigne l'ensemble des composants d'un processus ne faisant pas partie du noyau, mais qui est essentiel à la performance du core . les étages d'alimentations pour le Vcore & Uncore sont assurés par des puces Vishay SiC634 (50 Amp) L’alimentation du processeur est assurée par deux connecteurs connecteur 8-pin + 4-pin 12V . La Z390 Phantom Gaming X peut fournir une puissance maximale de 600A, ce qui est largement au dessus de ce que tout 9900K pourrait réclamer même en Overclocking extrême sous LN2. Le système VRM de la Gaming X est donc largement suffisant (voir surdimensionné) pour pousser votre i9 dans ses derniers retranchements. Page Suivante : Le Bios Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Z390 Phantom Gaming X : Bios Voici un overview du Bios en images. Celui-ci est très complet , l’overclocking est présenté sous 3 volets (CPU, DRAM , Voltage). La mise à jour du Bios est très simple, Asrock propose de la faire via une connexion internet. On regrette l'absence du français dans les options de langue . Page Suivante : Logiciels Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Z390 Phantom Gaming X : Logiciels Asrock Live Update & App Shop Asrock Live Update & App Shop est une application est très pratique pour télécharger tous les pilotes de la carte mère ainsi que les applications annexes en un seul clic. Plus besoin de télécharger chaque pilote à part sur le site . Asrock Phnatom Gaming Tunning Avec l'application Phnatom Gaming Tuning, Asrock donne la possibilité de choisir entre 3 modes prédéfinis, mode performances, mode normal , et mode Eco. Nous avons également la possibilité de faire un overclocking manuel depuis le bureau et de gérer les courbes de ventilation, ce qui est vraiment pratique. Toutefois, pour un "vrai" overclocking, nous vous conseillons de passer directement par le Bios. Asrock Phnatom Gaming 2.5G Lan Cette application détecte tous les logiciels connectés au réseau, et permet de favoriser automatiquement le trafic des jeux en ligne afin d'offrir une expérience fluide. Asrock Polychrome RGB Comme la plupart des cartes mères récentes, la Phantom Gaming propose via son logiciel Asrock Polychrome RGB une solution complète de contrôle de l’éclairage RGB LED (compatible Asrock Polychrome). L'application fonctionne bien globalement, cependant nous avons rencontré des bugs mineurs pendant l'utilisation qu'on a pu résoudre en redémarrant l’application. Page Suivante : Performances Audio Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Performances Audio Au niveau de l'audio , l'ASRock Z390 Phantom Gaming X reste dans les standards qu'on attend des cartes mères modernes et propose des fonctionnalités qu'on aime voir sur ce type de cartes, à savoir le port S/PDIF . Asrock a choisi un Realtek ACL1220 épaulé par un amplificateur NE5532 . L'ensemble n'est pas mauvais, mais pour une carte de cette envergure, le choix nous semble étonnant par rapport à la concurrence (Seulement 4 Nichicon Gold pour la filtration Audio). Pour la gestion du son depuis le bureau, nous avons droit à Sound Blaster Cinema 5, qui offre une expérience audio intéressante notamment avec la technologie Reality 3D qui permet d'activer le son surround 5.1/7.1 pour un niveau supplémentaire d'immersion même avec un simple casque ou un ensemble de haut-parleurs stéréo. Pour tester les performances Audio, nous avons utilisé Right Mark Audio Analyzer, les résultats sont sur la photo ci-dessous : Page Suivante : Appréciation & Conclusion Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion Appréciation & Conclusion Avec tout le cirque médiatique et le bruit engendrés par les nouveaux processeurs AMD RYZEN série 3000 (chipset X570), certains ont oublié qui règne toujours en maître dans le domaine des jeux vidéos, mais pas Asrock. En effet, le fabricant Taïwanais a renforcé sa gamme Z390 Phantom Gaming avec l'ajout de deux nouvelles cartes et notamment la Z390 Phantom Gaming X qui vient détrôner la Z390 Phantom Gaming 9, qui était jusqu'à présent le flagship de la gamme Phantom Gaming. La Z390 Phantom Gaming X mérite largement sa place en tête du classement des cartes Z390 chez Asrock. La carte embarque un VRM monstrueux à 14 phases, et propose un design amélioré, tout en conservant l'identité de la série Phantom. De plus, elle possède un meilleur éclairage RGB comparé aux premières cartes de la série. Malgré une partie Audio légèrement en retrait par rapport à la concurrence , la Asrock Z390 Phantom Gaming X reste un choix très intéressant pour ceux qui recherchent une carte Z390. Notez que La Z390 Phantom Gaming X est la première carte mère équipée de la technologie WiFi 6 (802.11ax) qui promet une vitesse pouvant atteindre les 6 Gb/s grâce à la carte Intel AX200 . La Z390 Phantom Gaming X, Asrock figure parmi les meilleures du marché à l'heure actuelle avec un prix nettement plus compétitif que les solutions haut de gamme concurrentes. Sommaire (Cliquez) 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion [metaslider id=2815 cssclass=""] Sommaire 1- Principales Caractéristiques 2- Emballage et contenu 3- Caractéristiques & détails 1 4- Caractéristiques & détails 2 5- Modules de régulation de tension (VRM) 6- Z390 Phantom Gaming X : Bios 7- Z390 Phantom Gaming X : Logiciels 8- Performances Audio 9- Appréciation & Conclusion
