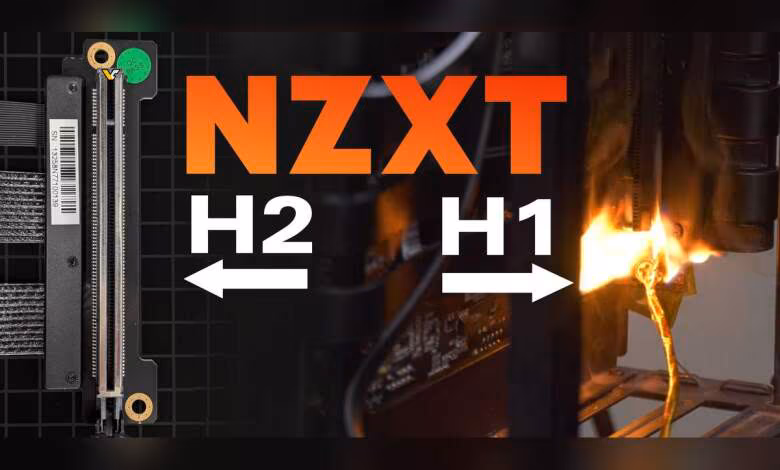

Cinq ans après le rappel du H1, NZXT revient avec une réponse technique détaillée et un H2 Flow qui corrige le mode de défaillance à la source et que nous avions d’ailleurs testé dès son lancement.
NZXT H2 Flow : conception du riser et corrections structurelles
NZXT précise que le H2 Flow adopte un entretoise épaulée séparant mécaniquement la vis de la carte PCB du riser, assurant un jeu physique constant. Toutes les couches cuivre autour des perçages sont reliées au plan de masse exclusivement, sans trace d’alimentation à proximité.
Des unités de test DVT ont circulé sans anneau « screw pad » visible. NZXT indique que les versions post-PVT et production l’intègrent, et que l’absence de pad sur les échantillons précoces ne modifie pas la sécurité électrique compte tenu du routage.
Retour sur le H1 : cause racine et rappel de 2021
Le H1 cumulait deux facteurs : une vis de fixation pouvant interférer avec la zone du trou de vis du PCB, et une piste d’alimentation trop proche de ce perçage. Dans certaines conditions d’assemblage, la vis pouvait ponter l’alim vers la masse, provoquant un court-circuit et des « thermal events ».
En février 2021, la U.S. Consumer Product Safety Commission a classé le H1 comme risque d’incendie. En cause, des vis métalliques reliant l’assemblage du riser PCIe au châssis, susceptibles d’entrer en contact avec le plan 12 V du PCB. Environ 32 000 unités ont été concernées aux États-Unis, plus des unités au Canada.
NZXT avait reconnu un défaut de garde autour du plan 12 V dans le PCB du riser. Le kit de vis en nylon réduisait le risque, sans corriger l’erreur de conception si des vis métal étaient réinstallées par la suite.
Impacts pratiques pour le riser PCIe 5.0 du NZXT H2 Flow
Le H2 Flow isole la fixation mécanique et verrouille le routage autour des perçages au plan de masse, supprimant le mode de défaillance observé sur H1. Le message est clair pour les intégrateurs : le risque n’est plus dépendant du choix de vis ni d’un aléa d’assemblage.
Cette approche ramène la discussion sur des critères classiques de boîtiers à riser haut débit : tenue aux tolérances, robustesse mécanique et marge électrique. C’est aussi un signal utile pour les OEM qui multiplient les PCIe 4.0/5.0 risers dans des châssis compacts.
