Moore’s Law is Dead a mis en ligne des informations sur les futures RTX 40 Ada Lovelace de NVIDIA. La nouvelle gamme RTX 40 Ada Lovelace de NVIDIA a un lancement prévu au troisième trimestre.

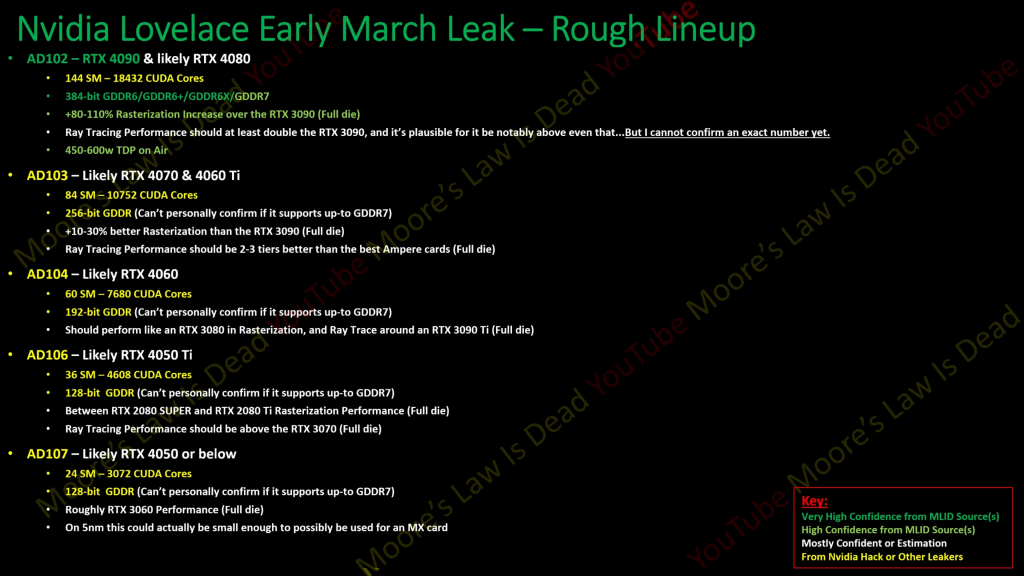

NVIDIA RTX 40 – AD102

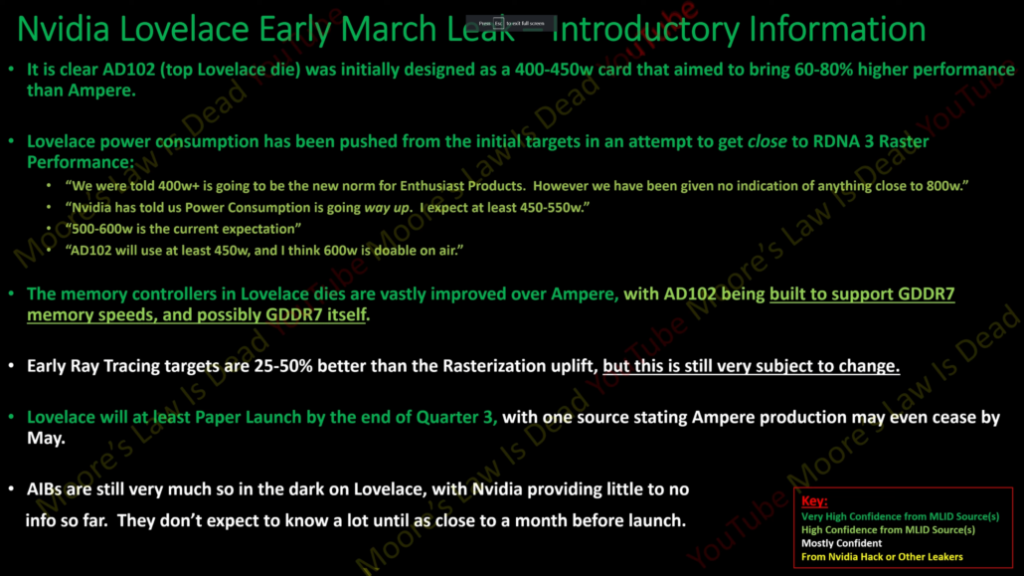

MLID démonte en premier les rumeurs sur des chiffres de puissance allant jusqu’à 850W. Mais c’était valable sur des cartes de test. MLID affirme que la consommation du GPU AD102 se situera quelque part entre 500 et 600W. La limite supérieure est faisable avec un refroidissement par air. Les partenaires ont déjà investi dans des solutions de refroidissement à trois et quatre slots avec des dissipateurs lourds. Tout ce qui est supérieur va nécessiter des solutions de refroidissement plus sérieuses. Il est probable de voir des modèles à refroidissement liquide ou hybride sur les plus grosses cartes.
Quelle puissance ?
NVIDIA investit déjà dans le nouveau connecteur PCIe Gen 5, offrant jusqu’à 600W d’alimentation par connecteur. La GeForce RTX 3090 Ti, qui a été retardé, en est un exemple. La carte devrait atteindre un TGP de 450 W. Elle sera la première carte graphique à utiliser une telle interface de connecteur. Les cartes de la prochaine génération devraient également utiliser la même norme PCIe.
Quelles puces mémoire ?
MLID indique également que ses sources remontent l’inclusion de contrôleurs de mémoire GDDR7. NVIDIA n’a pas encore proposé les vitesses maximales de la GDDR6X (24 Gbps) sur toutes ses cartes graphiques. Même la prochaine RTX 3090 Ti ne devrait utiliser que des modules G6X à 21 Gbps. Il est probable qu’il s’agisse plus d’une mesure d’anticipation de NVIDIA. La société pourrait initialement proposer Ada Lovelace Rev.1 sur la mémoire GDDR6X. Et passer à la GDDR7 avec un rafraîchissement Ada Lovelace Rev.2 (RTX 40 SUPER ?) plus tard.
La mémoire GDDR7 devrait offrir des vitesses de transfert allant jusqu’à 32 Gbps. Ainsi qu’une technologie de protection contre les erreurs en temps réel. Une mémoire GDDR7 sur une interface de bus de 256 bits de large à des vitesses de transfert de 32 Gbps offrira 1 TB/s de bande passante totale. Cela représente 1,5 TB/s avec une interface de bus de 384 bits. Et jusqu’à 2 TB/s sur un système de 512 bits.
Le GPU AD102 se retrouvera sur les RTX 4090 et RTX 4080 Ti. Il possède 144 SM, soit une augmentation de 71 % par rapport au GPU GA102. Son nombre de cœurs CUDA est de 18 432. Le GPU AD102 est la seule référence qui obtient une augmentation de plus de 50 % du nombre de SM.
NVIDIA RTX 40 – AD103
Le GPU AD103 remplacera le GPU GA103, il disposera du même nombre de SM que le GPU GA102, soit 84. Les GPU AD104, AD106 et AD107 comporteront respectivement 60, 36 et 24 unités SM. À part le GPU AD103, dont le nombre de SM a augmenté de 40 % par rapport au GA103. Tous les autres GPU ont vu leur nombre de SM augmenter de 25 à 20 %. De fait, nous allons probablement obtenir des performances proches des RTX 3080 avec un RTX 4060 Ti. Et des performances RTX 3070 ou supérieures avec le RTX 4060 standard. La RTX 4050 devrait être proche ou égale à la RTX 3060 étant donné l’amélioration IPC et des fréquences.
En plus du nombre de SM, les GPU Ada Lovelace présenteront également des tailles de cache L2 plus importantes. En commençant par le GPU AD102, le vaisseau-amiral sera équipé de 96 Mo de cache L2. C’est 16 fois plus que les 6 Mo de cache L2 du GA102. Le GPU AD103 disposera de 64 Mo, le AD104 de 48 Mo et les deux GPU AD106/AD107 de 32 Mo de cache L2. En ce qui concerne le bus mémoire, le GPU phare AD102 disposera d’une interface de bus de 384 bits. Le GPU AD103 d’une interface de bus de 256 bits, le AD104 d’une interface de bus de 192 bits. Tandis que les GPU AD106/AD107 disposeront d’une interface de bus de 128 bits.
Source : Moore’s Law is Dead
