La future carte graphique phare de NVIDIA, la GeForce RTX 5090, fait de nouveau parler d’elle avec des révélations captivantes sur son PCB. Les informations, partagées par les forums Chiphell, le site Benchlife et d’autres sources fiables, mettent en lumière des détails clés sur cette carte graphique haut de gamme basée sur l’architecture Blackwell.
Une conception avancée du PCB

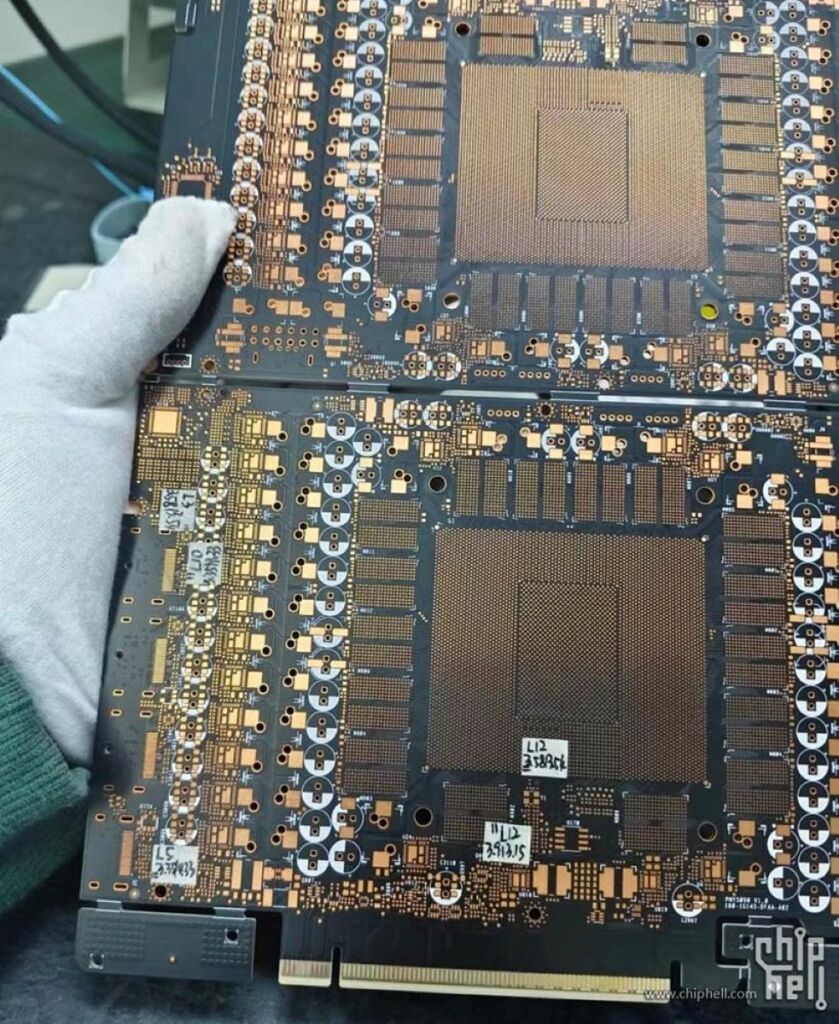

Le PCB de la GeForce RTX 5090, récemment dévoilé, marque un tournant avec son design à 14 couches, surpassant les générations précédentes. Ce circuit, conçu pour maximiser l’efficacité énergétique et thermique, est équipé de plus de 40 condensateurs et de 16 modules GDDR. Ces derniers permettent des configurations de mémoire atteignant 32 Go, voire plus dans des versions futures.
Un détail intrigant : la disposition des modules GDDR autour du GPU, qui forme une figure « Android ». Ce choix de design pourrait contribuer à une meilleure gestion de la chaleur et des performances globales.
Caractéristiques principales du PCB :
- Connectique d’alimentation : 1x 12V-6×2.
- Interface : PCIe 5.0, compatible avec les cartes mères de dernière génération.
- Conception personnalisée : basée sur le design de référence PG145, avec une probable déclinaison par PNY.
GPU GB202 : une architecture taillée pour l’excellence
Comme nous l’avons déjà souligné dans notre dossier dédié, la RTX 5090 intègre le GPU GB202, conçu autour de l’architecture Blackwell. Avec une surface remarquable de 744 mm², il figure parmi les plus imposants processeurs graphiques de NVIDIA.
Voici un aperçu de ses spécifications :
- CUDA Cores : 21 760.
- Taille du GPU : 24 x 31 mm.
- Taille du package : 63 x 56 mm.
Ce GPU sera épaulé par 32 Go de mémoire GDDR7, fonctionnant à une vitesse de 28 Gbps, offrant ainsi une bande passante de 1792 Go/s.
Comparaison des tailles des GPU phares NVIDIA :
| GPU | Architecture | Taille |
|---|---|---|
| GB202 | Blackwell | 744 mm² |
| AD102 | Ada | 608 mm² |
| GA102 | Ampere | 628 mm² |
| TU102 | Turing | 754 mm² |
Une alimentation robuste pour des performances optimales
La conception énergétique de la RTX 5090 repose sur une architecture en 16+6+7 phases, garantissant une alimentation stable pour répondre aux exigences de performances élevées. Avec un TGP de 600W, cette carte figure parmi les solutions les plus puissantes et énergivores.
Cependant, certaines rumeurs suggèrent que le TDP réel pourrait être inférieur à 600W, en fonction des configurations spécifiques. Cette alimentation est assurée par une connectique avancée 12V-6×2, conçue pour répondre aux besoins des composants les plus exigeants.
Une annonce imminente
La GeForce RTX 5090 est attendue lors du CES 2025, où elle sera officiellement présentée aux côtés des RTX 5080, RTX 5070 Ti et RTX 5070. Des échantillons ont déjà été distribués aux partenaires fabricants, confirmant que la production est bien avancée.
Une version spécifique pour le marché chinois, baptisée RTX 5090D, pourrait également voir le jour.
Notre Avis
La fuite du PCB de la GeForce RTX 5090 révèle une conception impressionnante, adaptée aux besoins des utilisateurs les plus exigeants, qu’il s’agisse de gamers ou de professionnels. Avec son GPU GB202 et sa mémoire GDDR7, elle promet des performances inédites. Cependant, son TGP élevé pourrait soulever des questions sur les besoins en refroidissement et la consommation énergétique.
Le CES 2025 sera l’occasion de confirmer ces caractéristiques et de découvrir les véritables capacités de cette carte graphique révolutionnaire.
