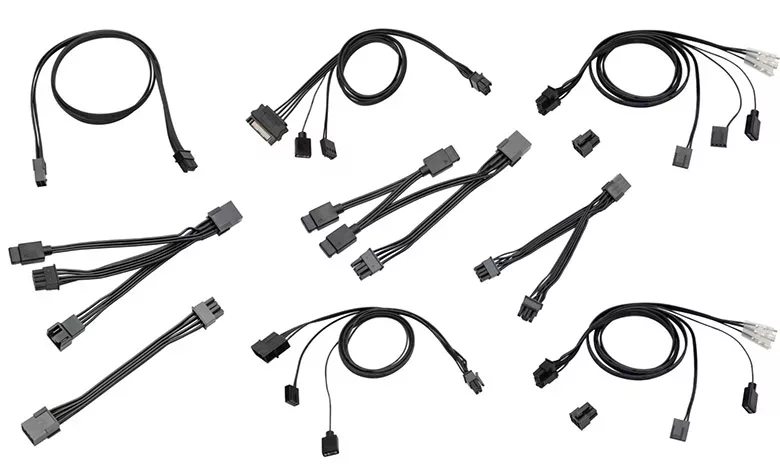

EK lance ses câbles EK-Loop OmniLink

EK lance une large gamme de câbles EK-Loop OmniLink pour prendre en charge ses ventilateurs, pompes, D-RGB et connexions de distribution d’alimentation 12 V et 5 V. Les solutions OmniLink d’EK permettent de connecter en série plusieurs ventilateurs, réduisant ainsi l’encombrement des câbles et facilitant considérablement leur gestion. Ces câbles complètent parfaitement les ventilateurs EK-Loop FPT et EK-Quantum Impulse et tous les produits dotés de connecteurs de ventilateur D-RGB et 4 broches standard. Cette série de produits contient des répartiteurs, des rallonges et des câbles avec des exigences spécifiques qui remplacent les câbles d’alimentation.

ADAPTATEURS D’ENTRÉE OMNILINK :

Câble d’alimentation EK-Loop OmniLink 6 broches (double PWM)

Le câble d’alimentation EK-Loop OmniLink 6 broches (Dual PWM) est le point de départ du faisceau de câbles OmniLink avec l’alimentation 6 broches nécessaire, D-RGB et deux connecteurs PWM 4 broches. Le câble OmniLink permet une transmission et une distribution faciles des signaux d’alimentation +12 V et +5 V, PWM, TACHO et D-RGB. Le câble présente un style de ruban noir pour une intégration et une gestion des câbles faciles.

Connecteur femelle Molex Micro-Fit 3.0 à 8 broches vers :

  • 1x connecteur d’alimentation à 6 broches (brochage dépendant du bloc d’alimentation)
  • 1x connecteur femelle de ventilateur PWM 1 source à 4 broches (TACHO, PWM)
  • 1x connecteur femelle de ventilateur PWM 2 sources à 4 broches (signal PWM uniquement)
  • 1x connecteur de source femelle D-RGB LED à 3 broches (ligne de données uniquement)

Le câble d’alimentation EK-Loop OmniLink à 6 broches (Dual PWM) est compatible avec tous les produits EK-Loop OmniLink, les embases de carte mère de ventilateur/pompe PWM standard à 4 broches et les connecteurs standard 5 V D-RGB (ARGB) utilisés par la plupart des principaux fabricants de cartes mères. Le connecteur d’alimentation du câble à 6 broches doit être assemblé manuellement en suivant le schéma de brochage du bloc d’alimentation souhaité, car il se connecte directement à la sortie d’alimentation du périphérique/SATA du bloc d’alimentation modulaire. Ce câble ne tirera aucune alimentation des connecteurs de votre carte mère/contrôleur puisque +5V et +12V sont connectés directement au bloc d’alimentation. Élevant ainsi le courant maximum disponible à 8,5 A pour le D-RGB et à 8,5 A pour les ventilateurs/pompes.

Câble d’alimentation EK-Loop OmniLink à 6 broches

Le câble d’alimentation EK-Loop OmniLink à 6 broches est le point de départ du faisceau de câbles OmniLink avec les connecteurs d’alimentation à 6 broches, D-RGB et de ventilateur à 4 broches nécessaires. Le câble OmniLink permet une transmission et une distribution faciles des signaux d’alimentation +12 V et +5 V, PWM, TACHO et D-RGB. Le câble présente un style de ruban noir pour une intégration et une gestion des câbles faciles. Ce câble ne tirera aucune alimentation des connecteurs de votre carte mère/contrôleur puisque +5V et +12V sont connectés directement au bloc d’alimentation. Élevant ainsi le courant maximum disponible à 8,5 A pour le D-RGB et à 8,5 A pour les ventilateurs/pompes.

Connecteur femelle Molex Micro-Fit 3.0 à 8 broches vers :

  • 1x connecteur d’alimentation à 6 broches (brochage dépendant du bloc d’alimentation)
  • 1x connecteur de ventilateur femelle PWM 1 source à 4 broches (vierge, vierge, TACHO, PWM)
  • 1x connecteur femelle de source LED D-RGB à 3 broches (5V, données, bloqué, masse)

Le connecteur d’alimentation du câble à 6 broches doit être assemblé manuellement en suivant le schéma de brochage du bloc d’alimentation souhaité, car il se connecte directement à la sortie d’alimentation du périphérique/SATA du bloc d’alimentation modulaire.

Câble d’alimentation EK-Loop OmniLink Molex

Le câble d’alimentation EK-Loop OmniLink Molex est le point de départ du faisceau de câbles OmniLink avec les connecteurs d’alimentation Molex, D-RGB et de ventilateur à 4 broches nécessaires. Le câble OmniLink permet une transmission et une distribution faciles des signaux d’alimentation 12 V et 5 V, PWM, TACHO et D-RGB. Le câble présente un style de ruban noir pour une intégration et une gestion des câbles faciles. Ce câble peut être installé sans aucune modification/rebrochage avec n’importe quel bloc d’alimentation tout en fournissant le maximum de 8,5 A disponible sur 5 V et 12 V en utilisant le connecteur Molex.

Connecteur femelle Molex Micro-Fit 3.0 à 8 broches vers :

  • 1x connecteur Molex 4 broches (alimentation)
  • 1x connecteur de ventilateur femelle PWM 4 broches 1 source (TACHO, PWM)
  • 1x connecteur femelle de source LED D-RGB à 3 broches (5V, données, bloqué, masse)

Câble d’alimentation SATA OmniLink EK-Loop

Le câble d’alimentation SATA EK-Loop OmniLink est le point de départ du faisceau de câbles OmniLink avec les connecteurs d’alimentation SATA, D-RGB et de ventilateur à 4 broches nécessaires. Le câble OmniLink permet une transmission et une distribution faciles des signaux d’alimentation 12 V et 5 V, PWM, TACHO et D-RGB. Le câble présente un style de ruban noir pour une intégration et une gestion des câbles faciles. Ce câble peut être installé sans aucune modification/réépinglage avec n’importe quel bloc d’alimentation tout en fournissant les 4,5 A disponibles sur 5 V et 12 V en utilisant le connecteur SATA, qui a une puissance de sortie inférieure à celle du Molex.

Connecteur femelle Molex Micro-Fit 3.0 à 8 broches vers :

  • 1x connecteur mâle d’alimentation SATA
  • 1x connecteur de ventilateur femelle PWM 4 broches 1 source (TACHO, PWM)
  • 1x connecteur femelle de source LED D-RGB à 3 broches (5V, données, bloqué, masse)

EXTENSIONS OMNILINK :

Rallonge EK-Loop OmniLink MF – Câble 100 mm

Ce câble d’extension EK-Loop OmniLink MF permet à l’utilisateur d’étendre la portée du faisceau de câbles OmniLink de 100 mm. Le câble OmniLink permet une transmission et une distribution faciles des signaux d’alimentation 12 V et 5 V, PWM, TACHO et D-RGB. Le câble présente un style de ruban noir pour une intégration et une gestion des câbles faciles. Permet une puissance totale de 8,5 A via l’extension.

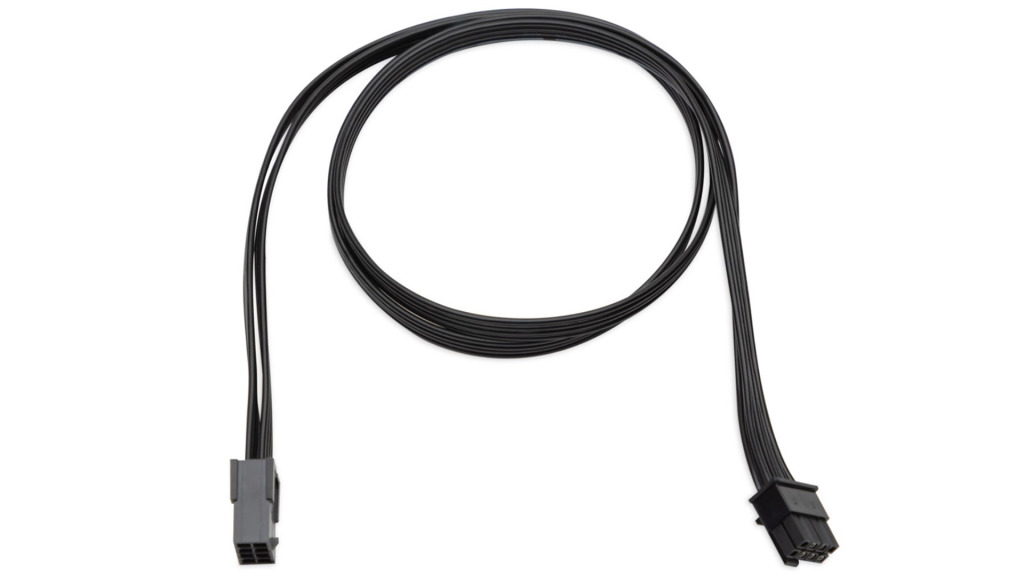

Rallonge EK-Loop OmniLink MF – Câble 500 mm

Ce câble d’extension EK-Loop OmniLink MF permet à l’utilisateur d’étendre la portée du faisceau de câbles OmniLink de 500 mm. Le câble OmniLink permet une transmission et une distribution faciles des signaux d’alimentation 12 V et 5 V, PWM, TACHO et D-RGB. Le câble présente un style de ruban noir pour une intégration et une gestion des câbles faciles. Permet une puissance totale de 8,5 A via l’extension.

Répartiteur 2 voies EK-Loop OmniLink – Câble 100 mm

Le câble répartiteur 2 voies EK-Loop OmniLink permet à l’utilisateur de connecter jusqu’à deux produits OmniLink ou de connecter deux faisceaux de câbles OmniLink distincts. Le câble OmniLink permet une transmission et une distribution faciles des signaux d’alimentation 12 V et 5 V, PWM, TACHO et D-RGB. Le câble présente un style de ruban noir pour une intégration et une gestion des câbles faciles. Ce câble ne doublera pas la capacité actuelle, puisqu’elle restera 8,5A au total. La charge de puissance peut être inégale en raison de la répartition.

ADAPTATEURS DE SORTIE OMNILINK :

Câble répartiteur de signal EK-Loop OmniLink PWM D-RGB pour ventilateur

Le câble répartiteur de signal EK-Loop OmniLink Fan PWM D-RGB permet aux utilisateurs de connecter des appareils LED D-RGB et des ventilateurs PWM à 4 broches au faisceau de câbles OmniLink à l’aide des connecteurs standard. Il est principalement utilisé pour connecter les anciens ventilateurs au système omnilink. Le câble OmniLink permet une transmission et une distribution faciles des signaux d’alimentation +12 V et +5 V, PWM, TACHO et D-RGB. Le câble présente un style de ruban noir pour une intégration et une gestion des câbles faciles.

Connecteur mâle Molex Micro-Fit 3.0 à 8 broches vers :

  • 1x connecteur femelle Molex Micro-Fit 3.0 à 8 broches
  • 1x connecteur mâle de ventilateur PWM 1 à 4 broches (masse, +12V, TACHO, PWM)
  • 1x connecteur femelle D-RGB LED à 3 broches (+5V, données, bloqué, masse)

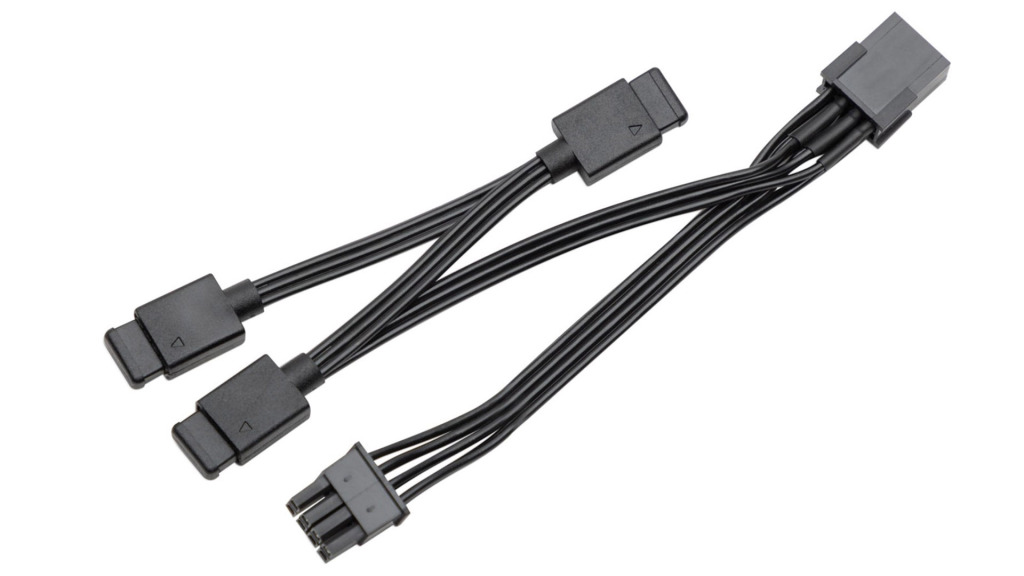

Câble répartiteur de signal 3 voies EK-Loop OmniLink D-RGB

Le câble répartiteur de signal à 3 voies EK-Loop OmniLink D-RGB permet à l’utilisateur de connecter et d’alimenter jusqu’à trois appareils LED D-RGB et de continuer le faisceau de câbles OmniLink. Le câble OmniLink permet une transmission et une distribution faciles des signaux d’alimentation 12 V et 5 V, PWM, TACHO et D-RGB. Le câble présente un style de ruban noir pour une intégration et une gestion des câbles faciles. Convient pour ajouter des blocs d’eau, des réservoirs, des plaques de distribution et d’autres produits LED D-RGB EK D-RGB à un faisceau de câbles OmniLink.

Connecteur mâle Molex Micro-Fit 3.0 à 8 broches vers :

  • 1x connecteur femelle Molex Micro-Fit 3.0 à 8 broches
  • 3 connecteurs femelles LED D-RGB à 3 broches (+5 V, données, bloqué, masse)

Câble répartiteur de signal SATA PWM D-RGB pour pompe OmniLink EK-Loop

Le câble répartiteur de signal EK-Loop OmniLink Pump SATA PWM D-RGB permet aux utilisateurs de connecter des appareils LED D-RGB, des pompes alimentées par SATA et des ventilateurs PWM à 4 broches au faisceau de câbles OmniLink à l’aide des connecteurs standard. Le câble OmniLink permet une transmission et une distribution faciles des signaux d’alimentation +12 V et +5 V, PWM, TACHO et D-RGB. Le câble présente un style de ruban noir pour une intégration et une gestion des câbles faciles.

Connecteur mâle Molex Micro-Fit 3.0 à 8 broches vers :

  • 1x connecteur femelle Molex Micro-Fit 3.0 à 8 broches
  • 1x connecteur femelle d’alimentation SATA (masse, +12V)
  • 1x connecteur mâle de ventilateur PWM 2 à 4 broches (masse, +12V, TACHO, PWM)
  • 1x connecteur femelle D-RGB LED à 3 broches (+5V, données, bloqué, masse)

Seul le signal PWM 2 est accessible avec ce câble répartiteur OmniLink, destiné à contrôler la vitesse de la pompe. Pour que le signal PWM2 fonctionne, le câble d’alimentation EK-Loop OmniLink 6 broches (double PWM) doit également être utilisé. Il est principalement utilisé pour ajouter une plaque de distribution/un combo dans Omnilink et consolider tous les connecteurs dans le faisceau.

Disponibilité et prix

Toutes les solutions EK-OmniLink sont disponibles à l’achat via la boutique en ligne EK et le réseau de revendeurs partenaires. Dans le tableau ci-dessous, vous trouverez le prix public conseillé par le fabricant (PDSF), TVA incluse.

Source : Communiqué de presse
